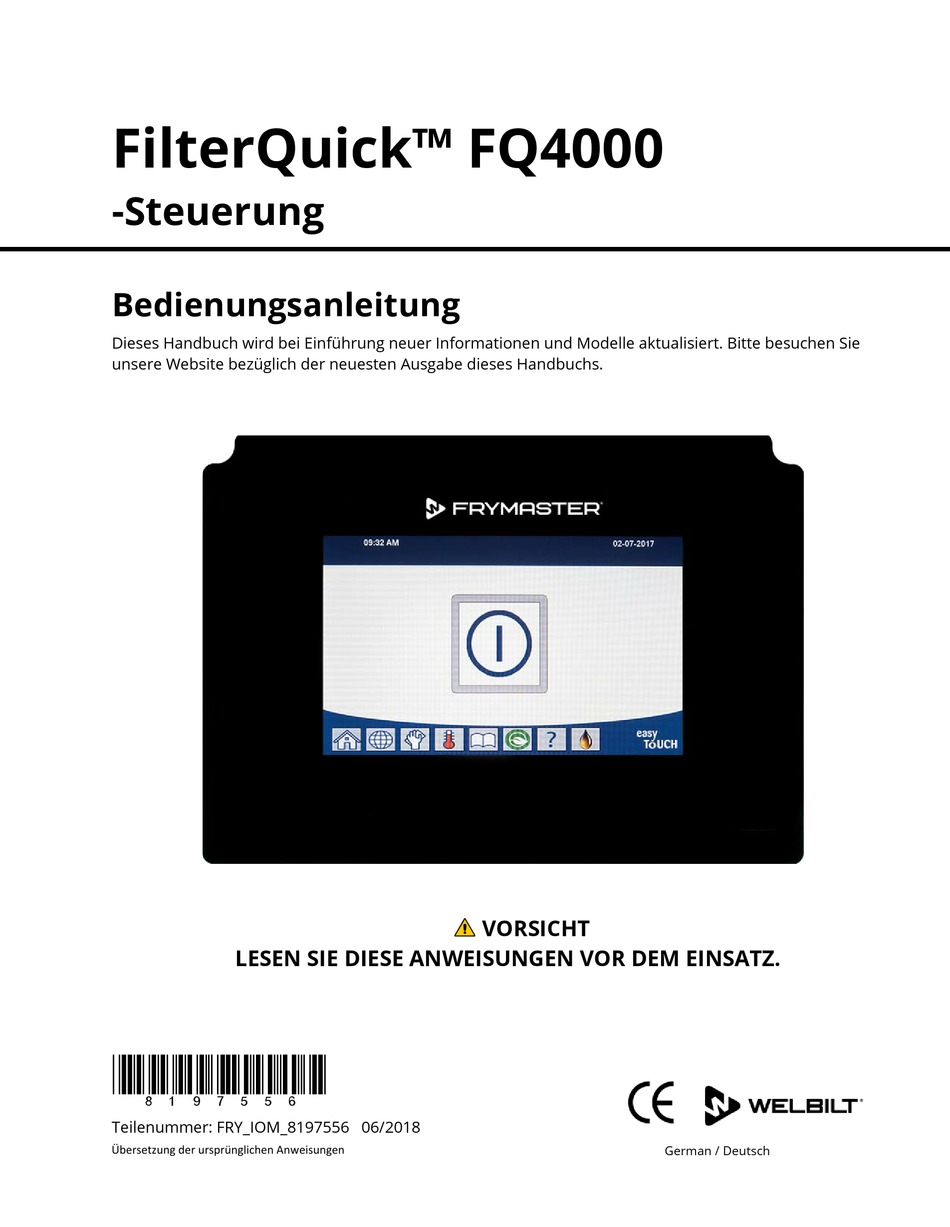

FilterQuick™ FQ4000
-Steuerung
Bedienungsanleitung
Dieses Handbuch wird bei Einführung neuer Informationen und Modelle aktualisiert. Bitte besuchen Sie
unsere Website bezüglich der neuesten Ausgabe dieses Handbuchs.
VORSICHT
LESEN SIE DIESE ANWEISUNGEN VOR DEM EINSATZ.

*8197556*


Teilenummer: FRY_IOM_8197556 06/2018
German / Deutsch
Übersetzung der ursprünglichen Anweisungen
