F D S M O N T A G E A N L E I T U N G |
I N S T R U C T I O N S H E E T

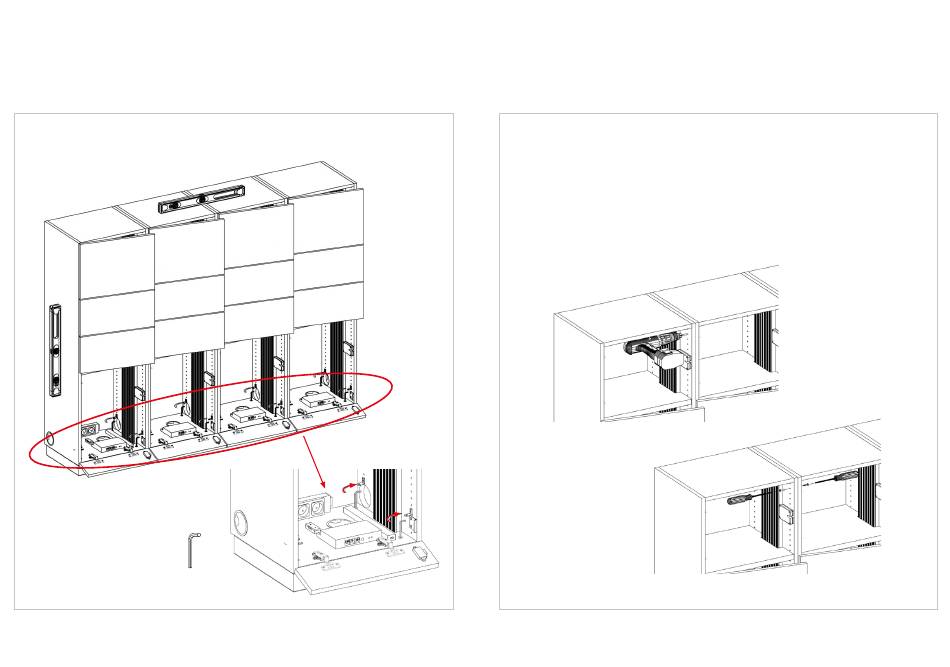

Ausrichtung der Schrankanlage
Aligning the cabinet system
Schränke mit einer Wasserwage und Inbus SW5 ausrichten
Align cabinets using a spirit level and Allen key size SW5
S e c o n d
M a in
Inbus Schlüssel
Allen key
18
a ry 3
S e c o n d
a ry 2
S e c o n d
a ry 1
Verkettung der Schrankanlage
Linking the cabinet system
Zur Montage der Schrankanlage die ausgerichteten Grundschränke vorbohren
(Durchgangsbohrung: Bitte Bohrung in der Lochreihe setzen), die Korpusverbinderhülse
M4 × 27 und Schraube M4 × 20 einbringen und anschließend verschrauben.
Vorteilhaft ist die Nutzung des zweiten Bohrlochs unter/über einem Scharnier.
To assemble the cabinet system, pre-drill the aligned basic cabinets (through-hole:
please drill in the series of holes), insert the body connector sleeve M4 × 27 and screw
M4 × 20 and then screw in place. The use of the second drill hole under/above a hinge
is beneficial.
Schraube |
screw
M4 × 20
Korpusverbinderhülse
Body connector sleeve
M4 × 27
F D S
19
