F D S M O N T A G E A N L E I T U N G |
I N S T R U C T I O N S H E E T

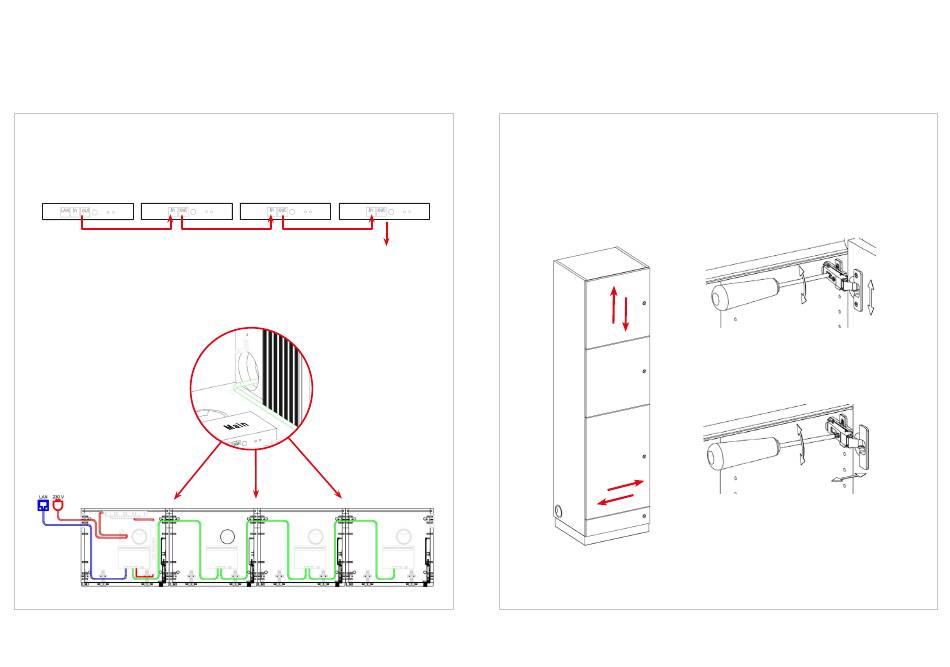

Verbindung der Schrankanlage (Strom/Netzwerk)
Connecting the cabinet system (power/network)
Kabeldurchführung
Grommet
Main
Secondary 1
Durchführung der Verkabelung vom
Main zur Secondary Schrankanlage.
Achtung: In- und Out-Differenzierung
muss beachtet werden.
Execution of cabling from the main
to the secondary cabinet system.
Attention: In and out differentiation
must be observed.
Main
20
Secondary 2
Secondary 3
Es können maximal
sieben Secondary
Kontroller miteinander
verbunden werden.
Anschließend muss ein
neuer Main Kontroller
integriert werden.
It is possible to connect
a maximum of seven
secondary controllers
with each other. A new
main controller must then
be integrated.
Secondary
Secondary
Secondary
Ausrichtung der Türen
Aligning the doors
Seiten- und Höhenverstellung von Flügeltüren − 2 mm bis + 2 mm
Side and height adjustment of wing doors – 2 mm to + 2 mm
Höhenverstellung
Height adjustment
Seitenverstellung
Side adjustment
F D S
21
