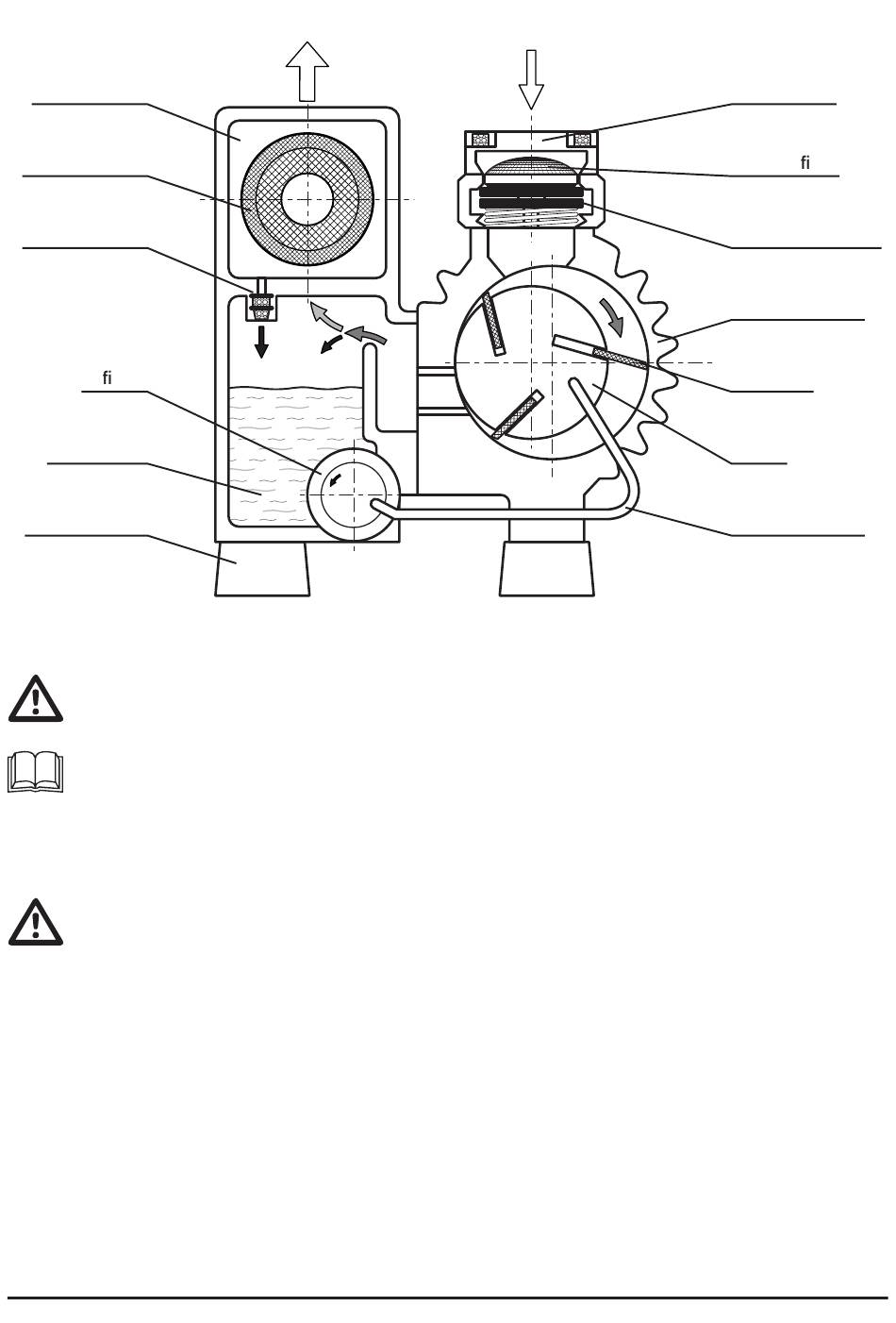

3.4. Funktionsweise
Ölabscheider
Auslass-Filter
Ölrückführung
Öl lter
Ölreservoir
Maschinenfuß
3.5. Hinweise zur Inbetriebnahme
Kontrollieren Sie vor Inbetriebnahme den Ölstand der Vakuumpumpe. Der Ölstand
am Schauglas muß zwischen 0,5 (1/2) und 0,75 (3/4) aufweisen! Ansonsten darf die
Pumpe nicht in Betrieb genommen werden!
Bei der erstmaligen Inbetriebnahme ist empfohlen die Ansaugtülle der Pumpe luft-
dicht zu verschließen und diese 15-20min laufen zu lassen um die im Pumpengehäu-
se und Öl befindliche Feuchtigkeit abzuführen.
Sobald der Pumpenmotor mit Netzspannung versorgt wird, arbeitet die Pumpe. Je nach
Anwendungsfall sollte daher der Betriebsschalter Druck- oder Zeitabhängig ausgeführt sein
(nicht im Lieferumfang enthalten - siehe 3.3.).
Es ist verboten mit dieser Pumpe Flüssigkeiten, leicht brennbare- bzw. explosive
Stoffe sowie korrosive Gase zu fördern.
Einlasstülle
Ansaug lter
Rückschlagventil
Pumpenkörper
Schaufel
Rotor
Ölzufuhrleitung
