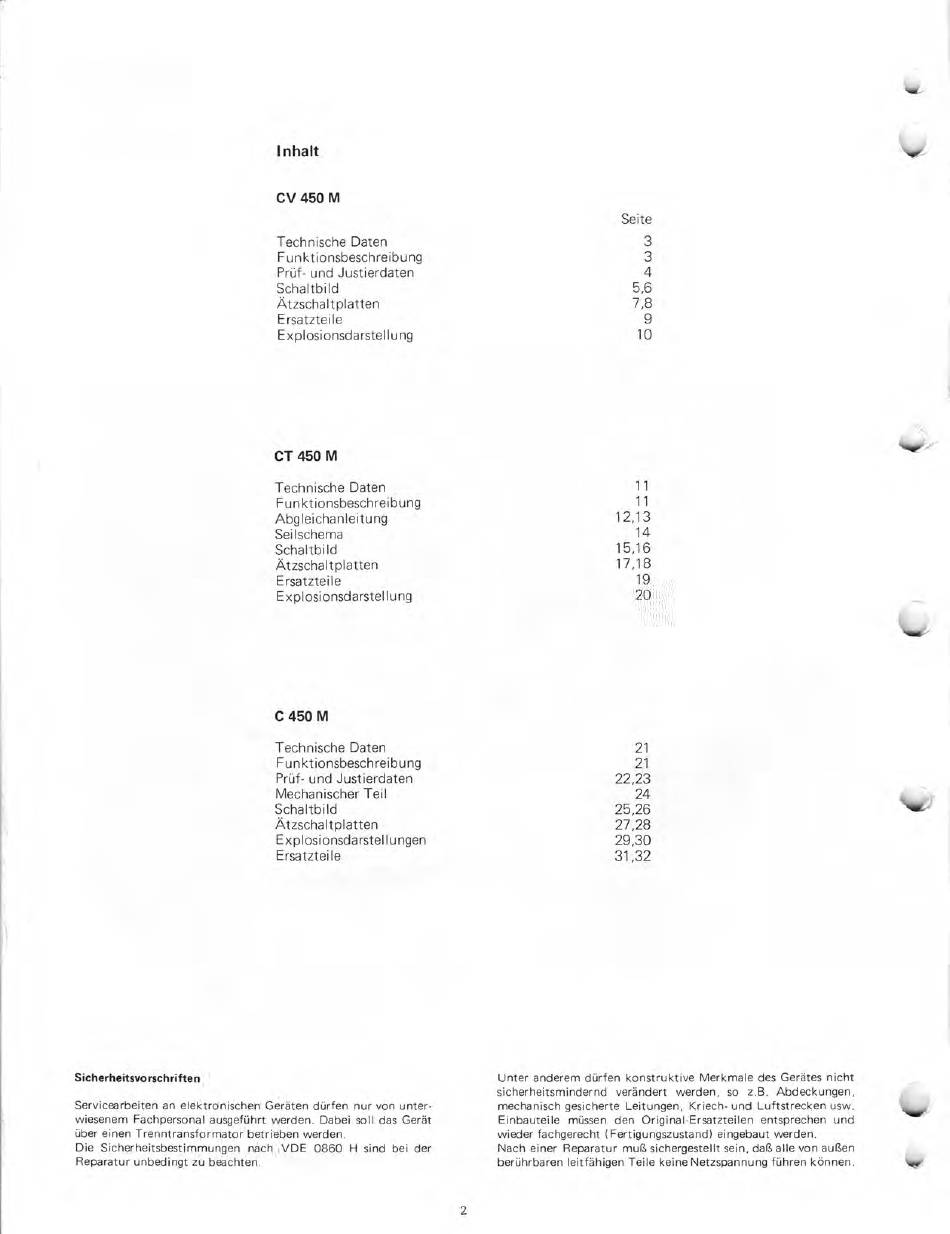

Inhalt
CV 450 M
Seite
Technische Daten
Funktionsbeschreibung
Prüf- und Justierdaten
Schaltbild
Ätzschaltplatten
Ersatzteile
Explosionsdarstellung
CT 450 M
Technische Daten
Funktionsbeschreibung
Abgleichanleitung
Seilschema
Schaltbild
Ätzschaltplatten
Ersatzteile
Explosionsdarstellung
C 450 M
Technische Daten
Funktionsbeschreibung
Prüf- und Justierdaten
Mechanischer Teil
Schaltbild
Ätzschaltplatten
Explosionsdarstellungen
Ersatzteile
Sicherheitsvorschriften
Servicearbeiten an elektronischen Geräten dürfen nur von unter-
wiesenem Fachpersonal ausgeführt werden. Dabei soll das Gerät
über einen Trenntransformator betrieben werden.
Die Sicherheitsbestimmungen nach VDE 0860 H sind bei der
Reparatur unbedingt zu beachten.
3
3
4
5,6
7,8
9
10
11
11
12,13
14
15,16
17,18
19
20
21
21
22,23
24
25,26
27,28
29,30
31,32
Unter anderem dürfen konstruktive Merkmale des Gerätes nicht
sicherheitsmindernd verändert werden, so z.B. Abdeckungen,
mechanisch gesicherte Leitungen, Kriech- und Luftstrecken usw.
Einbauteile müssen den Original-Ersatzteilen entsprechen und
wieder fachgerecht (Fertigungszustand) eingebaut werden.
Nach einer Reparatur muß sichergestellt sein, daß alle von außen
berührbaren leitfähigen Teile keine Netzspannung führen können.
2
