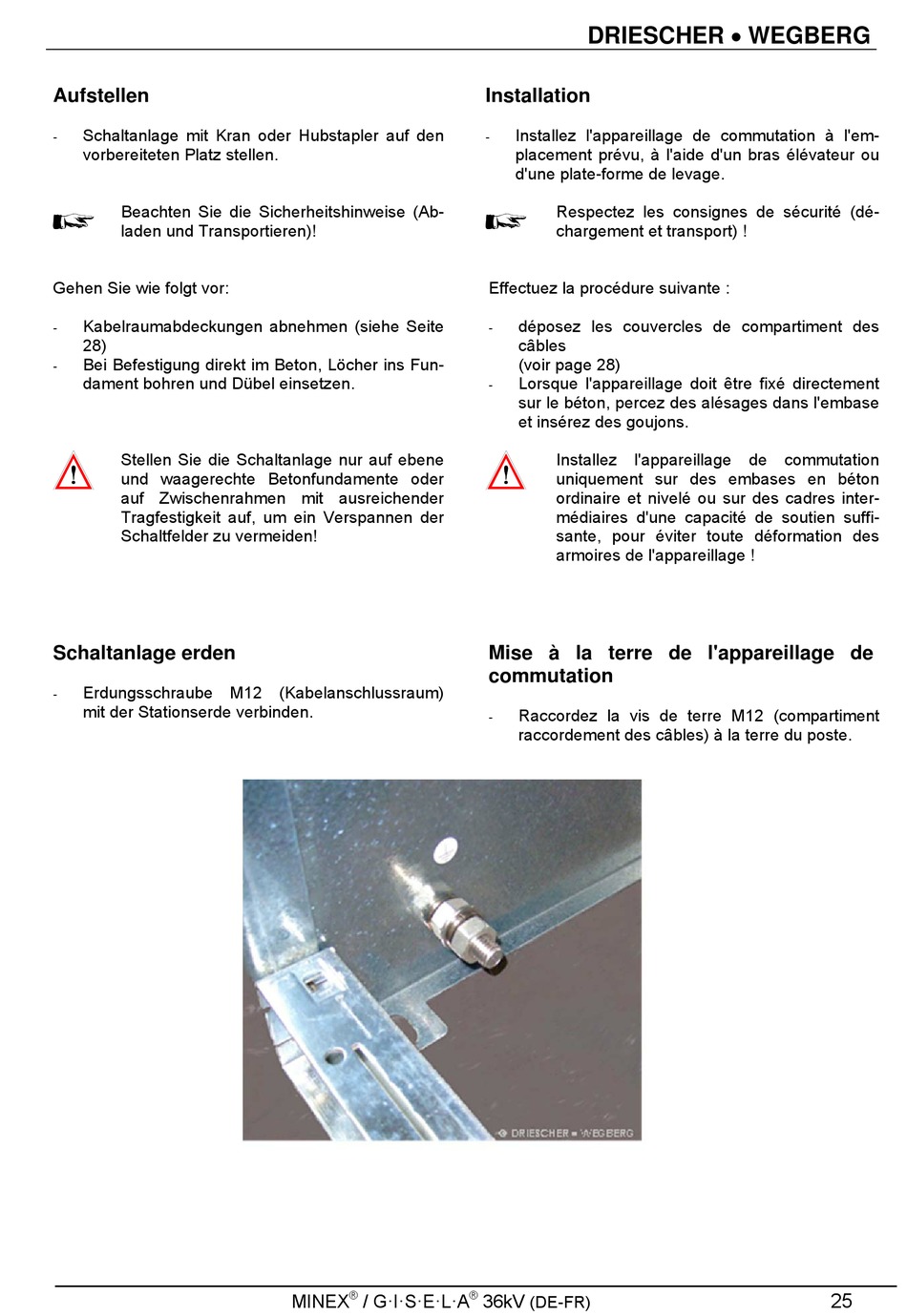

Aufstellen

Schaltanlage mit Kran oder Hubstapler auf den
-
vorbereiteten Platz stellen.
Beachten Sie die Sicherheitshinweise (Ab-
laden und Transportieren)!
Gehen Sie wie folgt vor:
Kabelraumabdeckungen abnehmen (siehe Seite
-
28)
Bei Befestigung direkt im Beton, Löcher ins Fun-
-
dament bohren und Dübel einsetzen.
Stellen Sie die Schaltanlage nur auf ebene
und waagerechte Betonfundamente oder
auf Zwischenrahmen mit ausreichender
Tragfestigkeit auf, um ein Verspannen der
Schaltfelder zu vermeiden!
Schaltanlage erden
Erdungsschraube M12 (Kabelanschlussraum)
-
mit der Stationserde verbinden.
®
MINEX / G·I·S·E·L·A
DRIESCHER  WEGBERG
Installation
Installez l'appareillage de commutation à l'em-
-
placement prévu, à l'aide d'un bras élévateur ou
d'une plate-forme de levage.
Respectez les consignes de sécurité (dé-
chargement et transport) !
Effectuez la procédure suivante :
déposez les couvercles de compartiment des
-
câbles
(voir page 28)
Lorsque l'appareillage doit être fixé directement
-
sur le béton, percez des alésages dans l'embase
et insérez des goujons.
Installez l'appareillage de commutation
uniquement sur des embases en béton
ordinaire et nivelé ou sur des cadres inter-
médiaires d'une capacité de soutien suffi-
sante, pour éviter toute déformation des
armoires de l'appareillage !
Mise à la terre de l'appareillage de
commutation
Raccordez la vis de terre M12 (compartiment
-
raccordement des câbles) à la terre du poste.
®
