Aktive Transmitter
Beschreibung
Analog-Basis-Transmitter
2-Leiter / 3-Leiter umschaltbar (ohne 5P-Kalibrierung)
5P-Transmitter mit 5-Punkt-Kalibrierung
Stromtransmitter (2-Leiter / 4 – 20 mA)
ohne Display*
Strom-/Spannungstransmitter
(3-Leiter, 0 – 10 V / 4 – 20 mA) umschaltbar
ohne Display*
Modbus-Transmitter (Modbus RTU)
ohne Display*
BACnet-Transmitter (MS/TP)¹
ohne Display*
¹ Voraussichtlich lieferbar 4. Quartal 2013
* Zur Programmierung / Adressvergabe und 5P-Kalibrierung muss einmalig ein Display verwendet werden.
Display bei 2-Leiter nicht beleuchtbar.

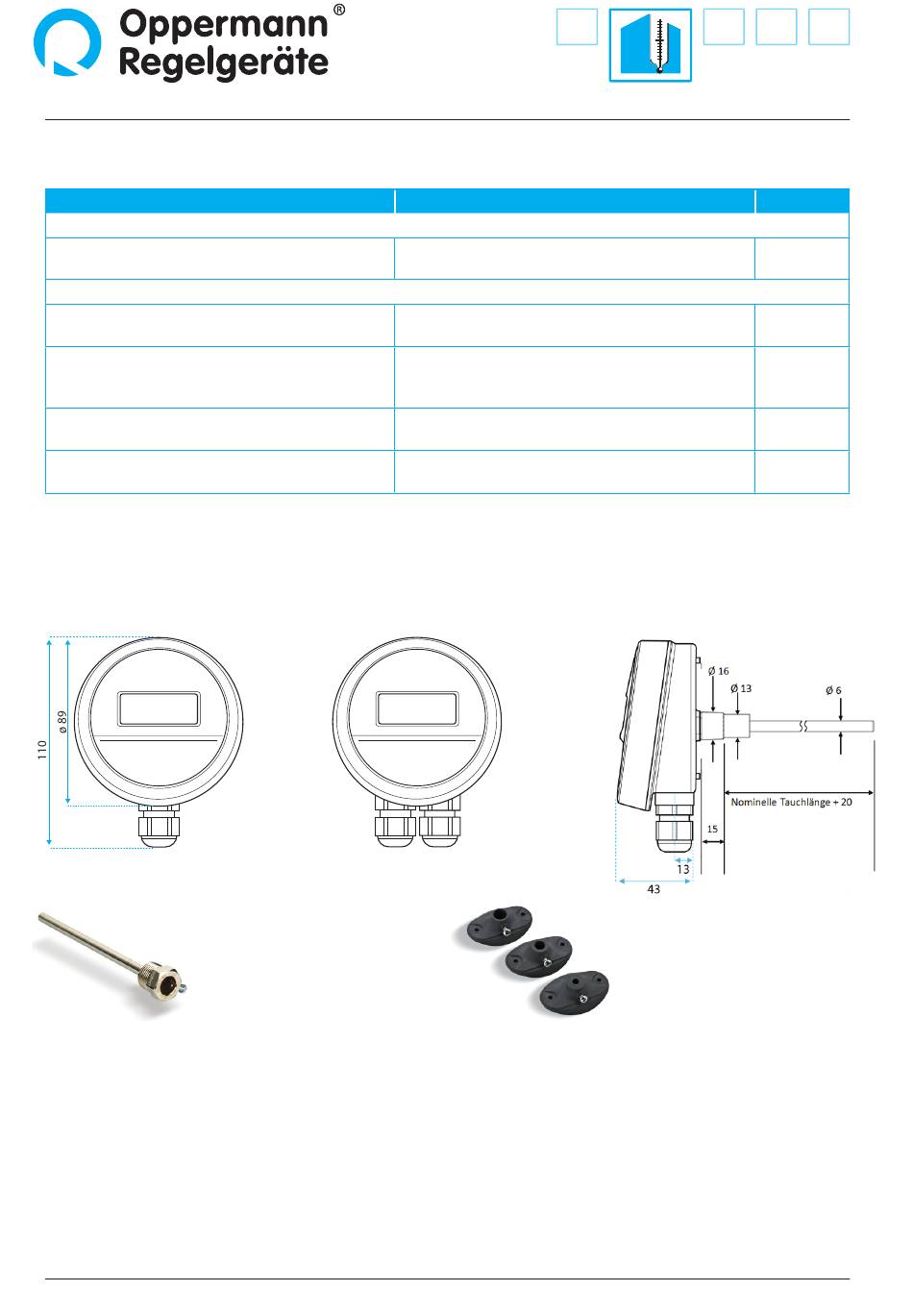

Maßzeichnung
M16
Tauchhülsen
zum Einsatz mit Basistemperatur-Fühler und -Transmitter sowie
Kabeltemperatur-Fühlern mit ø 6 mm
Anschluss
G½ A
Typen:
Typ ATM, PN 16 bar, Messing vernickelt
Typ AT, PN 16 bar, Edelstahl 1.4301
Tauchlänge:
passend zu Standardlängen (siehe Seite 1)
2 | 8 | Temperatur-Feuchte-Fühler | Datenblatt-Nr. 20901 | Version 05-2013
Technische Daten
Versorgungsspannung 15 – 30 V AC/DC
Ausgang 4 – 20 mA bzw. 0 – 10 V
Versorgungsspannung 15 – 35 V DC
Ausgang 4 – 20 mA
Versorgungsspannung 15 – 30 V AC/DC
Ausgang 4 – 20 mA bzw. 0 – 10 V
Versorgungsspannung 15 – 30 V AC/DC
Versorgungsspannung 15 – 30 V AC/DC
2x M16
Bus-Versionen
Luftkanalflansche
zum Einsatz mit OPP-SENS®-Fühlern.
Für gerade und runde Luftkanäle mit Lippendichtung zum
luftdichten Abschluss, 2 Löcher zum Anschrauben an Luftkanal
Die Flansche bestehen aus dunkelgrauem Kunststoff,
inklusive Kreuzschlitzschraube zum Fixieren des Fühlers
Bohrungsdurchmesser:
F-13 : ø 13 mm zum Befestigen der Basistemperatur-Fühler
am Gehäuse, Standard
F-6: ø 6 mm
verschiebbar auf gesamter Fühlerlänge
T - T ...
Typ
T-T-I-...
T-TC5P-I-...
T-T5P-I-...
T-MOD-I-...
T-BAC-I-...
Angaben in mm
