SCHALTPLAN
L Draht
(Phasenkabel, oft braun)
N Draht
(Nulleiter, oft blau)
L
L
Durchschleifen zur benachbarten
Steckdose/Schalter möglich.
-oder-
EINPOLIGES SCHALTEN
L Draht
(Phasenkabel, oft braun)
N Draht
(Nulleiter, oft blau)
LED
LOAD
L
L
PHASE AN- ODER ABSCHNITT EINSTELLEN
Der Dimmer verfügt über zwei Dimmtechniken: Vordere Kante (RL) und Hintere Kante (RC).
Mit dem Schiebeschalter am Dimmer kann die gewünschte Technik ausgewählt werden. Die
meisten dimmbaren LED-Lampen funktionieren am besten mit der Dimmtechnik Hintere
Kante (RC). Wenn auf der Verpackung der Lampen nicht angegeben ist, mit welcher Technik
die Lampen gedimmt werden, können Sie beide Techniken ausprobieren, um zu entscheiden,
welche am besten funktioniert.
EINSTELLUNG DER MINDESTLICHTSTÄRKE
Schalten Sie das Licht mit der Dimmerwelle ein. Drehen Sie dann die Dimmerwelle so weit wie möglich nach links
(minimale Lichtleistung). Blinkt das Licht? Drehen Sie dann das MIN-Potentiometer mit einem Schraubenzieher
langsam nach rechts, um stabiles Licht zu erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MIN-Poten-
tiometer für eine noch bessere Dimmbarkeit langsam nach links, bis kurz vor dem Punkt, an dem die Lampen
anfangen zu blinken. Das ist die beste Dimmbarkeit dieser LED-Lampen.
EINSTELLUNG DER MAXIMALEN LICHTSTÄRKE
Schalten Sie das Licht mit der Dimmerwelle ein. Drehen Sie dann die Dimmerwelle so weit wie möglich nach
rechts (maximalen Lichtleistung). Blinkt das Licht? Drehen Sie dann das MAX-potentiometer mit einem Schrau-
benzieher langsam nach links um stabiles Licht zu erhalten. Ist das Licht bereits stabil? Dann drehen Sie das
MAX-potentiometer für ein noch bessere Dimmbarkeit langsam nach rechts. Das ist die beste Dimmbarkeit von
dieser LED-Lampen.
LED
LOAD
Schaltdraht (Oft schwarz)
UMSCHALTUNG
L Draht
(Phasenkabel, oft braun)
N Draht
(Nulleiter, oft blau)
LED
LOAD
L
L
R,L = Phasenanschnitt
R,C = Phasenabschnitt
EcoDim B.V.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
DE
(Imported by NJ Trading B. V .)

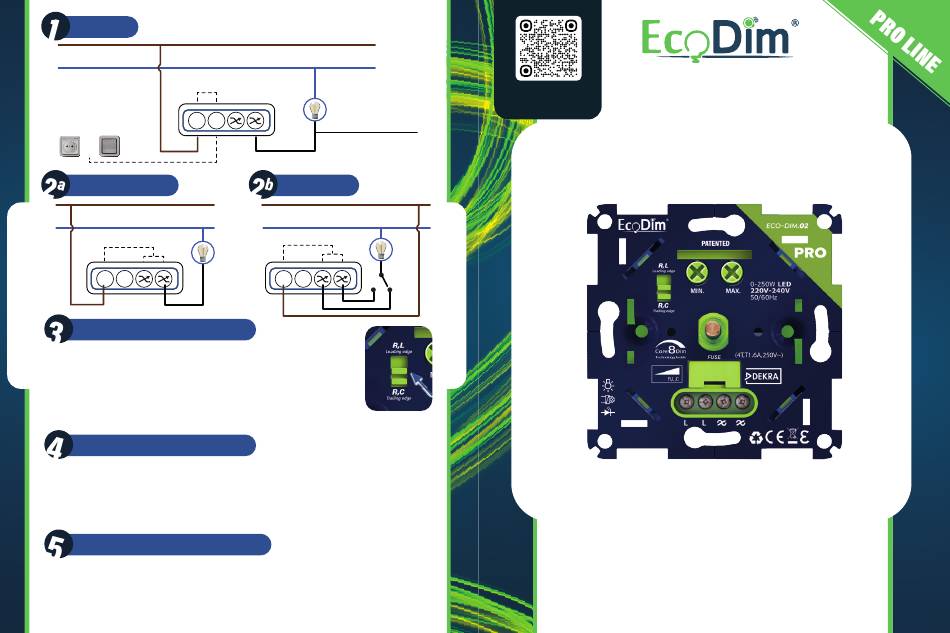

Handbuch
ECODIM.02 PRO
Led dimmer Phasenabschnitt / trailing edge
Phasenschnitt / leading edge
Bitte beachten Sie:
•
Dies ist ein Zweidraht-Dimmer und sollte gemäß den Anweisungen unter
dem Abschnitt 'Schaltplan' angeschlossen werden.
•
Die Installation des Dimmers an einem 230-Volt-Stromnetz sollte von
einem qualifizierten Fachmann unter Beachtung nationaler Vorschriften
durchgeführt werden. Stellen Sie sicher, dass der Strom bei allen Arbeiten
ausgeschaltet ist.
•
Es ist nicht möglich, mehr als einen Dimmer parallel anzuschließen, um
dann dieselbe Last von zwei verschiedenen Stellen aus zu steuern.
•
Der Dimmer ist nicht für gewickelte/magnetische oder
Kerntransformatoren geeignet.
