Inhaltszusammenfassung für Samsung SyncMaster 770TFT

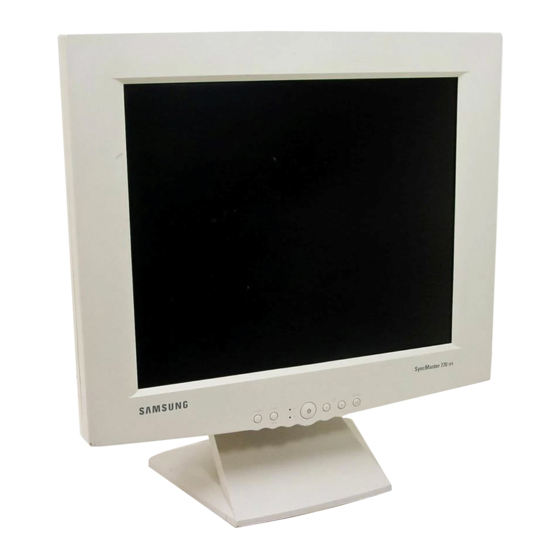

- Seite 1 SyncMaster 770TFT SyncMaster 870TFT SyncMaster 170T Flachbildschirmmonitor Bedienungs- anleitung...
- Seite 2 Vervielfältigung jeder Art ohne die schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist strikt verboten. Samsung Electronics Co., Ltd. ist nicht haftbar für hierin enthaltene Fehler oder für Neben- oder Folgeschäden in Verbindung mit der Lieferung, Leistung oder Verwendung dieses Materials.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsanweisungen ........... . . 2 Ihren LCD Monitor auspacken . -
Seite 4: Sicherheitsanweisungen
Sicherheitsanweisungen Vergewissern Sie sich vor dem Anschließen des Netzkabels an den Ausgang des Gleichstrom- Adapters, daß die auf dem Gleichstrom-Adapter angegebene Spannung der örtlichen Netzspannung entspricht. Stecken Sie niemals Gegenstände aus Metall in die Gehäuseöffnungen des Flachbildschirm- Monitors, weil dadurch elektrische Schläge verursacht werden können. Um Stromschläge zu vermeiden, berühren Sie unter keinen Umständen das Innere des Flachbildschirmgeräts. -
Seite 5: Ihren Lcd Monitor Auspacken
Ihren LCD Monitor auspacken Prüfen Sie bitte, ob der Lieferumfang Ihres Monitors vollständig ist. Falls eventuell Teile fehlen, wenden Sie sich an Ihren Händler . Netzkabel Gleichstromadapter AUTO EXIT AUTO EXIT MENU MENU AUTO EXIT AUTO EXIT MENU MENU Monitor und Fuß 15pol. -
Seite 6: Ihren Lcd Monitor Installieren
Ihren LCD Monitor installieren Einrichten eines ergonomischen Arbeitsplatzes Berücksichtigen Sie die folgenden Hinweise zur Aufstellung des Monitors. Aufstellplatz des Monitors Wählen Sie einen Platz, an dem der Monitor den wenigsten Reflexionen von Lampen oder Fenstern ausgesetzt ist, gewöhnlich im rechten Winkel zu einem Fenster. Höhe des Arbeitsplatzes Stellen Sie den LCD-Monitor so auf, daß... -
Seite 7: Anschließen Des Monitors
Ihren LCD Monitor installieren Anschließen des Monitors Dieser Monitor ermöglicht den Anschluß eines PC und einer Workstation. Eine oder beide Arten von Signalkabeln können gleichzeitig an den Monitor angeschlossen werden. Entschei- den Sie, welche Anschlußmethode(n) Sie benötigen, und führen Sie die entsprechenden nach- stehenden Anweisungen aus. - Seite 8 Ihren LCD Monitor installieren Abbildung 3. 2 DVI-I Kabelverbindung (nur SyncMaster 170T) Schalten Sie Ihren Computer aus und ziehen Sie das Stromkabel heraus. Schließen Sie das Signalkabel an den DVI-D Verbinder (1) auf der Rückseite Ihres Monitors an. Verbinden Sie das andere Kabelende mit dem Videoanschluss auf der Rückseite Ihrer Workstation.
-
Seite 9: Hilfe Erhalten
Ihren LCD Monitor installieren Hilfe erhalten Wenn der Monitor kein Bild anzeigt, überprüfen Sie die Kabelanschlüsse und lesen Sie den Abschnitt "Störungssuche" auf Seite 18. Sollten Probleme bezüglich der Qualität des angezeigten Bilds auftreten, führen Sie die automatische Einstellung erneut durch und lesen Sie den Abschnitt "Den LCD Monitor richtig einstellen"... -
Seite 10: Ihren Lcd Monitor Installierenihren
Ihren LCD Monitor installierenIhren ® Windows Windows ® 98 erkennt den neuen Monitor automatisch und startet den "Hardware- Assistenten", wenn die Treiber noch nicht installiert sind. Klicken Sie auf die Schaltfläche WEITER, um nach Treibern zu suchen. Markieren Sie das Diskettenlaufwerk-Kontrollkästen, um die Treiber von der mit dem Flachbildschirm-Monitor mitgelieferten Diskette zu installieren, und klicken Sie auf WEITER. -
Seite 11: Selbsttest-Funktion
Ihren LCD Monitor installieren Selbsttest-Funktion Der Monitor verfügt über eine Selbsttest-Funktion, mit der Sie überprüfen können, ob der Monitor einwandfrei funktioniert. Wenn der Monitor und Computer richtig angeschlossen sind, aber der Bildschirm dunkel bleibt und die Betriebsanzeige blinkt, führen Sie die folgenden Schritte aus, um den Selbsttest durchzuführen: Schalten Sie den Computer und den Monitor aus. -
Seite 12: Den Lcd Monitor Richtig Einstellen
Den LCD Monitor richtig einstellen Bedienelemente Das LCD-Monitor erlaubt es Ihnen, die Charakteristika des angezeigten Bildes auf einfache Weise zu verändern. Alle diese Einstellungen werden über die Steuertasten an der Vorderseite des Monitors vorgenommen. Während der Betätigung der Steuertasten zeigt ein Bildschirm Menü... -
Seite 13: Automatische Speicherung
Den LCD Monitor richtig einstellen Automatische Speicherung Wenn Sie das Bildchirm-Menü öffnen und ein Einstellfenster ca. 3 Sekunden ohne Drücken einer Taste aktiv lassen, speichert der Monitor automatisch alle von Ihnen vorgenommenen Änderungen. Diese Änderungen werden in einem Anwenderbereich im Monitor gespeichert. Anwenderbereiche werden entsprechend der vom Computer ausgehenden Signalfrequenz reserviert. -
Seite 14: Auto Adjustment
Den LCD Monitor richtig einstellen Auto Adjustment Führen Sie die nachstehenden Anweisungen aus, um die automatischen Bildschirm-Einstellungen des Auto Adjustment Monitors zu aktivieren oder deaktivieren. Betätigen Sie bei ausgeschaltetem Menü die Taste EXIT. Die Anzeige für die automatische Einstellung wird eingeblendet. Führen Sie die vorher auf Seite 7 angeführten Anweisungen aus. -
Seite 15: Bildschirmanzeige (Osd)
Den LCD Monitor richtig einstellen Bildschirmanzeige (OSD) Funktionssymbole Funktionsname Helligkeit Einstellschieberegler Anzeige des numerischen Werts Abbildung 6. Bildschirmanzeige (OSD) Zugriff auf das Menüsystem Drücken Sie bei ausgeschaltetem Menü die Taste MENU, um das Menü-System zu öffnen und das Hauptfunktionsmenü anzuzeigen. Betätigen Sie die Tasten "... - Seite 16 Den LCD Monitor richtig einstellen Tabelle 1. Menü-Einstellungen Einstellung und Symbol Beschreibung Untermenüs Synchronisation: Die Bedienelemente für Synchronisation dienen zum Fein (Phase) Einstellen und Begrenzen des Störanteils im Grob (Frequenz) Videosignal, der horizontale Streifen oder Bereiche auf dem Bildschirm verursacht, wo das Bild nicht stabil ist und zittert oder flimmert.
- Seite 17 Den LCD Monitor richtig einstellen Tabelle 1. Menü-Einstellungen (Fortsetzung ) Einstellung und Symbol Beschreibung Untermenüs Werkseinstellung: Die Bedienelemente für Werkseinstellung setzen die Geometrie Einstellungen für die gewählte Funktionsgruppe auf Farben die Werkseinstellungen zurück. Die Funktion Geometrie ändert die Einstellungen für Position und Synchronisation und ändert Bildgröße zu Vollbild 2.
- Seite 18 Den LCD Monitor richtig einstellen Tabelle 1. Menü-Einstellungen (Fortsetzung ) Einstellung und Symbol Beschreibung Untermenüs Menüposition: Das Bildschirm-Menü wird bei jedem Abrufen auf Senkrecht der gleichen Stelle auf dem Bildschirm angezeigt. Waagerecht Die Funktion Menüposition regelt diese Stelle. Anzeigemodus: Wählen Sie dieses Symbol, um den jeweiligen Benutzermodus anzuzeigen.
-
Seite 19: Anhang
Anhang PowerSaver Dieser Monitor verfügt über ein integriertes Powermanagement-System mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es den Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn der Monitor für eine bestimmte Zeitdauer nicht verwendet wird. Die verfügbaren Modi sind "Ein", "Bereitschaft", "Schlaf" und "Tiefschlaf". Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, im Computer installierten Videokarte. -
Seite 20: Störungssuche
Anhang Störungssuche Bevor Sie sich bei Problemen an den Kundendienst wenden, sollten Sie unbedingt diesen Abschnitt lesen. Meist können Sie das Problem selbst beheben. Tabelle 3. Fehlersuche bei Problemen Symptom Korrigierende Maßnahmen Überprüfen Sie, ob sowohl der LCD -Monitor als Kein Bild auch der Computer an das Stromnetz angeschlossen und eingeschaltet sind. - Seite 21 Die Kontrollanzeige blinkt grün/ prüfen Sie die Powermanagement-Einstellung Ihres bernsteinfarben . Computers. Wenden Sie sich an den Samsung Kundendienst. Der LCD-Monitor läßt sich nicht über die Tasten an der Vorderseite des Monitors einstellen Laden Sie den Treiber von der folgenden Internet- Sie benötigen die...
-
Seite 22: Technische Daten
Anhang Technische Daten Tabelle 4. Technische Daten Flüssigkristalldisplay 770TFT/170T : 43 cm (17") LCD 0,264 mm Pixelabstand 870TFT : 46 cm (18,1") LCD 0,2805 mm Pixelabstand Sehwinkel: 80/80/80/80 (O/U/L/R) (Grad) * Synchronisierung Horizontal: 30 kHz bis 81 kHz Vertikal: 56 Hz bis 85 Hz (~XGA) 60 Hz bis 76 Hz (SXGA) Anzeigefarben 16,7 Millionen Farben... -
Seite 23: Pinbelegung
Anhang Pinbelegung Tabelle 5. 15pol. D-SUB Stecker 15-Pin-Stecker des 15-Pin-Stecker des Pin Nr. Pin Nr. Signalkabels Signalkabels Grün Erde-Sync/Selbsttest Blau Erde Erde DDC Daten Erde (DDC Rückführung) H-Synchronisation Erde-R V-Synchronisation Erde-G DDC Takt Erde-B Deutsch... - Seite 24 Anhang Tabelle 6. DVI-I Verbinder (nur SyncMaster 170T) Stift Signalzuweisung Stift Signalzuweisung T.M.D.S. Data 2- Hot Plug detect T.M.D.S. Data 2+ T.M.D.S. Data 0- T.M.D.S. Data 2 Schutz T.M.D.S. Data 0+ nicht verbunden T.M.D.S. Data 0 Schutz nicht verbunden nicht verbunden DDC Clock nicht verbunden DDC Data...
-
Seite 25: Anzeigemodi
Anhang Anzeigemodi Wenn das Signal des Systems der Standardsignalart gleicht, wird der Bildschirm automatisch angepasst. Gleicht das Systemsignal nicht dem Standardsignal-Modus, müssen Sie den Modus entsprechend des Videokarten Benutzerhandbuches anpassen, da der Bildschirm möglicherweise nichts anzeigt bzw. nur die Stromanzeigelampe LED leuchtet. Für die nachstehend aufgeführten Anzeigemodi wurde das Anzeigebild während der Herstellung optimiert. -
Seite 26: Wechseln Des Fußes
Anhang Wechseln des Fußes Entfernen des Fußes Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen. Entfernen Sie die vier Schrauben (a), und entfernen Sie dann den Fuß... -
Seite 27: Anbringen Eines Arms Oder Einer Wandbefestigung
Anhang Anbringen eines Arms oder einer Wandbefestigung HINWEIS: An diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht werden. Hintere Abdeckung Montagevorrichtung Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß...
