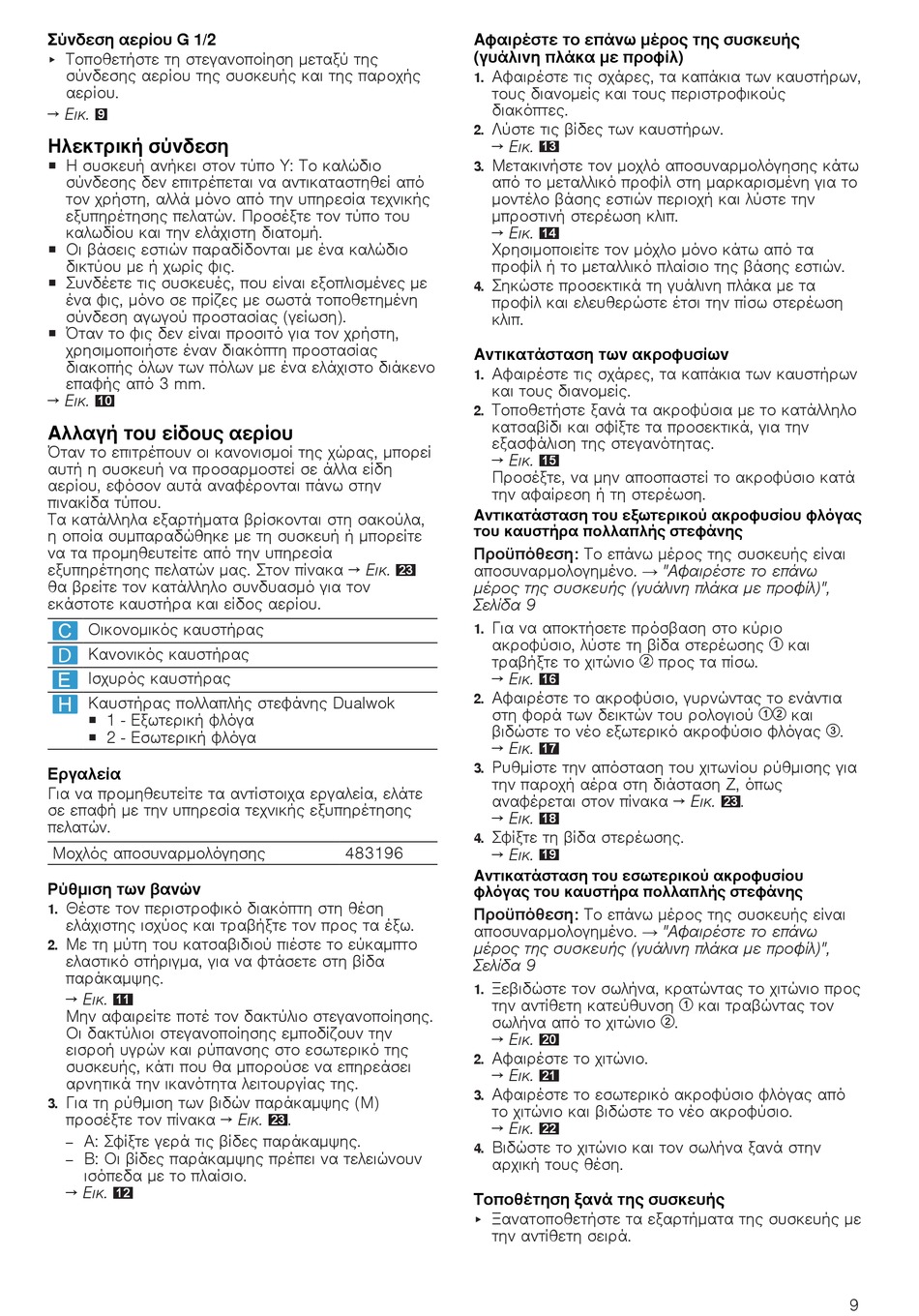

Σύνδεση αερίου G 1/2
Τοποθετήστε τη στεγανοποίηση μεταξύ της
▶
σύνδεσης αερίου της συσκευής και της παροχής
αερίου.
→ Εικ.
9
Ηλεκτρική σύνδεση
¡ Η συσκευή ανήκει στον τύπο Y: Το καλώδιο
σύνδεσης δεν επιτρέπεται να αντικαταστηθεί από
τον χρήστη, αλλά μόνο από την υπηρεσία τεχνικής
εξυπηρέτησης πελατών. Προσέξτε τον τύπο του
καλωδίου και την ελάχιστη διατομή.
¡ Οι βάσεις εστιών παραδίδονται με ένα καλώδιο
δικτύου με ή χωρίς φις.
¡ Συνδέετε τις συσκευές, που είναι εξοπλισμένες με
ένα φις, μόνο σε πρίζες με σωστά τοποθετημένη
σύνδεση αγωγού προστασίας (γείωση).
¡ Όταν το φις δεν είναι προσιτό για τον χρήστη,
χρησιμοποιήστε έναν διακόπτη προστασίας
διακοπής όλων των πόλων με ένα ελάχιστο διάκενο
επαφής από 3 mm.
→ Εικ.
10
Αλλαγή του είδους αερίου
Όταν το επιτρέπουν οι κανονισμοί της χώρας, μπορεί
αυτή η συσκευή να προσαρμοστεί σε άλλα είδη
αερίου, εφόσον αυτά αναφέρονται πάνω στην
πινακίδα τύπου.
Τα κατάλληλα εξαρτήματα βρίσκονται στη σακούλα,
η οποία συμπαραδώθηκε με τη συσκευή ή μπορείτε
να τα προμηθευτείτε από την υπηρεσία
εξυπηρέτησης πελατών μας. Στον πίνακα → Εικ.
θα βρείτε τον κατάλληλο συνδυασμό για τον
εκάστοτε καυστήρα και είδος αερίου.
Οικονομικός καυστήρας
Κανονικός καυστήρας
Ισχυρός καυστήρας
Καυστήρας πολλαπλής στεφάνης Dualwok
¡ 1 - Εξωτερική φλόγα
¡ 2 - Εσωτερική φλόγα
Εργαλεία
Για να προμηθευτείτε τα αντίστοιχα εργαλεία, ελάτε
σε επαφή με την υπηρεσία τεχνικής εξυπηρέτησης
πελατών.
Μοχλός αποσυναρμολόγησης
Ρύθμιση των βανών
Θέστε τον περιστροφικό διακόπτη στη θέση
1.
ελάχιστης ισχύος και τραβήξτε τον προς τα έξω.
Με τη μύτη του κατσαβιδιού πιέστε το εύκαμπτο
2.
ελαστικό στήριγμα, για να φτάσετε στη βίδα
παράκαμψης.
→ Εικ.
11
Μην αφαιρείτε ποτέ τον δακτύλιο στεγανοποίησης.
Οι δακτύλιοι στεγανοποίησης εμποδίζουν την
εισροή υγρών και ρύπανσης στο εσωτερικό της
συσκευής, κάτι που θα μπορούσε να επηρεάσει
αρνητικά την ικανότητα λειτουργίας της.
Για τη ρύθμιση των βιδών παράκαμψης (M)
3.
προσέξτε τον πίνακα → Εικ.
A: Σφίξτε γερά τις βίδες παράκαμψης.
‒
B: Οι βίδες παράκαμψης πρέπει να τελειώνουν
‒
ισόπεδα με το πλαίσιο.
→ Εικ.
12
23
483196
.
23
Αφαιρέστε το επάνω μέρος της συσκευής
(γυάλινη πλάκα με προφίλ)
Αφαιρέστε τις σχάρες, τα καπάκια των καυστήρων,
1.
τους διανομείς και τους περιστροφικούς
διακόπτες.
Λύστε τις βίδες των καυστήρων.
2.
→ Εικ.
13
Μετακινήστε τον μοχλό αποσυναρμολόγησης κάτω
3.
από το μεταλλικό προφίλ στη μαρκαρισμένη για το
μοντέλο βάσης εστιών περιοχή και λύστε την
μπροστινή στερέωση κλιπ.
→ Εικ.
14
Χρησιμοποιείτε τον μόχλο μόνο κάτω από τα
προφίλ ή το μεταλλικό πλαίσιο της βάσης εστιών.
Σηκώστε προσεκτικά τη γυάλινη πλάκα με τα
4.
προφίλ και ελευθερώστε έτσι την πίσω στερέωση
κλιπ.
Αντικατάσταση των ακροφυσίων
Αφαιρέστε τις σχάρες, τα καπάκια των καυστήρων
1.
και τους διανομείς.
Τοποθετήστε ξανά τα ακροφύσια με το κατάλληλο
2.
κατσαβίδι και σφίξτε τα προσεκτικά, για την
εξασφάλιση της στεγανότητας.
→ Εικ.
15
Προσέξτε, να μην αποσπαστεί το ακροφύσιο κατά
την αφαίρεση ή τη στερέωση.
Αντικατάσταση του εξωτερικού ακροφυσίου φλόγας
του καυστήρα πολλαπλής στεφάνης
Προϋπόθεση: Το επάνω μέρος της συσκευής είναι
αποσυναρμολογημένο. → "Αφαιρέστε το επάνω
μέρος της συσκευής (γυάλινη πλάκα με προφίλ)",
Σελίδα 9
Για να αποκτήσετε πρόσβαση στο κύριο
1.
ακροφύσιο, λύστε τη βίδα στερέωσης
τραβήξτε το χιτώνιο
→ Εικ.
16
Αφαιρέστε το ακροφύσιο, γυρνώντας το ενάντια
2.
στη φορά των δεικτών του ρολογιού
βιδώστε το νέο εξωτερικό ακροφύσιο φλόγας
→ Εικ.
17
Ρυθμίστε την απόσταση του χιτωνίου ρύθμισης για
3.
την παροχή αέρα στη διάσταση Z, όπως
αναφέρεται στον πίνακα → Εικ.
→ Εικ.
18
Σφίξτε τη βίδα στερέωσης.
4.
→ Εικ.
19
Αντικατάσταση του εσωτερικού ακροφυσίου
φλόγας του καυστήρα πολλαπλής στεφάνης
Προϋπόθεση: Το επάνω μέρος της συσκευής είναι
αποσυναρμολογημένο. → "Αφαιρέστε το επάνω
μέρος της συσκευής (γυάλινη πλάκα με προφίλ)",
Σελίδα 9
Ξεβιδώστε τον σωλήνα, κρατώντας το χιτώνιο προς
1.
την αντίθετη κατεύθυνση
σωλήνα από το χιτώνιο
→ Εικ.
20
Αφαιρέστε το χιτώνιο.
2.
→ Εικ.
21
Αφαιρέστε το εσωτερικό ακροφύσιο φλόγας από
3.
το χιτώνιο και βιδώστε το νέο ακροφύσιο.
→ Εικ.
22
Βιδώστε το χιτώνιο και τον σωλήνα ξανά στην
4.
αρχική τους θέση.
Τοποθέτηση ξανά της συσκευής
Ξανατοποθετήστε τα εξαρτήματα της συσκευής με
▶
την αντίθετη σειρά.
και
προς τα πίσω.
και
.
23
και τραβώντας τον
⁠ .
⁠ .
