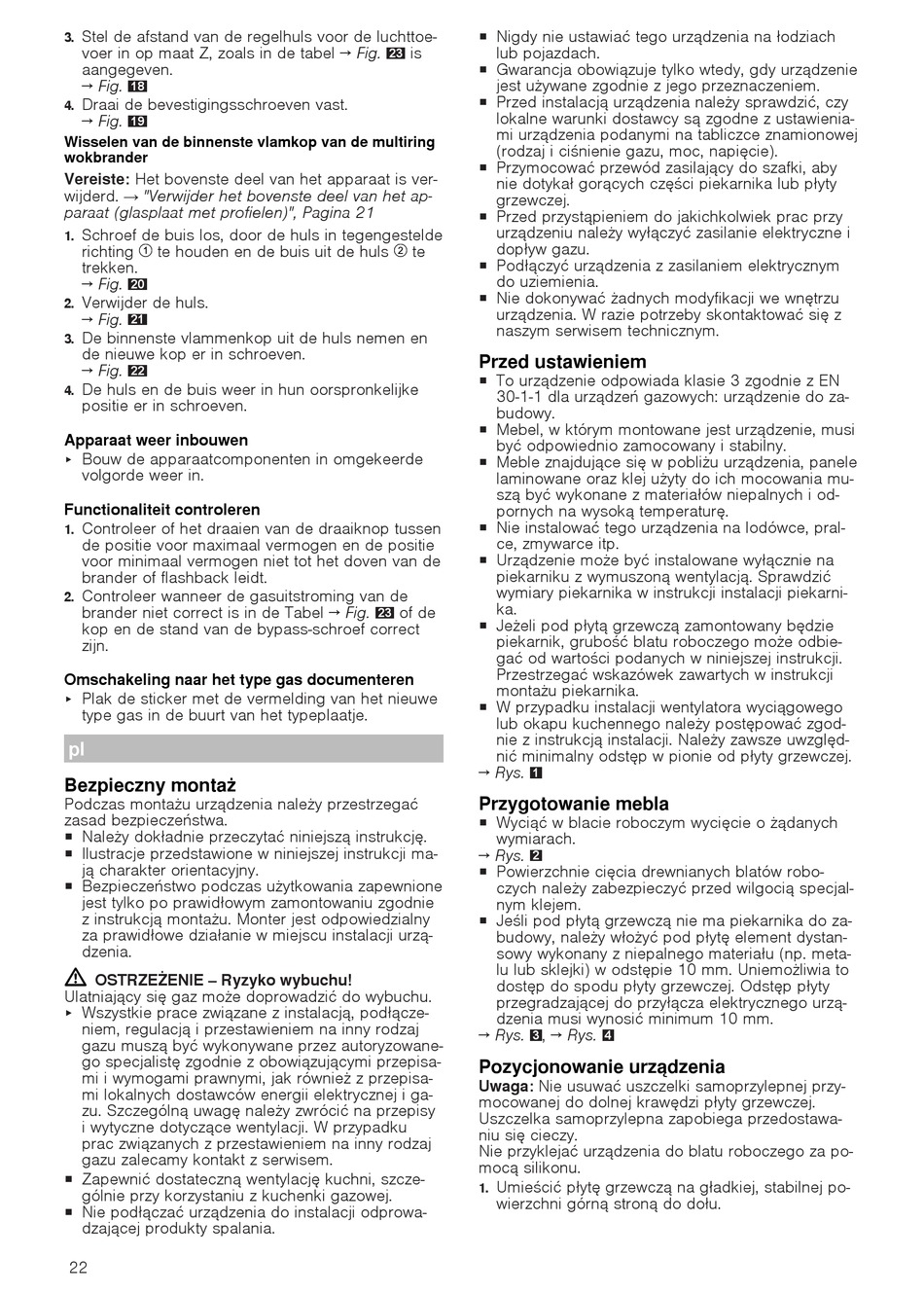

Stel de afstand van de regelhuls voor de luchttoe-
3.
voer in op maat Z, zoals in de tabel → Fig.
aangegeven.
→ Fig.
18
Draai de bevestigingsschroeven vast.
4.
→ Fig.
19
Wisselen van de binnenste vlamkop van de multiring
wokbrander
Vereiste: Het bovenste deel van het apparaat is ver-
wijderd. → "Verwijder het bovenste deel van het ap-
paraat (glasplaat met profielen)", Pagina 21
Schroef de buis los, door de huls in tegengestelde
1.
richting
te houden en de buis uit de huls
trekken.
→ Fig.
20
Verwijder de huls.
2.
→ Fig.
21
De binnenste vlammenkop uit de huls nemen en
3.
de nieuwe kop er in schroeven.
→ Fig.
22
De huls en de buis weer in hun oorspronkelijke
4.
positie er in schroeven.
Apparaat weer inbouwen
Bouw de apparaatcomponenten in omgekeerde
▶
volgorde weer in.
Functionaliteit controleren
Controleer of het draaien van de draaiknop tussen
1.
de positie voor maximaal vermogen en de positie
voor minimaal vermogen niet tot het doven van de
brander of flashback leidt.
Controleer wanneer de gasuitstroming van de
2.
brander niet correct is in de Tabel → Fig.
kop en de stand van de bypass-schroef correct
zijn.
Omschakeling naar het type gas documenteren
Plak de sticker met de vermelding van het nieuwe
▶
type gas in de buurt van het typeplaatje.
pl
Bezpieczny montaż
Podczas montażu urządzenia należy przestrzegać
zasad bezpieczeństwa.
¡ Należy dokładnie przeczytać niniejszą instrukcję.
¡ Ilustracje przedstawione w niniejszej instrukcji ma-
ją charakter orientacyjny.
¡ Bezpieczeństwo podczas użytkowania zapewnione
jest tylko po prawidłowym zamontowaniu zgodnie
z instrukcją montażu. Monter jest odpowiedzialny
za prawidłowe działanie w miejscu instalacji urzą-
dzenia.
OSTRZEŻENIE ‒ Ryzyko wybuchu!
Ulatniający się gaz może doprowadzić do wybuchu.
Wszystkie prace związane z instalacją, podłącze-
▶
niem, regulacją i przestawieniem na inny rodzaj
gazu muszą być wykonywane przez autoryzowane-
go specjalistę zgodnie z obowiązującymi przepisa-
mi i wymogami prawnymi, jak również z przepisa-
mi lokalnych dostawców energii elektrycznej i ga-
zu. Szczególną uwagę należy zwrócić na przepisy
i wytyczne dotyczące wentylacji. W przypadku
prac związanych z przestawieniem na inny rodzaj
gazu zalecamy kontakt z serwisem.
¡ Zapewnić dostateczną wentylację kuchni, szcze-
gólnie przy korzystaniu z kuchenki gazowej.
¡ Nie podłączać urządzenia do instalacji odprowa-
dzającej produkty spalania.
22
¡ Nigdy nie ustawiać tego urządzenia na łodziach
is
lub pojazdach.
23
¡ Gwarancja obowiązuje tylko wtedy, gdy urządzenie
jest używane zgodnie z jego przeznaczeniem.
¡ Przed instalacją urządzenia należy sprawdzić, czy
lokalne warunki dostawcy są zgodne z ustawienia-
mi urządzenia podanymi na tabliczce znamionowej
(rodzaj i ciśnienie gazu, moc, napięcie).
¡ Przymocować przewód zasilający do szafki, aby
nie dotykał gorących części piekarnika lub płyty
grzewczej.
¡ Przed przystąpieniem do jakichkolwiek prac przy
urządzeniu należy wyłączyć zasilanie elektryczne i
dopływ gazu.
te
¡ Podłączyć urządzenia z zasilaniem elektrycznym
do uziemienia.
¡ Nie dokonywać żadnych modyfikacji we wnętrzu
urządzenia. W razie potrzeby skontaktować się z
naszym serwisem technicznym.
Przed ustawieniem
¡ To urządzenie odpowiada klasie 3 zgodnie z EN
30-1-1 dla urządzeń gazowych: urządzenie do za-
budowy.
¡ Mebel, w którym montowane jest urządzenie, musi
być odpowiednio zamocowany i stabilny.
¡ Meble znajdujące się w pobliżu urządzenia, panele
laminowane oraz klej użyty do ich mocowania mu-
szą być wykonane z materiałów niepalnych i od-
pornych na wysoką temperaturę.
¡ Nie instalować tego urządzenia na lodówce, pral-
ce, zmywarce itp.
¡ Urządzenie może być instalowane wyłącznie na
piekarniku z wymuszoną wentylacją. Sprawdzić
wymiary piekarnika w instrukcji instalacji piekarni-
ka.
of de
23
¡ Jeżeli pod płytą grzewczą zamontowany będzie
piekarnik, grubość blatu roboczego może odbie-
gać od wartości podanych w niniejszej instrukcji.
Przestrzegać wskazówek zawartych w instrukcji
montażu piekarnika.
¡ W przypadku instalacji wentylatora wyciągowego
lub okapu kuchennego należy postępować zgod-
nie z instrukcją instalacji. Należy zawsze uwzględ-
nić minimalny odstęp w pionie od płyty grzewczej.
→ Rys.
1
Przygotowanie mebla
¡ Wyciąć w blacie roboczym wycięcie o żądanych
wymiarach.
→ Rys.
2
¡ Powierzchnie cięcia drewnianych blatów robo-
czych należy zabezpieczyć przed wilgocią specjal-
nym klejem.
¡ Jeśli pod płytą grzewczą nie ma piekarnika do za-
budowy, należy włożyć pod płytę element dystan-
sowy wykonany z niepalnego materiału (np. meta-
lu lub sklejki) w odstępie 10 mm. Uniemożliwia to
dostęp do spodu płyty grzewczej. Odstęp płyty
przegradzającej do przyłącza elektrycznego urzą-
dzenia musi wynosić minimum 10 mm.
→ Rys.
, → Rys.
3
Pozycjonowanie urządzenia
Uwaga: Nie usuwać uszczelki samoprzylepnej przy-
mocowanej do dolnej krawędzi płyty grzewczej.
Uszczelka samoprzylepna zapobiega przedostawa-
niu się cieczy.
Nie przyklejać urządzenia do blatu roboczego za po-
mocą silikonu.
Umieścić płytę grzewczą na gładkiej, stabilnej po-
1.
wierzchni górną stroną do dołu.
4
