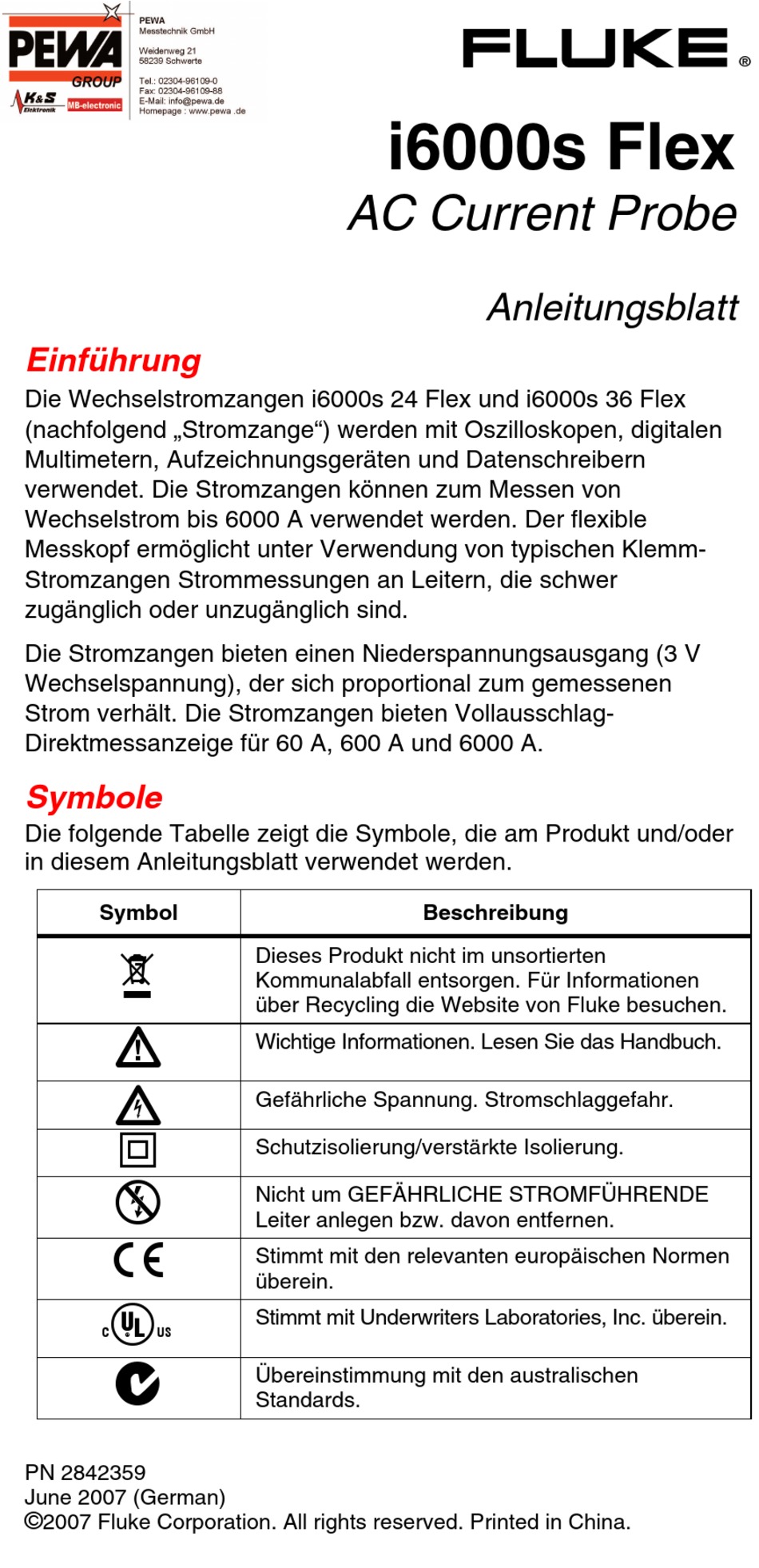

Einführung
Die Wechselstromzangen i6000s 24 Flex und i6000s 36 Flex
(nachfolgend „Stromzange") werden mit Oszilloskopen, digitalen
Multimetern, Aufzeichnungsgeräten und Datenschreibern
verwendet. Die Stromzangen können zum Messen von
Wechselstrom bis 6000 A verwendet werden. Der flexible
Messkopf ermöglicht unter Verwendung von typischen Klemm-
Stromzangen Strommessungen an Leitern, die schwer
zugänglich oder unzugänglich sind.
Die Stromzangen bieten einen Niederspannungsausgang (3 V
Wechselspannung), der sich proportional zum gemessenen
Strom verhält. Die Stromzangen bieten Vollausschlag-
Direktmessanzeige für 60 A, 600 A und 6000 A.
Symbole
Die folgende Tabelle zeigt die Symbole, die am Produkt und/oder
in diesem Anleitungsblatt verwendet werden.
Symbol
~
W
X
T
-
P
>
;
PN 2842359
June 2007 (German)
©
2007 Fluke Corporation. All rights reserved. Printed in China.
i6000s Flex
AC Current Probe
Dieses Produkt nicht im unsortierten
Kommunalabfall entsorgen. Für Informationen
über Recycling die Website von Fluke besuchen.
Wichtige Informationen. Lesen Sie das Handbuch.
Gefährliche Spannung. Stromschlaggefahr.
Schutzisolierung/verstärkte Isolierung.
Nicht um GEFÄHRLICHE STROMFÜHRENDE
Leiter anlegen bzw. davon entfernen.
Stimmt mit den relevanten europäischen Normen
überein.
Stimmt mit Underwriters Laboratories, Inc. überein.
Übereinstimmung mit den australischen
Standards.
Anleitungsblatt
Beschreibung
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke i6000s Flex
Inhaltszusammenfassung für Fluke i6000s Flex
- Seite 1 Nicht um GEFÄHRLICHE STROMFÜHRENDE Leiter anlegen bzw. davon entfernen. Stimmt mit den relevanten europäischen Normen überein. > Stimmt mit Underwriters Laboratories, Inc. überein. Übereinstimmung mit den australischen Standards. PN 2842359 June 2007 (German) © 2007 Fluke Corporation. All rights reserved. Printed in China.
-
Seite 2: Sicherheitsanleitungen
Sicherheitsanleitungen Ein Warnhinweis in diesem Anleitungsblatt signalisiert Bedingungen und Handlungen, die für den Bediener gefährlich sind. Ein Vorsichtshinweis kennzeichnet Bedingungen und Handlungen, die den verwendeten Kalibrator oder die Messgeräte beschädigen können. WX Warnung Zur Vermeidung von Stromschlag oder Verletzungen folgende Vorschriften einhalten: •... -
Seite 3: Spezifikationen
Stromversorgung ± 0,08 % von Messwert pro °C Temperaturkoeffizient 600 V Wechselspannung eff. Arbeitsspannung oder Gleichspannung Allgemeine Eigenschaften Kopfkabellänge 610 mm i6000s Flex-24 (schutzisoliert) 915 mm i6000s Flex-36 Kabeldurchmesser 14,3 mm Biegeradius 38,1 mm Kabellänge 2 m (Kopf zu Elektronik) -
Seite 4: Sicherheitsstandards
einem Sicherheits-BNC-Anschluss, geliefert mit einem 4 mm Sicherheitsadapter -20 °C bis +90 °C (Kopf) Betriebstemperatur -20 °C bis +85 °C (Elektronik) -40 °C bis +105 °C (Kopf) Lagertemperatur -20 °C bis +85 °C (Elektronik) Betriebsfeuchtigkeit 15 % bis 85 % (nicht kondensierend) Gewicht 180 g (Kopf), 190 g (Elektronik) Sicherheitsstandards... - Seite 5 Bedienungsanweisungen ewf0001.eps Messkopf Messkopfkupplung Kopfausgangskabel Gehäuse Ein-Aus-/Bereichswahl-Schalter Anzeiger für schwache Batterie Ein-Aus-Anzeiger Ausgangskabel Sicherheits-BNC-Steckverbinder Eingang für externe Stromversorgung...
- Seite 6 Batterieverschluss so drehen, dass der Punkt auf das Verriegelungssymbol ausgerichtet ist. Externe Stromversorgung Eine optionale externe Klasse II Stromversorgung ist von Fluke erhältlich. Die Stromversorgung ist so konzipiert, dass die Stromzange ihre spezifizierten Sicherheitsstandards damit unterstützt. Der Gebrauch einer Stromversorgung eines anderen Herstellers ist nicht empfohlen.
-
Seite 7: Bedienung
Messen von Strom: Den Ausgang der Elektronik an den Eingang eines Oszilloskops oder anderen Datenaufzeichnungsgeräten anschließen. XWWarnung Zur Vermeidung von Stromschlag oder Verletzung flexible Stromzangen nicht an Leitern mit einem Potential über 600 V verwenden. Den flexiblen Messkopf in einer engen Schlinge um den zu prüfenden Leiter legen. -
Seite 8: Wartung
Messkopf, das Anschlusskabel und das Elektronikgehäuse trocken sind. BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale...
