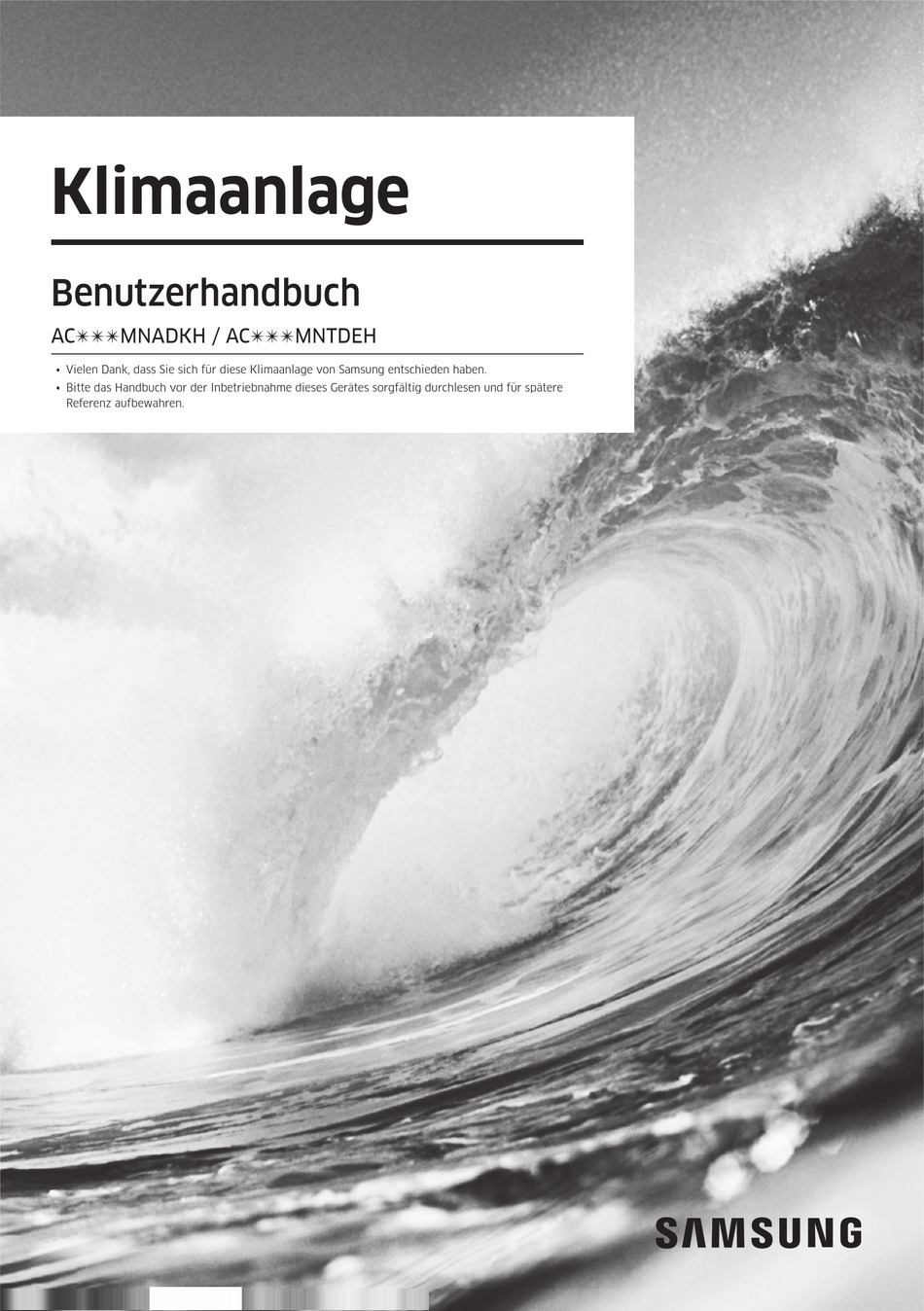

- Seite 1 Klimaanlage Benutzerhandbuch ACMNADKH / ACMNTDEH • Vielen Dank, dass Sie sich für diese Klimaanlage von Samsung entschieden haben. • Bitte das Handbuch vor der Inbetriebnahme dieses Gerätes sorgfältig durchlesen und für spätere Referenz aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen Sicherheitsinformationen Auf einen Blick Innenraumgerät Übersicht Übersicht Fernbedienung Batterien austauschen Aufbewahrung der Fernbedienung Basisbetrieb Betriebsmodi Auto Kühl Entfeuchten Ventilator Heizung Klimaanlage einschalten Betriebsmodus auswählen Temperatur einstellen Ventilatorgeschwindigkeit auswählen Luftstromrichtung auswählen Erweiterter Betrieb Ein oder Aus Timer einstellen Den Ein Timer einstellen Aus Timer einstellen Ein oder Aus Timer einstellen Einstellung des Wohlfühlschlaf-Modus... -
Seite 3: Reinigung Und Wartung
Kommunalverwaltung nach passenden umweltfreundlichen Entsorgungsmöglichkeiten befragen. Geschäftskunden sollten mit ihrem Vertrieb in Verbindung setzen und die Bedingungen des Kaufvertrages überprüfen. Dieses Produkt und das elektronische Zubehör nicht zusammen mit dem Hausmüll entsorgen. Für Informationen über Samsungs Umweltschutzmaßnahmen und produktspezifische Richtlinien siehe z.B.: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Deutsch... -
Seite 4: Sicherheitsinformationen
Eigenschaften Ihrer Klimaanlage leicht von den Beschreibungen im diesem Handbuch abweichen. Bei Fragen wenden Sie sich an das nächste Servicezentrum oder suchen Sie Online bei Hilfe und Informationen unter www.samsung.com. WARNUNG Gefährdungen sowie eine unsachgemäße Handhabung können zu schweren Personenschäden oder Tod führen. - Seite 5 Die Montage dieses Gerätes sollte nur von qualifiziertem Personal oder dem Kundendienst vorgenommen werden. • Ein Nichtbeachten kann zu Stromschlag, Feuer, Explosion, Produktproblemen oder Verletzungen führen und auch die Garantie auf das Produkt unwirksam machen. Einen Isolationsschalter neben der Klimaanlage (aber nicht auf dem Bedienfeldern der Klimaanlage) montieren und eine Sicherung für die Klimaanlage selbst installieren.
-
Seite 6: Stromanschluss
Sicherheitsinformationen Die Klimaanlage auf einer ebenen, harten Oberfläche, die das Gewicht des Gerätes tragen kann, montieren. • Ansonsten kann dies zu ungewöhnlichen Vibrationen, Lärmentwicklungen oder Produktproblemen führen. Den Ablaufschlauch sachgemäß montieren, um das Wasser korrekt ablaufen zu lassen. • Ansonsten kann dies zu Wasserüberlauf und Schäden am Eigentum führen. -
Seite 7: Handhabung
• Im Falle eines Serviceproblems bitte die Anleitung zur Problembehandlung des dazugehörigen technischen Handbuches zu Rate ziehen. Wir empfehlen die Einbeziehung von qualifiziertem Kundendienstpersonal für den technischen Support. In dringenden Fällen mit der vorliegenden Information die jeweilige lokale Samsung Niederlassung Deutsch... - Seite 8 Sicherheitsinformationen per E-Mail oder Telefon verständigen, sodass über unsere offiziellen Kundendienstzentren (ASC) innerhalb von 24 Std. ein Support eingeleitet werden kann. Sicherung nicht mit feuchten Händen berühren. • Dies kann einen Stromschlag zur Folge haben. Die Klimaanlage nicht im Betrieb über die Sicherung ausschalten.
- Seite 9 • Dadurch kann eine Gefahr durch Sauerstoffmangel entstehen, deswegen einmal pro Stunde ein Fenster öffnen. Wenn Fremdsubstanzen wie z.B. Wasser in das Gerät gelangen, die Stromversorgung unterbrechen und das nächstliegende Servicezentrum verständigen. • Nichtbeachtung kann Stromschläge oder Brände zur Folge haben.
- Seite 10 Sicherheitsinformationen Gerät nicht mit feuchten Händen bedienen. • Dies kann einen Stromschlag zur Folge haben. Keine flüchtigen Stoffe wie z.B. Insektizide auf die Oberfläche des Gerätes sprühen. • Dies kann Stromschläge, Feuer, Probleme mit dem Produkt oder Verletzungen zur Folge haben sowie gesundheitsschädlich für Menschen sein.
-
Seite 11: Reinigung
in der Handhabung des Gerätes gegeben, auf die Gefahren hingewiesen und dessen Handhabung beaufsichtigt hat. Kinder nicht unbeaufsichtigt mit dem Gerät spielen lassen. Die Reinigung und Wartung durch Kinder sollte nur unter Aufsicht vorgenommen werden. REINIGUNG WARNUNG Das Gerät nicht durch Aufsprühen von Wasser reinigen. Keine Benzole, Verdünner oder Alkohol zum Reinigen des Gerätes verwenden. -
Seite 12: Auf Einen Blick
Innenraumgerät Übersicht Das tatsächliche Produkt kann im Aussehen leicht von der Abbildung unten abweichen. AC MNADKH Hauptteile Zimmer- temperatur- sensor Luftfi lter Lufteinlassöffnung Luftstromklappe Luftstromklappe (oben und unten) (links und rechts) Anzeige Betriebsanzeige Timer/Auto Reinigungsanzeige Power Taste Turbo Anzeige Empfang Fernbedienung 12 Deutsch... - Seite 13 AC MNTDEH Hauptteile Zimmer- temperatur- sensor Luftfi lter Lufteinlassöffnung Lufteinlassöffnung (unter der Paneele) Luftstromklappe (oben und unten) Luftstromklappe (links und rechts) Klingenstiftanker Anzeige Empfang Fernbedienung Betriebsanzeige Timer/Auto Reinigungsanzeige Turbo Anzeige Power Taste Deutsch...
-
Seite 14: Übersicht Fernbedienung
Übersicht Fernbedienung 07 Ventilatorgeschwindigkeit Anzeige 08 Vertikale Luftstromklappe Anzeige 09 Horizontale Luftstromklappe Anzeige HINWEIS • Diese Funktion ist bei diesem Modell nicht verfügbar. 10 Einstellungsanzeige 11 Power Taste 12 Temperatur Taste 13 Taste Betrieb 14 Timer Taste 15 Pfeiltaste/ Auswahltaste 16 Vertikale Luftstromklappe Taste 17 Modus-Taste 18 Ventilator Geschwindigkeitstaste... -
Seite 15: Batterien Austauschen
Batterien austauschen Wenn das Icon auf der Anzeige der Fernbedienung angezeigt wird, neue Batterien einlegen. Zwei Batterien vom Typ AAA mit 1,5 V werden benötigt. Zwei Batterien vom Typ AAA 1,5 V Korrekte Entsorgung der Batterien bei diesem Produkt (In Ländern mit Mülltrennungsystemen anwendbar) Dieses Kennzeichen auf der Batterie, dem Handbuch oder der Verpackung weist darauf hin, dass die Batterien in diesem Produkt nach Ende des Gebrauches nicht im normalen Hausmüll entsorgt werden sollten. -
Seite 16: Basisbetrieb
Betriebsmodi Auto Im Auto Modus passt die Klimaanlage automatisch die Temperatur und die Ventilatorgeschwindigkeit an, um die Umgebung zu kühlen. • Wenn die Zimmertemperatur zu hoch ist, wird eine kräftige kühle Brise erzeugt und bei Abkühlung des Raumes später gedrosselt. Kühl Der Kühlmodus wird häufig verwendet und die Temperatur, Ventilatorgeschwindigkeit und die Richtung des Luftstroms... - Seite 17 Heizung Im Heizungsmodus wird der Raum im Herbst und Winter aufgewärmt. • Der Ventilator leitet nicht unmittelbar einen kühlen Luftzug ein. • Im Heizungsmodus kann die sich auf dem Außengerät angesammelte Eisschicht abgetaut werden. (Wenn die Eisschicht mit der Abtaufunktion im Heizungsmodus entfernt wurde, entwickelt sich eine Dampfwolke über dem Außengerät.) • Wenn die Klimaanlage nach dem Heizbetrieb...
-
Seite 18: Auto Kühl
Betriebsmodi Klimaanlage einschalten Die Taste einschalten, um die Klimaanlage einzuschalten. Betriebsmodus auswählen Die Taste drücken, um einen Betriebsmodus auszuwählen. ► ► ► ► Temperatur einstellen Die Taste drücken, um die Temperatur einzustellen. Modus Temperatursteuerung Auto/Kühlung/ Bei 1 °C zwischen 18 °C und 30 °C einstellen. Trocknen Heizung Bei 1 °C zwischen 16 °C und 30 °C einstellen. -
Seite 19: Luftstromrichtung Auswählen
Luftstromrichtung auswählen Den Luftstrom in einer konstanten Richtung durch Stopp der vertikalen und horizontalen Luftstromklappen halten. ► Im Betrieb HINWEIS • Wenn die vertikale Luftstromklappe von Hand eingestellt wurde, schließt sie sich möglicherweise beim Abschalten der Klimaanlage nicht komplett. Fernbedienungsanzeige Horizontaler Luftstrom (Manuell) Den Luftstrom in einer konstanten Richtung durch einen manuellen Richtungswechsel der horizontalen Luftstromklappen halten. -
Seite 20: Erweiterter Betrieb
Ein oder Aus Timer einstellen Das tatsächliche Produkt kann im Aussehen leicht von der Abbildung unten abweichen. Den Ein Timer einstellen Wenn die Klimaanlage ausgeschaltet ist: 1. Die Taste drücken, um (Ein) auszuwählen. • Die (Ein) Anzeige blinkt fortlaufend und die Zeit kann eingestellt werden. -
Seite 21: Aus Timer Einstellen
Aus Timer einstellen Wenn die Klimaanlage eingeschaltet ist: 1. Die Taste drücken, um (Aus) auszuwählen. • Die (Aus) Anzeige blinkt fortlaufend und die Zeit kann eingestellt werden. 2. Die Taste oder drücken, um die Zeit einzustellen. • Die Zeit kann in halbstündlichen Intervallen von 30 Minuten (0,5 auf der Anzeige) bis zu 3 in Stunden und in Stundenintervallen von 3 bis 24 Stunden eingestellt werden. -
Seite 22: Einstellung Des Wohlfühlschlaf-Modus
Einstellung des Wohlfühlschlaf-Modus Wenn die Klimaanlage im Kühl Modus betrieben wird; 1. Die Taste drücken um auszuwählen. • Die( ) Anzeige blinkt fortlaufend und die Zeit kann eingestellt werden. 2. Die Taste oder drücken, um die Zeit einzustellen. • Die Zeit kann in halbstündlichen Intervallen von 30 Minuten (0,5 auf der Anzeige) bis zu 3 in Stunden und in Stundenintervallen von 3 bis 12 Stunden eingestellt werden. - Seite 23 Wohlfühlschlafmodus verwenden ► ► Für erholsamen Schlaf läuft die Klimaanlage im Einschlafen Tiefschlaf Aufwachphasen. • Einschlaf-Modus: Sorgt durch schnelle Kühlung für eine angenehme Schlafumgebung mit einem Luftzug für die Schlaf-Zwischenphase. • Tiefschlafmodus: Der Tiefschlafmodus stellt die Temperatur und den Luftzug in Schüben ein, um eine gesunde Hauttemperatur und erholsamen Tiefschlaf zu gewährleisten.
-
Seite 24: Turbo-Funktion Verwenden
Turbo-Funktion verwenden Die Turbo-Funktion kann auf schnelle und kräftige Kühlung eingestellt werden. Wenn die Klimaanlage im Kühl-Modus betrieben wird; 1. Die Taste drücken. 2. Die oder Taste drücken, bis die (Turbo) Anzeige zu blinken anfängt. 3. Die Taste drücken, um die Turbo-Funktion einzustellen. -
Seite 25: Reinheits-Funktion Verwenden
Reinheits-Funktion verwenden Die Reinheits-Funktion beseitigt schädliche Stoffe in der Luft, um Ihnen eine saubere und gesunde Umgebungsluft zu liefern. Diese Funktion kann zusätzlich bei laufender Klimaanlage ausgewählt werden. Wenn die Klimaanlage eingeschaltet ist 1. Die Taste drücken. 2. Die oder Taste drücken, bis die ( ) Anzeige zu blinken anfängt. - Seite 26 Reinheits-Funktion verwenden Wenn die Klimaanlage ausgeschaltet ist 1. Die Taste drücken. 2. Die Taste drücken, wenn die ( ) Anzeige blinkt, um die Reinheits-Funktion zu starten. • ( ) ( )Anzeige wird auf der Fernbedienung angezeigt und die Virendoktor-Funktion startet. Taste drücken um die ( ) Anzeige Abbrechen...
-
Seite 27: Innenraumgeräte Überprüfen
Innenraumgeräte überprüfen Es können bis zu 4 Innenraumgeräte einzeln ausgewählt und gesteuert werden. Wenn die Klimaanlage eingeschaltet ist: 1. Die Taste drücken. 2. Die oder Taste drücken, bis die (Zone) Anzeige zu blinken anfängt. 3. Die Taste drücken, um den Innenraumgerätebetrieb auszuwählen. -
Seite 28: Reinigung Der Klimaanlage
Reinigung der Klimaanlage VORSICHT • Vor dem Reinigen alle Geräte ausschalten und den Netzstecker ziehen. Außengehäuse reinigen ACMNADKH Mit einem leicht feuchten oder trockenen Tuch bei Bedarf die Oberfläche des Gerätes abwischen. Die schwer zugänglichen Stellen mit einer weichen Bürste von Schmutz befreien. -
Seite 29: Filter Reinigen
Filter reinigen ACMNADKH Staubsauger Weiche Bürste 30 Minuten Haken Mildes Reinigungsmittel ACMNTDEH 1. Die Platte öffnen Greifen Sie fest oben auf die Frontplatte und ziehen Sie sie nach unten, um sie zu öffnen.Dann heben Sie die Platte an. Luftfilter 2. Entfernen des Luftfi lters Am Griff heben Sie den Luftfi lter nach oben. -
Seite 30: Den Luftfilter Nicht Mit Einer Bürste Oder Anderen
Reinigung der Klimaanlage 3. Reinigung des Luftfi lters Luftfi lter auf der Basis von waschbarem Schaum, nehmen große Partikel aus der Luft auf. Der Filter wird mit einem Staubsauger oder mit der Hand gereinigt. Öffnen Sie die Platte und nehmen Sie Reinigen Sie den Luftfi lter mit einem Staubsauger oder einer weichen Bürste. -
Seite 31: Wartung Der Klimaanlage
Wartung der Klimaanlage Wenn die Klimaanlage längere Zeit nicht verwendet wird, die Anlage trocknen lassen, um sie in gutem Zustand zu erhalten. 1. Die Klimaanlage gründlich mit dem Ventilatormodus 3 bis 4 Stunden austrocknen lassen und vom Stromnetz trennen. Im Gerät verbliebene Feuchtigkeit kann Teile beschädigen. 2. - Seite 32 Wartung der Klimaanlage Innere Schutzvorrichtungen über das Gerätesteuerungssystem Diese inneren Schutzvorrichtungen greifen, wenn ein Fehler innerhalb der Klimaanlage auftritt. Beschreibung Der innere Ventilator ist bei Kaltluft abgeschaltet, wenn die Gegen Kaltluft Wärmepumpe heizt. Der innere Ventilator ist bei Kaltluft abgeschaltet, wenn die Enteisungszyklus Wärmepumpe heizt.
- Seite 33 Fehlerbehebung Bei Fehlfunktionen der Klimaanlage in der folgenden Tabelle nachsehen, um Zeit und unnötige Kosten zu vermeiden. Problem Lösung • Die Stromversorgung überprüfen und die Klimaanlage wieder in Betrieb setzen. • Den Stromkreisunterbrecher einschalten, das Stromkabel einstecken und die Die Klimaanlage Klimaanlage wieder in Betrieb setzen.
- Seite 34 Fehlerbehebung Problem Lösung • Überprüfen, ob die eingestellte Temperatur im Kühlung Modus höher ist oder im Heizung Modus niedriger ist als die aktuelle Temperatur. Die Taste Temperatur auf der Fernbedienung drücken, um die eingestellte Temperatur zu ändern. • Überprüfen, ob der Luftfilter mit Staub verstopft ist.
- Seite 35 Problem Lösung • Überprüfen, ob die Erholsamer SchlafFunktion Ich kann die läuft Während dieser laufenden Funktion kann Richtung des die Richtung des Luftstroms nicht geändert Luftstromes werden. (Die Richtung des Luftstroms kann jedoch gesteuert werden wenn diese Funktion nicht ändern. im Heizung Modus läuft.) • Wenn derAuto, Trocken, oder Schnelllauf Modus läuft oder die Erholsamer...
- Seite 36 Fehlerbehebung Problem Lösung • Überprüfen, ob die Klimaanlage in einem verrauchten Raum in Betrieb ist. Den Raum Während lüften oder die Klimaanlage 3 bis 4 Stunden des Betriebs lang im Ventilator-Modus laufen lassen. entwickeln (In der Klimaanlage sind keine Bauteile sich Gerüche verbaut, die starke Gerüche verursachen.) im Raum.
-
Seite 37: Betriebsbereiche
Betriebsbereiche Die Tabelle unten zeigt Temperaturen- und Feuchtigkeitsbereiche an, in denen die Klimaanlage betrieben werden kann. In der Tabelle für effizente Nutzung nachsehen BETRIEBSTEMPERATUR INNENRAUM MODUS FEUCHTIGKEIT INNEN AUSSEN KÜHLUNG 18 °C bis 32 °C -15 °C bis 50 °C 80% oder geringer HEIZUNG 30 °C oder geringer... -
Seite 38: Technische Daten
Technische Daten Nettogewicht Nettoabmessungen (B x T x H) Modellbezeichnung (kg) (mm) AC026MNADKH 750 x 250 x 242 AC035MNADKH 750 x 250 x 242 AC052MNADKH 10,8 Innenraumgerät 896 x 261 x 261 AC071MNADKH 14,4 1065 x 294 x 301 AC100MNTDEH 18,5 1280 x 253 x 345 38 Deutsch... - Seite 39 Memo Deutsch...
