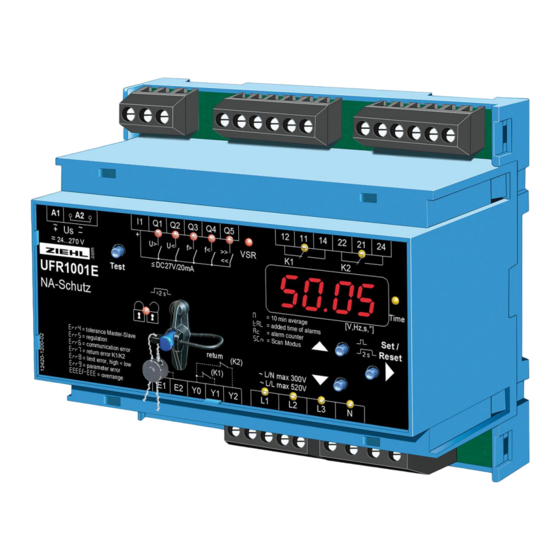

ZIEHL UFR1001E Anschlusspläne
Vorschau ausblenden
Andere Handbücher für UFR1001E:
- Betriebsanleitung (44 Seiten) ,
- Kurzanleitung (9 Seiten) ,
- Kurzanleitung (4 Seiten)
Quicklinks
Kurzbezeichnung:
Bezeichnung:
Beispielanschlusspläne UFR1001E
UFR1001E
bearbeitet:
Index
2023-06-12/Ba
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020
Seite 2
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 Motorschalter mit Unterspg.Auslöser universal
Seite 3
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 24VDC Schütz an DC Netzteil opt. mit Puffermodul
Seite 4
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 Anschlussplan 1x ABB Tmax T2, T4-T6 4105:2018
Seite 5
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 Anschlussplan SE NSX compact 4105:2018
Seite 6
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 Motorschalter mit Unterspg.Auslöser universal, NA-Schutz und Schalter räumlich getrennt, Signale über Koppelrelais
Seite 12 VDE-AR-N 4105:2018-11, Bestandsanlage mit 2 Schützen + Neuanlage mit 1 Schütz und 2.Abschaltweg, 24VDC Schütze an DC Netzteil optional mit Puffermodul
Seite 19 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, 2x 24VDC Schütze in Reihe an DC Netzteil opt. mit Puffermodul
Seite 14 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, 2x Erzeugungsanlagen je 1 Schütz und 2.Abschaltweg,
24VDC Schütz an DC Netzteil opt. mit Puffermodul, Rückmeldung Öffner in Reihe
Seite 15 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, 2x Erzeugungsanlagen je 1 Schütz und 2.Abschaltweg, 24VDC Schütz an DC Netzteil opt. mit Puffermodul, Rückmeldung Schließer parallel
Seite 21 VDE-AR-N 4105:2018-11, Bestandsanlage mit 2 Schützen + Neuanlage mit 2 Schützen, 24VDC Schütze an DC Netzteil optional mit Puffermodul
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 - integrierte Kuppelschalter
Seite 9
VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 Verwendung von integrierten Kuppelschaltern
von PV- und Batterieumrichtern nach DIN EN 62109 (VDE 0126-4)
Seite 10 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 SMA Core1 Ansteuerung integrierte Kuppelschalter
über SMA I/O Module MD.IO-40 (wird je WR benötigt)
Seite 11 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020 Fronius Ansteuerung integrierte Kuppelschalter
Symo / Eco / Primo, Ansteuerung über Koppelrelais mit weitem Arbeitsbereich
Seite 17 VDE-AR-N 4105:2018-11, Huawei Ansteuerung integrierte Kuppelschalter WR Serie M2 und M3
Seite 20 VDE-AR-N 4105:2018-11, DIN V VDE V 0126-1-1/A1 VFR2019 Huawei Ansteuerung integrierte Kuppelschalter mit SmartLogger SL3000
Seite 22 VDE-AR-N 4105:2018-11, Sungrow SG 33/40/50CX Ansteuerung integrierte Kuppelschalter WR Serie M2 und M3
Seite 23 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, VDE0126-1-1:2012-06, SMA Core2 (STP110-60) Ansteuerung integrierte Kuppelschalter
Seite 25 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, KACO blueplanet TL3 mit externem Netzteil (87.0-165 kVA TL3)
Seite 27 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, Kostal PIKO CI 30 / 50 / 60 Ansteuerung integrierte Kuppelschalter
Seite 28 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, SMA X Ansteuerung integrierte Kuppelschalter SUNNY TRIPOWER X 12 / 15 / 20 / 25 (STP xx-50)
Seite 29 VDE-AR-N 4105:2018-11, NA/EEA-NE7 – CH 2020, Goodwe Wechselrichter mit Zertifikat zur Nutzung der integrierten AC-Kuppelschalter
VDE-AR-N 4105:2011
Seite 13 VDE-AR-N 4105:2011, 1x Erzeugungsanlage, 2x Kuppelschalter (ohne FRT Umsetzung, nicht für Neuanlagen zulässig)
Seite 16 VDE-AR-N 4105:2011, 4105:2018-11 (Pgen<=50kW), Generator mit Synchronisierung (ohne FRT)
VDE-AR-N 4110+4120:2018-11
Seite 7
VDE-AR-N 4110+4120:2018-11, Motorschalter mit Unterspg.Auslöser universal
Seite 8
VDE-AR-N 4110+4120:2018-11, Motorschalter mit Unterspg.Auslöser universal
NA-Schutz und Schalter räumlich getrennt, Signale über Koppelrelais
Seite 18 VDE-AR-N 4110:2011-18, TESVOLT TS-I HV 80 Motorschalter mit Unterspg.Auslöser universal
Seite 24 VDE-AR-N 4110+4120:2018-11, Motorschalter mit Unterspg.Auslöser universal mit Life-Kontakt und Verriegelung der Wiederzuschaltung
Sonstige
Seite 26 EN 50549-1:2019, SFS EN 50549-1:2019, EN 50549-2:2019, SFS EN 50549-2:2019, 1x Erzeugungsanlage, 1x Kuppelschalter
ZIEHL industrie-elektronik GmbH + Co KG
Daimlerstraße 13
74523 Schwäbisch Hall
-
Maßstab:
EA-Nr.:
15390
Empfehlungen für die FRT Komponente Netzteil / Pufferung,
siehe extra Dokument:
"FRT Komponentenempfehlung"
Deutschland
E-Mail: info@ziehl.de
Ers. für:
12420-0910-19
Blatt:
1 von 29
UFR1001E Bedienvideos
www.ziehl.de
Tel.: +49 791 5040
Zeichnungsnummer:
12420-0910-20
Ohne Gewähr
Verwandte Anleitungen für ZIEHL UFR1001E
Inhaltszusammenfassung für ZIEHL UFR1001E
- Seite 1 Seite 24 VDE-AR-N 4110+4120:2018-11, Motorschalter mit Unterspg.Auslöser universal mit Life-Kontakt und Verriegelung der Wiederzuschaltung Sonstige Seite 26 EN 50549-1:2019, SFS EN 50549-1:2019, EN 50549-2:2019, SFS EN 50549-2:2019, 1x Erzeugungsanlage, 1x Kuppelschalter www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 2 Die im extra Dokument "FRT Komponentenempfehlung" genannten Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de...
- Seite 3 Die im extra Dokument "FRT Komponentenempfehlung" genannten Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de...
- Seite 4 Die im extra Dokument "FRT Komponentenempfehlung" genannten Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de...
- Seite 5 Die im extra Dokument "FRT Komponentenempfehlung" genannten Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de...
- Seite 6 Die im extra Dokument "FRT Komponentenempfehlung" genannten Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein)
- Seite 7 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 12) (vorhandene) Steuerspannung welche die Schutzfunktionen für min 5s sicherstellt, z.B. durch ein DC-Netzteil mit Weitbereichseingang und Pufferung ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 8 (Werkseinstellung ab Fnr 0-17) oder (Werkseinstellung bis Fnr 0-16) = Standby, K1+2 abgefallen Kontakt offen und (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de Tel.: +49 791 5040...
- Seite 9 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 10 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) SMA CORE1 / MD.IO-40 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 11 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) SYMO / ECO / PRIMO www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 12 Gen. sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. 2 alt Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13...
- Seite 13 = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de Tel.: +49 791 5040...
- Seite 14 Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzägerungszeit (3s) bei Unterspannung eingehalten wird. Gen. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13...
- Seite 15 Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser Gen. sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de Ohne Gewähr...
- Seite 16 5) Sicherungen nur wenn Leitungsschutz erforderlich, z.B. 16 A 6) Kontakt geschlossen und (einstellen) = keine Auswertung von Y1 und Y2 in Einschaltrichtung www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de Tel.: +49 791 5040...
- Seite 17 (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) Huawei WR M2 / M3 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) www.ziehl.de Ohne Gewähr ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 18 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 12) (vorhandene) Steuerspannung welche die Schutzfunktionen für min 5s sicherstellt, z.B. durch ein DC-Netzteil mit Weitbereichseingang und Pufferung www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 19 Die im extra Dokument "FRT Komponentenempfehlung" genannten Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten www.ziehl.de...
- Seite 20 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) Huawei WR 2 www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 21 Netzteile, stellen in Verbindung mit 24VDC Schützen / Unterspannungsauslöser sicher, dass die Abschaltverzögerungszeit (3s) bei Unterspannung eingehalten wird. 24VDC 24VDC Überbrückungszeit UFR1001E bei Spannungsausfall 230 V auf 0 V: 400 ms 10) TT-Netz: alle Außenleiter und N schalten, TN-Netz: nur Außenleiter schalten Gen. 2 alt www.ziehl.de...
- Seite 22 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 23 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) SMA CORE2 (STP110-60) 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 24 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 12) (vorhandene) Steuerspannung welche die Schutzfunktionen für min 5s sicherstellt, z.B. durch ein DC-Netzteil mit Weitbereichseingang und Pufferung ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 25 (ab Fnr 0-17) = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) KACO blueplanet 87.0-165 kVA www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 26 = Standby, K1+2 abgefallen (z.B. durch Rundsteuerempfänger oder Zeitschaltuhr,…) 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de Tel.: +49 791 5040...
- Seite 27 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) Kostal PIKO CI 30 / 50 / 60 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 28 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) X 12 / 15 / 20 / 25 www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
- Seite 29 7) 1 phasige Anwendung L1-L2-L3 verbinden, 2 phasige Anwendung L1/L2+L3 (nur Pr 5, 7, 10, 13, 20) Goodwe 11) Koppelrelais verlängert Abschaltzeit (Gesamtabschaltzeit muss <= 100ms sein) www.ziehl.de ZIEHL industrie-elektronik GmbH + Co KG Daimlerstraße 13 74523 Schwäbisch Hall Deutschland E-Mail: info@ziehl.de...
