1.2.2

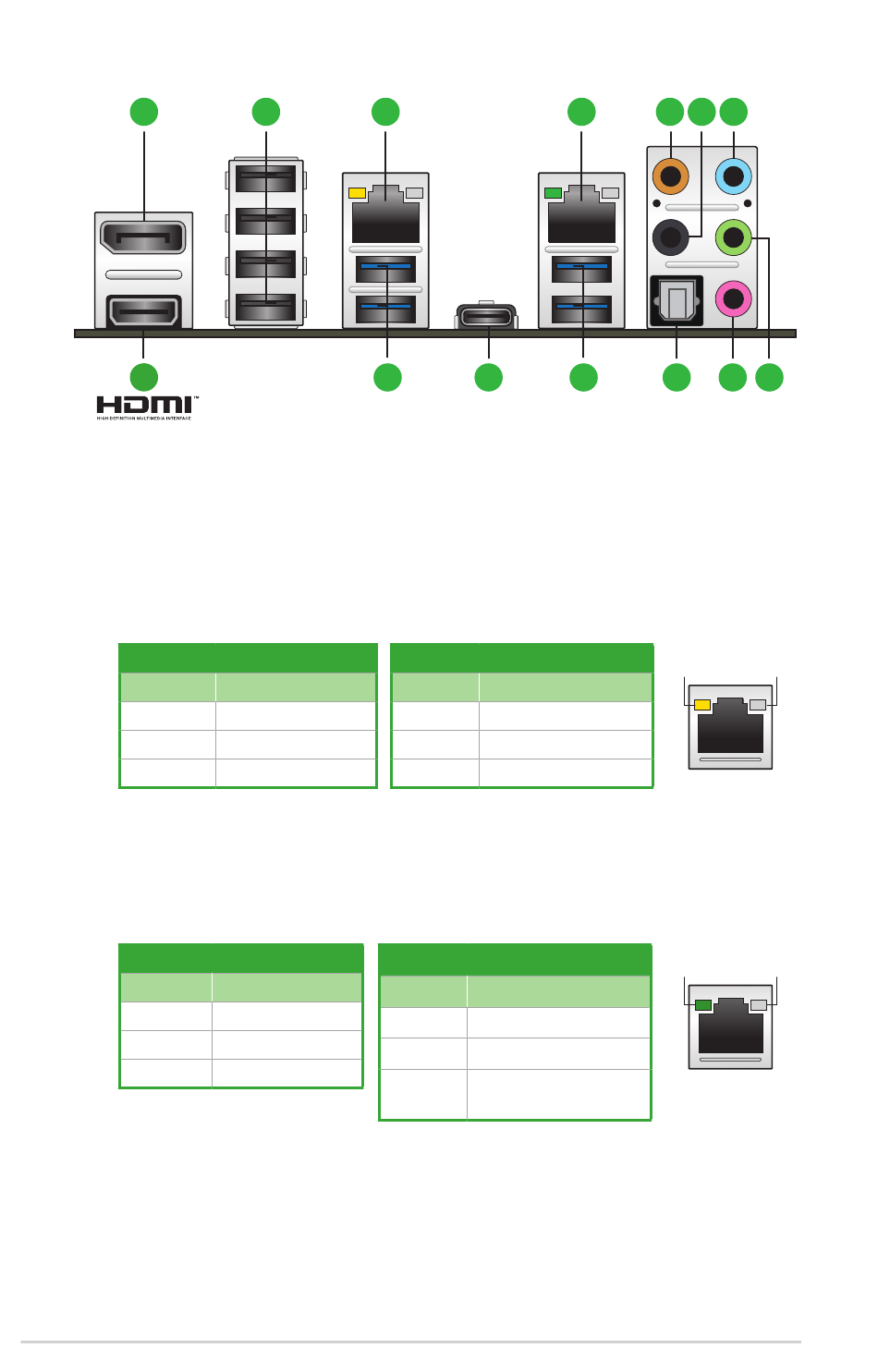

Rücktafelanschlüsse
1
8
1.
DisplayPort-Anschluss. Dieser Anschluss ist für DisplayPort-kompatible Geräte.
2.
USB 2.0-Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0 Geräte.
3.
Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area
Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-
Anzeigen für den Ethernet-Anschluss.
Ethernet-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
AUS
ORANGE
BLINKEND
4.
2,5 G Ethernet-Anschluss. Dieser Anschluss erlaubt eine 2,5 Gb/s Ethernet-Verbindung zu
einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. In der Tabelle auf der nächsten
Seite finden Sie die LED-Anzeigen für den Ethernet-Anschluss.
LED-Anzeige des Realtek 2,5 G Ethernet-Anschlusses
Aktivitäts-/Verbindungs-LED
Status
AUS
GRÜN
BLINKEND Datenaktivität
5.
Center-/Subwoofer-Anschluss (orange). Mit diesem Anschluss verbinden Sie den Center-/
Subwoofer-Lautsprecher.
6.
Hinterer Lautsprecher-Ausgang (schwarz). Mit diesem Anschluss verbinden Sie die hinteren
Lautsprecher in einer 4-, 5.1- und 7.1-Kanal Audio-Konfiguration.
7.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-Playern
und anderen Audiogeräten.
1-8
2
3
9
Beschreibung
Nicht verbunden
Verbunden
Datenaktivität
Beschreibung
Nicht verbunden
Verbunden
10
SPEED-LED
Status
Beschreibung
AUS
10 Mb/s-Verbindung
ORANGE
100 Mb/s-Verbindung
GRÜN
1 Gb/s-Verbindung
SPEED-LED
Status
Beschreibung
Nicht verbunden
AUS
2,5 Gb/s-Verbindung
GRÜN
1 Gb/s- / 100 Mb/s- /
ORANGE
10 Mb/s-Verbindung
4
5
6
7
9
11
12 13
ACT/LINK
LED
LAN-Port
ACT/LINK
LED
LAN-Port
Kapitel 1: Produkteinführung
SPEED-LED
SPEED-LED
