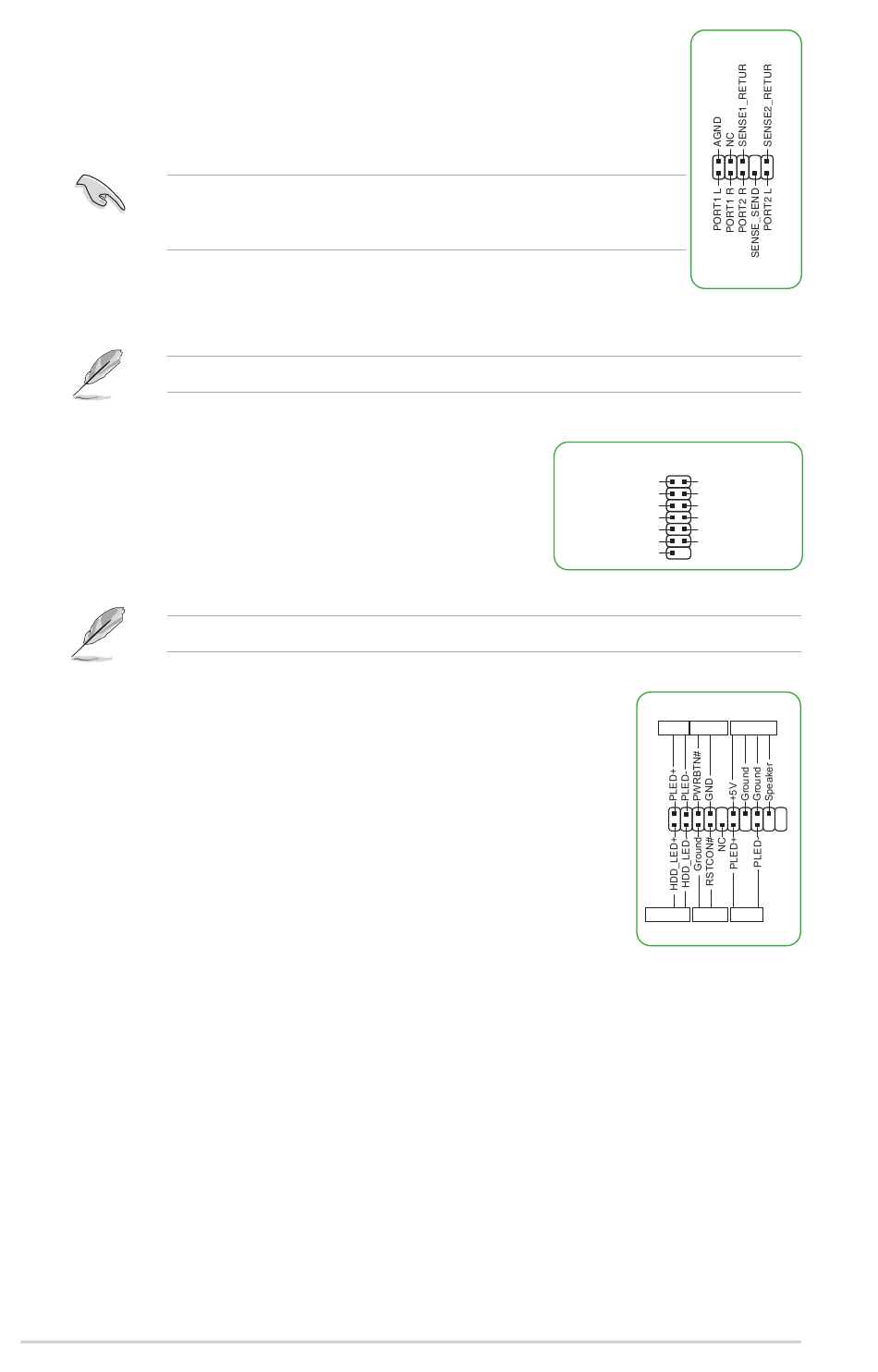

15. Frontblenden-Audio-Header
Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-
E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des
Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header.
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit
diesem Header zu verbinden, um die High-Definition Audio-Funktionen dieses
Motherboards zu nutzen.
16. M.2 Steckplatz (Key E)
Der M.2 Steckplatz (Key E) ermöglicht Ihnen, ein M.2 WLAN-Modul zu installieren (E-Key, Typ 2230).
Das WLAN-Modul muss separat erworben werden.
17. SPI TPM-Header
Dieser Header unterstützt ein Trusted Platform Module (TPM)-
System mit einem Serial Peripheral Interface (SPI), womit
Sie Schlüssel, digitale Zertifikate, Kennwörter und Daten
sicher speichern können. Ein TPM-System hilft außerdem die
Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und
sichert die Plattformintegrität.
Das SPI TPM-Modul muss separat erworben werden.
18. System-Panel-Header
Dieser Header unterstützt mehrere Funktionen für am Gehäuse befestigte
Geräte.
•
Systembetriebs-LED-Header (PLED)
Die 2-poligen und/oder 3-1-poligen Header ermöglichen Ihnen, die
Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet,
wenn das System an eine Stromquelle angeschlossen ist oder wenn
Sie das System einschalten. Sie blinkt, wenn sich das System im
Ruhezustand befindet.
•
Header für Speichergeräteaktivitäts-LED (HDD_LED)
Der 2-polige Header ermöglicht Ihnen, die Speichergeräteaktivitäts-
LED zu verbinden. Die Aktivitäts-LED des Speichergeräts leuchtet oder blinkt, wenn Daten vom
Speichergerät oder der Zusatzkarte des Speichergeräts gelesen oder auf diese geschrieben
werden.
•
Systemlautsprecher-Header (SPEAKER)
Der 4-polige Header ermöglicht Ihnen, den am Gehäuse befestigten Systemlautsprecher zu
verbinden. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
•
Header für die Ein-/Austaste / Soft-Off-Taste (PWRSW)
Der 2-polige Header ermöglicht Ihnen, die Ein-/Austaste für das System zu verbinden. Drücken
Sie die Ein-/Austaste, um das System einzuschalten oder in den Ruhezustand oder Soft-Off-
Modus zu versetzen (je nach den Einstellungen des Betriebssystems).
•
Header für die Reset-Taste (RESET)
Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden.
Drücken Sie die Reset-Taste, um das System neu zu starten.
1-6
AAFP
HD-audio-compliant
pin definition
TPM
PIN 1
VCCSPI
S_SPI_TPM_IRQ#
S_PLTRST#
S_SPI_TPM_CS2#
NC
TPM_DETECT_L
+3V_SPI
GND
F_SPI_CS0#_R
T_SPI_CLK
T_SPI_MISO
T_SPI_MOSI
F_SPI_HOLD#_R
PANEL
PLED
PWRSW
PIN 1
HDD_LED
RESET
* Requires an ATX power supply
Kapitel 1: Produkteinführung
SPEAKER
PLED
