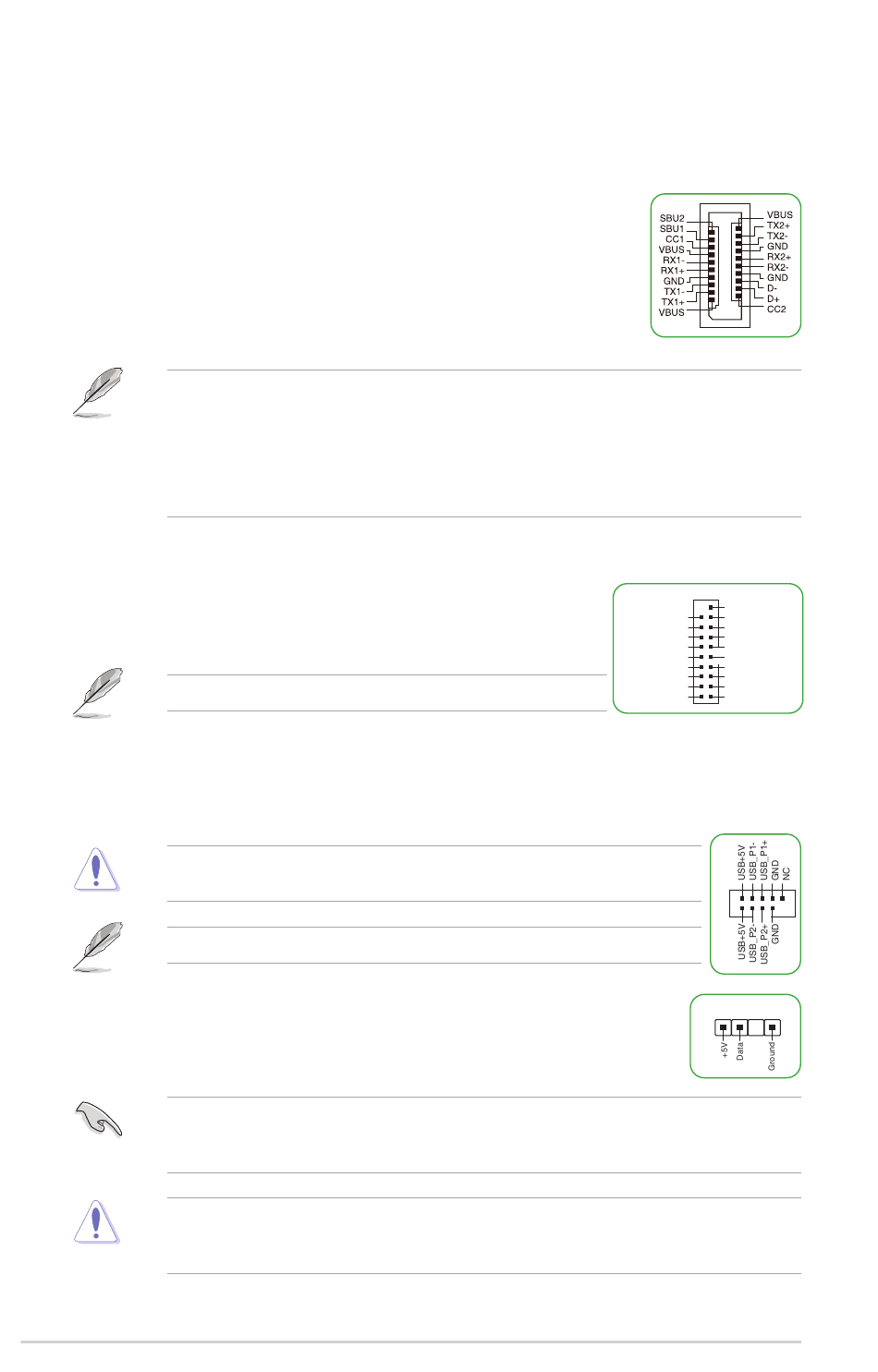

7. SATA 6 Gb/s Anschlüsse
Die SATA 6 Gb/s Anschlüsse ermöglichen Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten
über ein SATA-Kabel anzuschließen.
8. USB 3.2 (Gen2x2) Typ-C-Anschluss (unterstützt USB Typ-C
mit 60W PD 3.0/QC 4+)
Der USB 3.2 (Gen2x2) Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2
(Gen2x2) Typ-C-Modul für zusätzliche USB 3.2 (Gen2x2)-Anschlüsse an der
Frontblende zu verbinden. Der USB 3.2 (Gen2x2) Typ-C-Anschluss bietet
Datenübertragungsgeschwindigkeiten von bis zu 20 Gb/s und PD 3.0/QC 4+
Unterstützung für bis zu DC 60W Schnellaufladungstechnologie.
•
•
•
9. USB 3.2 (Gen1)-Header
Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul
für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-
Header bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s.
Das USB 3.2 (Gen1)-Modul muss separat erworben werden.
10. USB 2.0-Header
Die USB 2.0-Header ermöglichen es Ihnen, USB-Module für zusätzliche USB 2.0-Anschlüsse zu
verbinden. Die USB 2.0-Header bieten Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s.
Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das
Motherboard beschädigt!
Das USB 2.0 Modul muss separat erworben werden.
11. Ansteuerbare (Gen2) Header
Die ansteuerbaren (Gen2) Header ermöglichen Ihnen, einzeln ansteuerbare RGB
WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden.
Die ansteuerbaren (Gen2) Header unterstützen ansteuerbare RGB WS2812B LED-Leisten (5V/Data/
Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board
können zusammen maximal 500 LEDs bedienen.
Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder
das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am
Motherboard, Peripheriegeräten oder Komponenten führen.
1-4
Das USB 3.2 (Gen2x2) Typ-C-Modul muss separat erworben werden.
Stellen Sie für die PD 3.0/QC 4+ Unterstützung sicher, dass Sie den 6-poligen PD_12V_PWR-
Anschluss verbinden.
PD 3.0/QC 4+ mit bis zu DC 60W Schnellaufladungstechnologie wird nur auf CC Logic-Geräten
unterstützt. Im S5 (Soft-Off-Modus) bietet PD 3.0/QC 4+ nur eine Stromversorgung von bis zu
7,5W.
PIN 1
USB3+5V
USB3+5V
IntA_P1_SSRX-
IntA_P2_SSRX-
IntA_P1_SSRX+
IntA_P2_SSRX+
GND
GND
IntA_P1_SSTX-
IntA_P2_SSTX-
IntA_P1_SSTX+
IntA_P2_SSTX+
GND
GND
IntA_P1_D-
IntA_P2_D-
IntA_P1_D+
IntA_P2_D+
GND
PIN 1
ADD_GEN 2
PIN 1
Kapitel 1: Produkteinführung
