Inhaltszusammenfassung für Asus PRIME B760-PLUS
- Seite 1 PRIME B760-PLUS...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Systemspeicher ....................... 1-12 M.2 Installation ......................1-14 Kapitel 2: BIOS- und RAID-Unterstützung Kennenlernen des BIOS .................... 2-1 BIOS-Setup-Programm ..................... 2-2 ASUS EZ Flash 3 ......................2-3 ASUS CrashFree BIOS 3 ..................... 2-4 RAID Konfigurationen ....................2-5 Anhang Hinweise ..........................A-1 Garantie ...........................A-6 ASUS Kontaktinformation .....................A-8... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
1 x PCIe 4.0 x16 Steckplatz (unterstützt x4 Modus) Erweiterungssteckplätze 2 x PCIe 3.0 x1 Steckplätze HINWEIS: Um die Kompatibilität des installierten Geräts sicherzustellen, schauen Sie bitte unter https://www.asus.com/support/ nach der Liste der unterstützten Peripheriegeräte. (Fortsetzung auf der nächsten Seite) - Seite 7 PRIME B760-PLUS Spezifikationsübersicht Insgesamt werden 3 x M.2 Steckplätze und 4 x SATA 6 Gb/s Anschlüsse unterstützt* Intel Prozessoren der 13. und 12. Generation M.2_1 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) Intel B760 Chipsatz Speicher M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 Modus) M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x2 Modus)
- Seite 8 PRIME B760-PLUS Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x 4-poliger AIO Pumpen-Header 3 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss Speicherbezogen 3 x M.2 Steckplätze (Key M) 4 x SATA 6 Gb/s Anschlüsse 1 x USB 3.2 (Gen1) Anschluss (unterstützt USB Typ-C)
- Seite 9 Norton 360 Deluxe (60 Tage kostenlose Probeversion) WinRAR UEFI BIOS ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Modus BIOS 128 Mb Flash ROM, UEFI AMI BIOS Handhabbarkeit WOL für PME, PXE Betriebssystem...
-
Seite 11: Kapitel 1: Produkteinführung
• Die Definitionen der Pins in diesem Kapitel dienen lediglich der Veranschaulichung. Die Namen der Pins hängen von der Position des jeweiligen Headers/Jumpers/Anschlusses ab. • Für weitere Informationen zur Installation Ihres Motherboards scannen Sie bitte den folgenden QR-Code: PRIME B760-PLUS... -

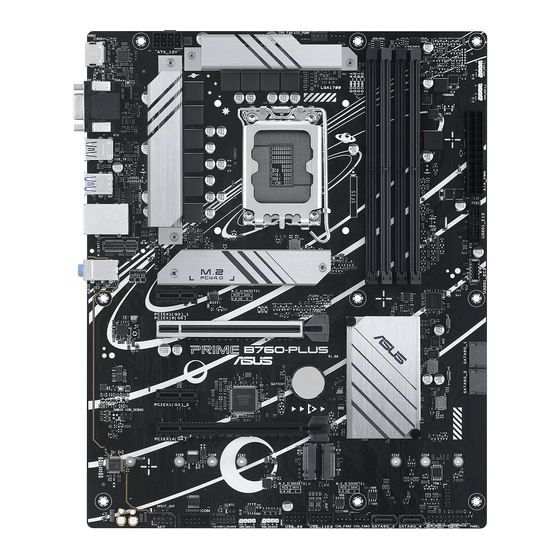

Seite 12: Motherboard-Übersicht
Motherboard-Übersicht 24.4cm(9.6in) CPU_FAN AIO_PUMP HDMI ATX_12V DIGI+ USB_78 U32G1_9 U32G2X2_C1 LGA1700 LAN_U32G2_34 M.2(WIFI) AUDIO 2242 2260 2280 M.2_1(SOCKET3) PCIEX1(G3)_1 PCIE SATA 4.0 X4 PCIEX16(G5) Ethernet Intel ® B760 BATTERY PCIEX1(G3)_2 Super COM_DEBUG PCIEX16(G4) Audio Codec 2280 2242 2260 22110 2280 2260 2242 128Mb... -
Seite 13: Ddr5 Dimm-Steckplätze
M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 Modus) M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x2 Modus) 7. SATA 6 Gb/s Anschlüsse Die SATA 6 Gb/s Anschlüsse ermöglichen Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten über ein SATA-Kabel anzuschließen. PRIME B760-PLUS... - Seite 14 VBUS 8. USB 3.2 (Gen1) Typ-C Frontblendenanschluss TX2+ TX2- Der USB 3.2 (Gen1) Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen1) VBUS RX1- RX2+ Typ-C-Modul für einen zusätzlichen USB 3.2 (Gen1) Typ-C-Anschluss an RX1+ RX2- der Frontblende zu verbinden. Der USB 3.2 (Gen1) Typ-C-Anschluss bietet TX1- TX1+ Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s.
-
Seite 15: Com-Anschluss-Header
Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header. AAFP Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Header zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. HD-audio-compliant pin definition PRIME B760-PLUS... - Seite 16 16. S/PDIF-Ausgangs-Header SPDIF_OUT Über den S/PDIF-Ausgangs-Header können Sie das Sony/Philips Digital Interface (S/PDIF)-Ausgangsmodul anschließen. Das S/PDIF-Modul muss separat erworben werden. 17. SPI TPM-Header Dieser Header unterstützt ein Trusted Platform Module (TPM)- PIN 1 VCCSPI S_SPI_TPM_IRQ# System mit einem Serial Peripheral Interface (SPI), womit S_PLTRST# S_SPI_TPM_CS2# Sie Schlüssel, digitale Zertifikate, Kennwörter und Daten...
- Seite 17 Bitte besuchen Sie die offizielle Webseite Ihrer gekauften Zusatzkarte für weitere Details zur Kompatibilität. PIN 1 Die Zusatzkarte kann nur verwendet werden, wenn sie im PCIEX16 (G4) Steckplatz installiert ist. Stellen Sie sicher, dass Ihre Zusatzkarte in den PCIEX16 (G4) Steckplatz installiert wird. PRIME B760-PLUS...
- Seite 18 1.2.2 Rücktafelanschlüsse Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte. USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschluss. Dieser Universal Serial Bus (USB)-Anschluss ist für USB 3.2 (Gen1) Geräte. 2,5 Gb Ethernet-Anschluss. Dieser Anschluss erlaubt eine 2,5 Gb/s Ethernet-Verbindung zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs.
-
Seite 19: Audio 2-, 4-, 5.1- Oder 7.1-Kanalkonfiguration
Frontlautsprecher Frontlautsprecher Frontlautsprecher (Rückseite) Rosa Center / Subwoofer Center / Subwoofer (Rückseite) Hellgrün Seitenlautsprecher (Frontseite) Rosa (Frontseite) Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit HD-Audio-Modul an der Frontblende, um eine 7.1-Kanal Audioausgabe zu unterstützen. PRIME B760-PLUS... -
Seite 20: Central Processing Unit (Cpu)
KEINESFALLS eine für LGA1155, LGA1156, LGA1151 und LGA1200 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Installation der CPU Seien Sie vorsichtig beim Anheben des Befestigungshebels. - Seite 21 PRIME B760-PLUS 1-11...
-
Seite 22: Systemspeicher
Speichermodule zu erhalten. • Unterstützte Speichertypen, Datenrate (Geschwindigkeit) und Anzahl der DRAM-Module können je nach CPU-Typ und Speicherkonfiguration variieren. Weitere Informationen finden Sie in der Liste unterstützter CPU-/Speichermodule im Support-Register auf der Produktinformationsseite oder unter https://www.asus.com/support/. Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2 DIMM_A2... -
Seite 23: Installieren Eines Dimms
Installieren eines DIMMs So entfernen Sie ein DIMM PRIME B760-PLUS 1-13... -
Seite 24: M.2 Installation
M.2 Installation OPTIONAL • Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, bevor Sie Ihr einseitiges M.2 Speichergerät installieren. • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. Die vorinstallierte Gummiauflage ist mit doppelseitigen M.2 Speichergeräten kompatibel. -
Seite 25: Kapitel 2: Bios- Und Raid-Unterstützung
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 26: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST). -
Seite 27: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 28: Asus Crashfree Bios 3
Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PB760P.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an. -
Seite 29: Raid Konfigurationen
RAID 5- und RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine... - Seite 30 Kapitel 2: BIOS- und RAID-Unterstützung...
-
Seite 31: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb... -
Seite 32: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. - Seite 33 ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.
-
Seite 34: Sicherheitshinweise
Sicherheitshinweise Das mit diesem Produkt mitgelieferte Zubehör wurde für die Verwendung zusammen mit diesem Produkt entworfen und überprüft. Verwenden Sie niemals Zubehör für andere Produkte, um der Gefahr eines Stromschlags oder Brands vorzubeugen. Anhang... -
Seite 35: Vereinfachte Eu-Konformitätserklärung
Français AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l’UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support. -
Seite 36: Garantie
ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie. - Seite 37 PRIME B760-PLUS...
-
Seite 38: Asus Kontaktinformation
ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse: Harkortstraße 21-23, 40880 Ratingen, Deutschland ASUSTeK (UK) LIMITED Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/support. Anhang...
