2. DDR5 DIMM-Steckplätze
Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR5 (Double Data
Rate 5)-Speichermodule ausgestattet.
Weitere Informationen finden Sie im Abschnitt System memory (Systemspeicher).
3. Erweiterungssteckplätze
Dieses Motherboard unterstützt zwei PCIe x16 Grafikkarten und eine PCIe 3.0 x1 Netzwerkkarte, SCSI-
Karte oder andere Karte, die den PCI Express-Spezifikationen entspricht.

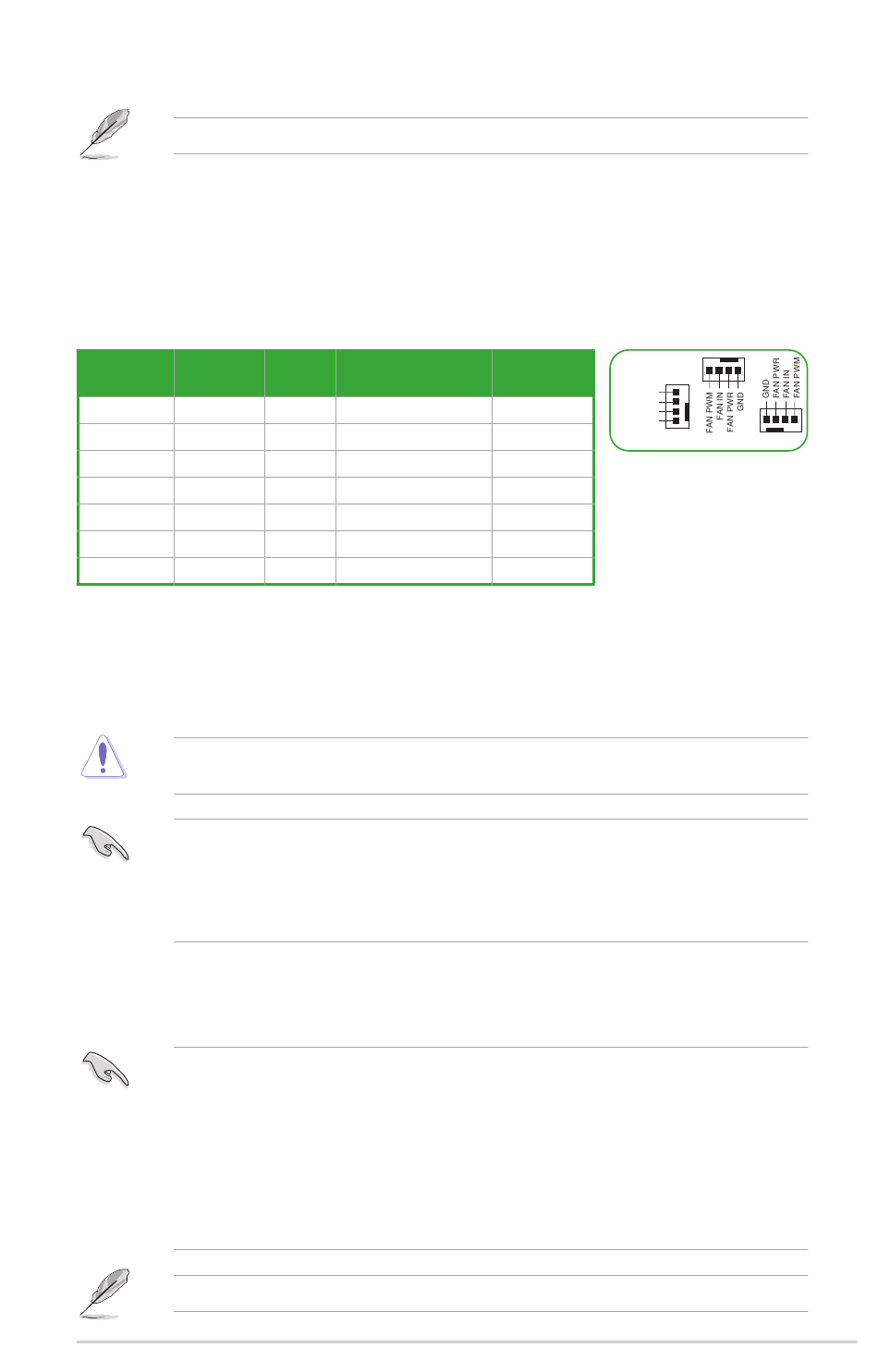

4. Lüfter-Header
Die Lüfter-Header ermöglichen Ihnen, Lüfter zur Kühlung des Systems zu verbinden.
Max.
Header
Stromstärke
CPU_FAN
1A
CPU_OPT
1A
AIO_PUMP
1A
CHA_FAN1
1A
CHA_FAN2
1A
CHA_FAN3
1A
CHA_FAN4
1A
5. Stromanschlüsse
Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die
Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und
drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind.
Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen
Stromstecker anschließen.
•
Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn
Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird
möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
•
Wenn Sie zwei High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein
Netzteil mit 1000 W Leistung oder höher, um die Systemstabilität zu gewährleisten.
6. M.2 Steckplätze (Key M)
Die M.2-Steckplätze ermöglichen Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module.
•
Intel Prozessoren der 13. und 12. Generation
M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 - Intel Prozessoren der
13. & 12. Generation unterstützen den PCIe 4.0 x4 Modus
•
Intel B760 Chipsatz
M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 3.0 x4 Modus)
M.2_3 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 Modus)
•
Der M.2_2 Steckplatz teilt sich die Bandbreite mit PCIE X1 und WiFi Key E. Der M.2_2 wird im PCI 3.0
x2 Modus ausgeführt, wenn ein Gerät entweder im PCIE x1 oder WiFi Key E Steckplatz erkannt wird.
Das M.2 SSD-Modul muss separat erworben werden.
ProArt B760-CREATOR
Max.
Standard-
Leistung
geschwindigkeit
12W
Q-Fan-gesteuert
12W
Q-Fan-gesteuert
12W
Volle Geschwindigkeit
12W
Q-Fan-gesteuert
12W
Q-Fan-gesteuert
12W
Q-Fan-gesteuert
12W
Q-Fan-gesteuert
Gemeinsame
Steuerung
FAN PWM
FAN IN
A
FAN PWR
GND
A
-
-
-
-
-
1-3
