Montageanleitung / Instructions de montage
Installation Instructions / Montagehandleiding
Indicaciones de montaje
Ref. 334032
Elektrische Viehbürste Relax
1. Vorwort
Die „Elektrische Viehbürste Relax" entspricht den geltenden europäischen
Richtlinien in Bezug auf Sicherheit und Gesundheit.
Sie ist mit einem CE-Zeichen versehen.
Der Inverkehrbringer haftet nicht für Unfälle oder Schäden, die Folge sind von:
• Versäumnis des sorgfältigen Durchlesens der Montage- und Bedienungs-
anleitung oder Nichtbeachtung der darin enthaltenen Anweisungen
• Bedienungsfehlern, unfachmännischer Wartung oder anderer Nutzung
als im Folgenden beschrieben
• Änderungen an der Viehbürste oder deren Zubehör durch den Bediener oder Dritte, denen nicht schriftlich
zugestimmt wurde.
Unser Programm wird kontinuierlich verbessert und auf dem neuesten Stand gehalten. Änderungen in den Ausführungen
behalten wir uns ohne vorherige Bekanntgabe vor. Bitte bewahren Sie die Montage- und Bedienungsanleitung gut auf.

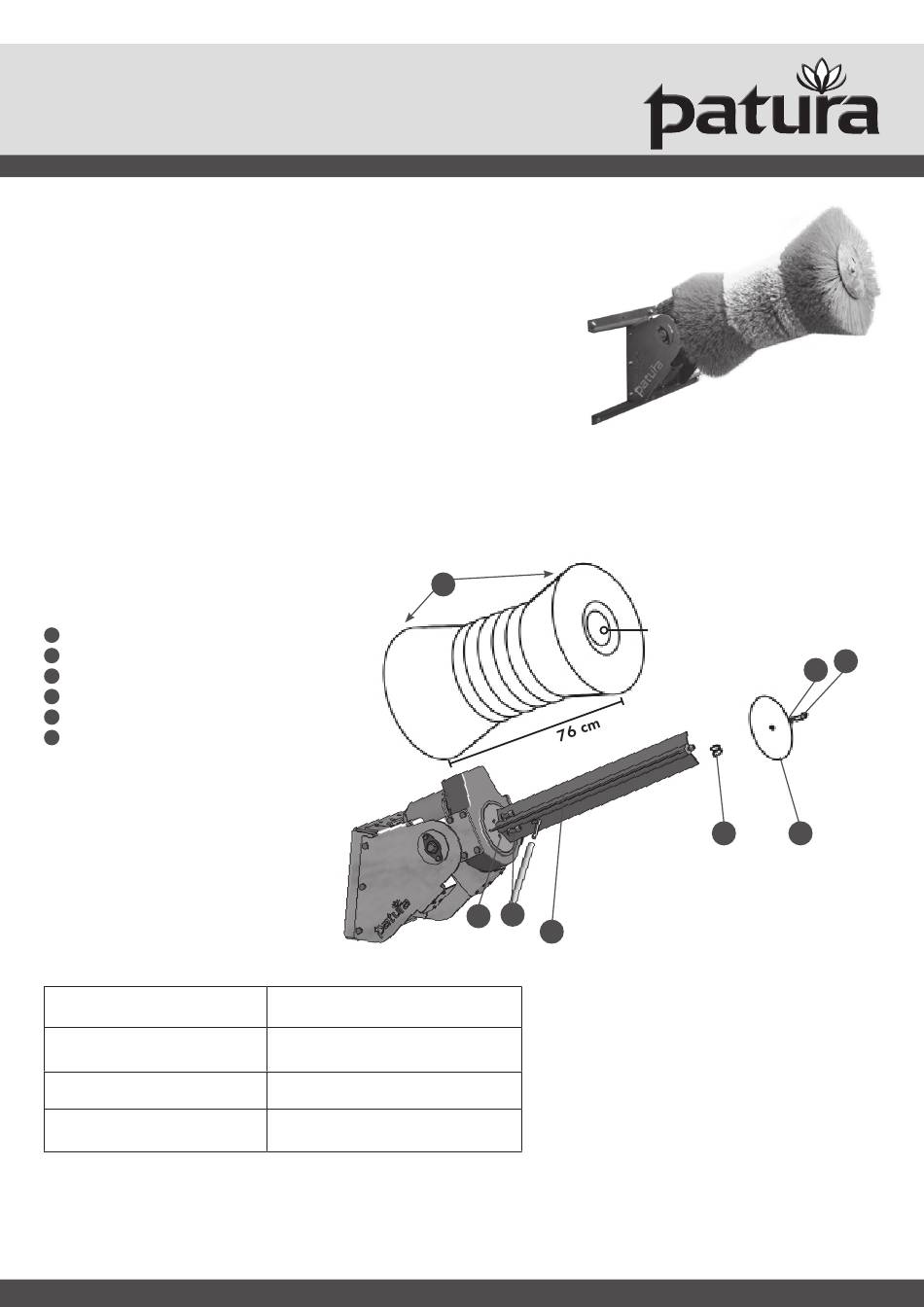

2. Bauteile
Rahmen mit Motor und Getriebe
4 Zahnscheiben
1
4 Inbusschrauben
2
Bürstenset
3
Blockierplättchen
4
Bürstenachse
5
Abschlussscheibe
6
3. Technische Daten
• Maße: siehe Abbildung
• Gewicht: 82 kg
• Spannung: 230 V, 50 Hz
• Leistung: 120 W
• Umdrehungen: 30/min.
3.1. Registrierung
Tragen Sie folgende Daten, die Sie vom Typenschild ablesen können, hier ein:
Seriennummer:
Produktionsnummer:
Referenznummer:
Spannung:
Geben Sie bei Korrespondenz und Bestellung von Ersatzteilen immer diese Daten an.
3
2
1
5
w w w. p a t u r a . c o m
Ø 45 cm
1
4
5
2
