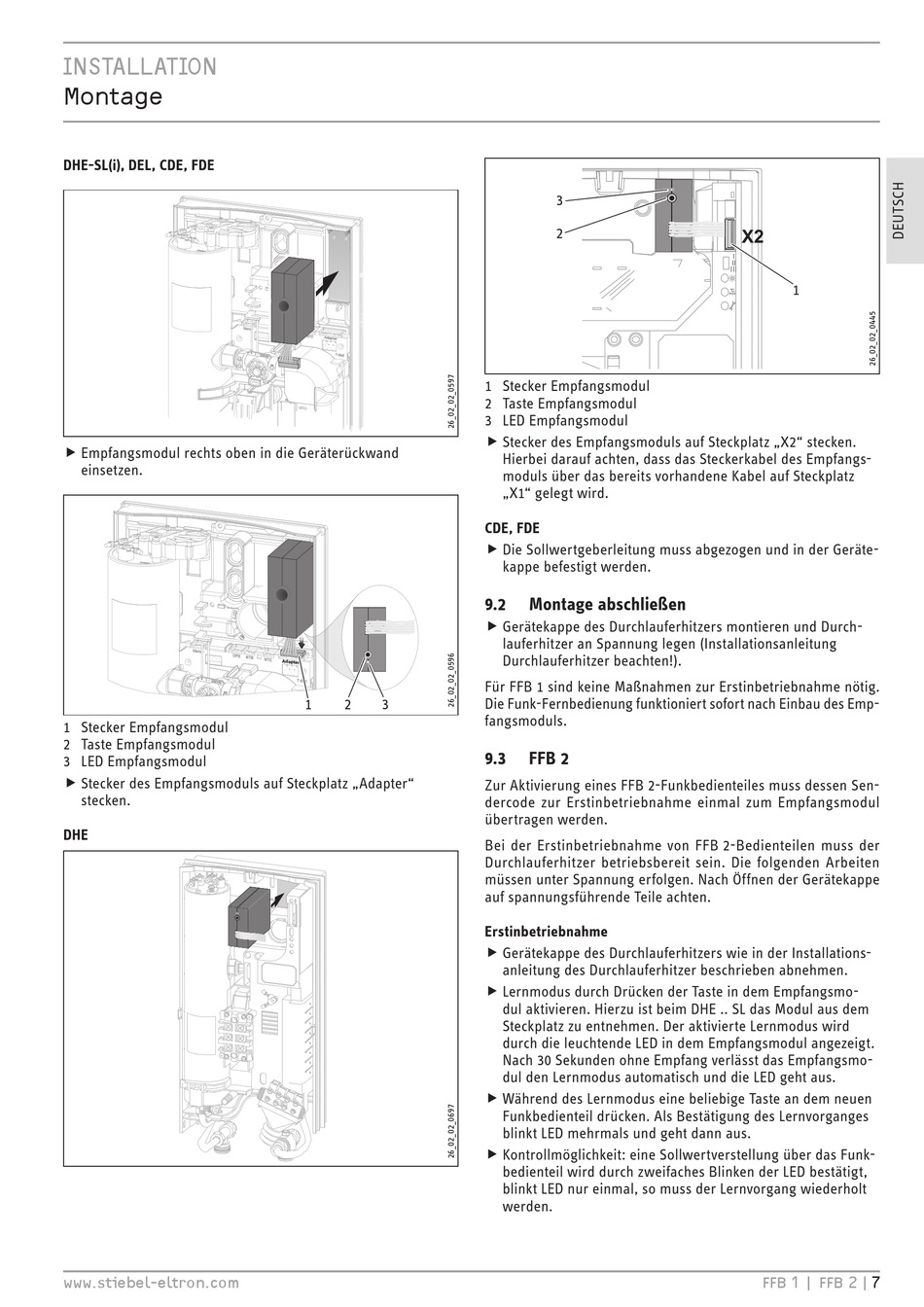

INSTALLATION
Montage
DHE-SL(i), DEL, CDE, FDE
f Empfangsmodul rechts oben in die Geräterückwand f
einsetzen.
1 Stecker Empfangsmodul
2 Taste Empfangsmodul
3 LED Empfangsmodul
f Stecker des Empfangsmoduls auf Steckplatz „Adapter" f
stecken.
DHE
www.stiebel-eltron.com
1 2 3
3
2
1 Stecker Empfangsmodul
2 Taste Empfangsmodul
3 LED Empfangsmodul
f Stecker des Empfangsmoduls auf Steckplatz „X2" stecken. f
Hierbei darauf achten, dass das Steckerkabel des Empfangs-
moduls über das bereits vorhandene Kabel auf Steckplatz
„X1" gelegt wird.
CDE, FDE
f Die Sollwertgeberleitung muss abgezogen und in der Geräte- f
kappe befestigt werden.
9.2 Montage abschließen
f Gerätekappe des Durchlauferhitzers montieren und Durch- f
lauferhitzer an Spannung legen (Installationsanleitung
Durchlauferhitzer beachten!).
Für FFB 1 sind keine Maßnahmen zur Erstinbetriebnahme nötig.
Die Funk-Fernbedienung funktioniert sofort nach Einbau des Emp-
fangsmoduls.
9.3 FFB 2
Zur Aktivierung eines FFB 2-Funkbedienteiles muss dessen Sen-
dercode zur Erstinbetrieb nahme einmal zum Empfangsmodul
übertragen werden.
Bei der Erstinbetriebnahme von FFB 2-Bedienteilen muss der
Durchlauferhitzer betriebsbereit sein. Die folgenden Arbeiten
müssen unter Spannung erfolgen. Nach Öffnen der Gerätekappe
auf spannungsführende Teile achten.
Erstinbetriebnahme
f Gerätekappe des Durchlauferhitzers wie in der Installations- f
anleitung des Durchlauferhitzer beschrieben abnehmen.
f Lernmodus durch Drücken der Taste in dem Empfangsmo- f
dul aktivieren. Hierzu ist beim DHE .. SL das Modul aus dem
Steckplatz zu entnehmen. Der aktivierte Lernmodus wird
durch die leuchtende LED in dem Empfangsmodul angezeigt.
Nach 30 Sekunden ohne Empfang verlässt das Empfangsmo-
dul den Lernmodus automatisch und die LED geht aus.
f Während des Lernmodus eine beliebige Taste an dem neuen f
Funkbedienteil drücken. Als Bestätigung des Lernvorganges
blinkt LED mehrmals und geht dann aus.
f Kontrollmöglichkeit: eine Sollwertverstellung über das Funk- f
bedienteil wird durch zweifaches Blinken der LED bestätigt,
blinkt LED nur einmal, so muss der Lernvorgang wiederholt
werden.
X2
1
FFB 1 | FFB 2 | 7
