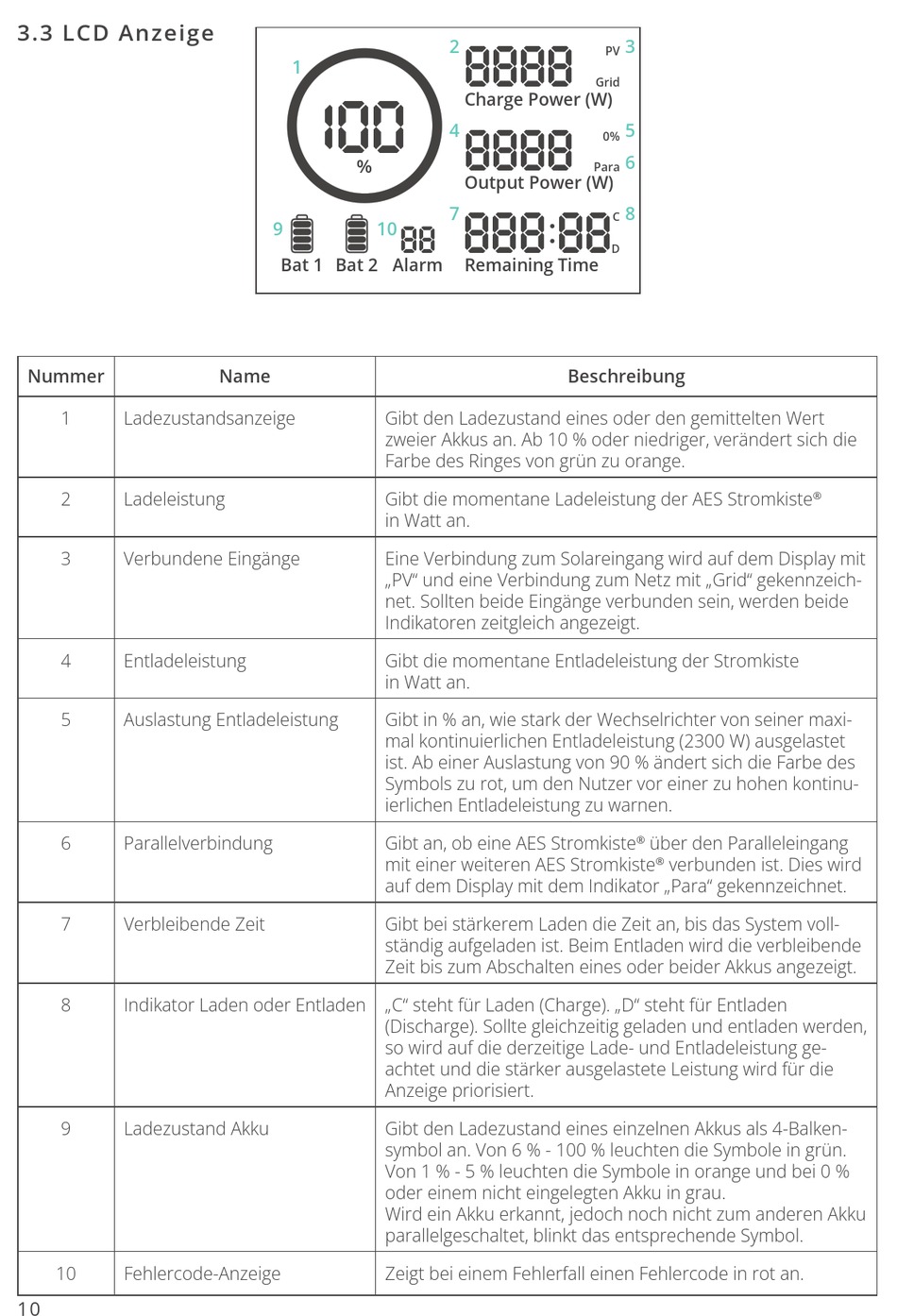

3.3 LCD Anzeige
Nummer
1
Ladezustandsanzeige
2
Ladeleistung
3
Verbundene Eingänge
4
Entladeleistung
5
Auslastung Entladeleistung
6
Parallelverbindung
7
Verbleibende Zeit
8
Indikator Laden oder Entladen
9
Ladezustand Akku
10
Fehlercode-Anzeige
10
1
100
%
9
10
Bat 1 Bat 2 Alarm
Name
Gibt den Ladezustand eines oder den gemittelten Wert
zweier Akkus an. Ab 10 % oder niedriger, verändert sich die
Farbe des Ringes von grün zu orange.
Gibt die momentane Ladeleistung der AES Stromkiste
in Watt an.
Eine Verbindung zum Solareingang wird auf dem Display mit
„PV" und eine Verbindung zum Netz mit „Grid" gekennzeich-
net. Sollten beide Eingänge verbunden sein, werden beide
Indikatoren zeitgleich angezeigt.
Gibt die momentane Entladeleistung der Stromkiste
in Watt an.
Gibt in % an, wie stark der Wechselrichter von seiner maxi-
mal kontinuierlichen Entladeleistung (2300 W) ausgelastet
ist. Ab einer Auslastung von 90 % ändert sich die Farbe des
Symbols zu rot, um den Nutzer vor einer zu hohen kontinu-
ierlichen Entladeleistung zu warnen.
Gibt an, ob eine AES Stromkiste
mit einer weiteren AES Stromkiste
auf dem Display mit dem Indikator „Para" gekennzeichnet.
Gibt bei stärkerem Laden die Zeit an, bis das System voll-
ständig aufgeladen ist. Beim Entladen wird die verbleibende
Zeit bis zum Abschalten eines oder beider Akkus angezeigt.
„C" steht für Laden (Charge). „D" steht für Entladen
(Discharge). Sollte gleichzeitig geladen und entladen werden,
so wird auf die derzeitige Lade- und Entladeleistung ge-
achtet und die stärker ausgelastete Leistung wird für die
Anzeige priorisiert.
Gibt den Ladezustand eines einzelnen Akkus als 4-Balken-
symbol an. Von 6 % - 100 % leuchten die Symbole in grün.
Von 1 % - 5 % leuchten die Symbole in orange und bei 0 %
oder einem nicht eingelegten Akku in grau.
Wird ein Akku erkannt, jedoch noch nicht zum anderen Akku
parallelgeschaltet, blinkt das entsprechende Symbol.
Zeigt bei einem Fehlerfall einen Fehlercode in rot an.
2
8888
Charge Power (W)
4
8888
Output Power (W)
7
888 88
88
Remaining Time
Beschreibung
3
PV
Grid
5
0%
6
Para
8
C
D
über den Paralleleingang
®
verbunden ist. Dies wird
®
®
