8 de | Systemübersicht

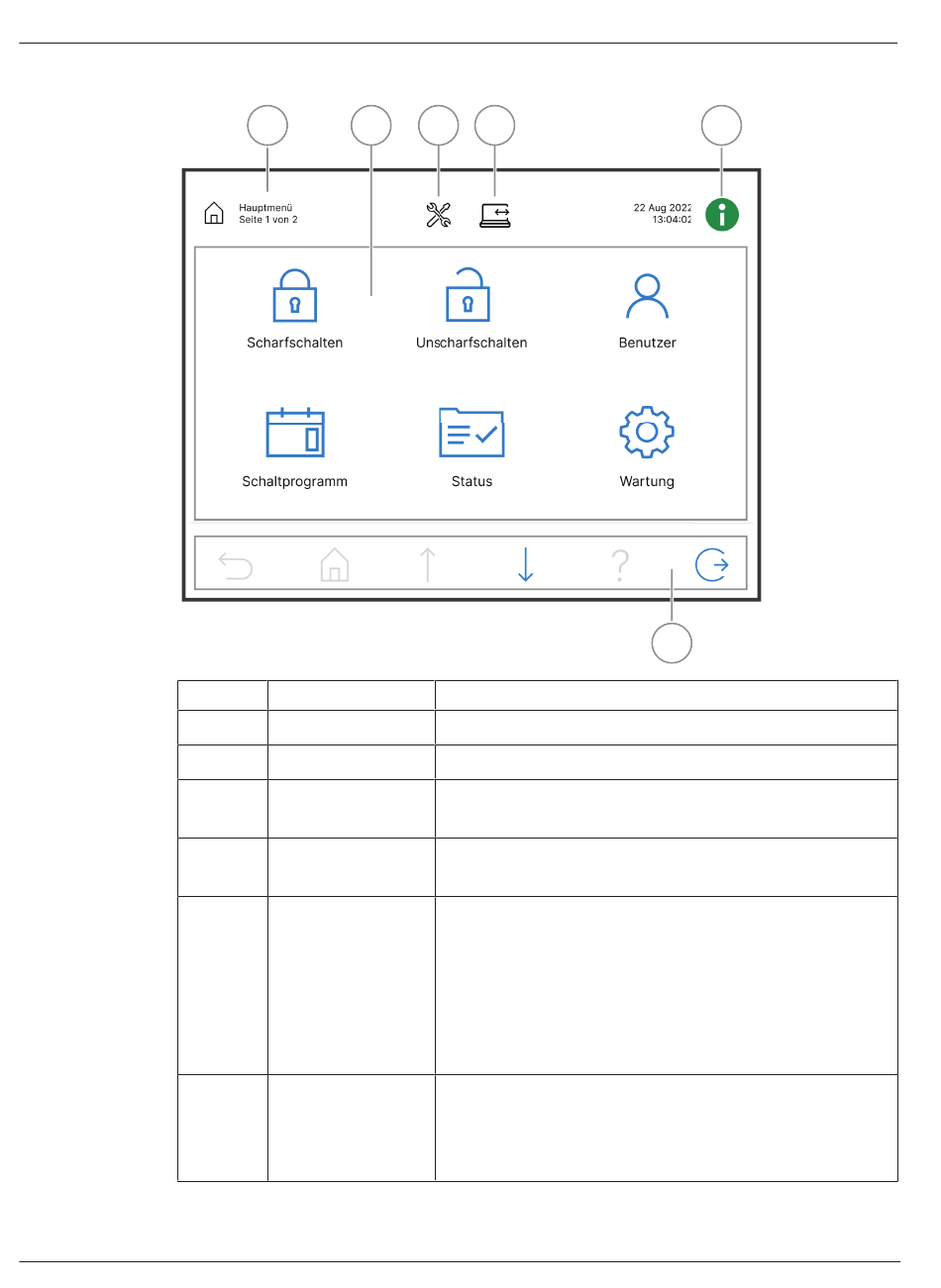

Hauptmenü – Bildschirm 1
Element
1
2
3
4
5
6
2023-03 | V01 | F.01U.409.074
1 2 3
Komponente
Bildschirmname
Menüsymbole
Symbol
„Errichtermodus"
Symbol „RPS-
Verbindung"
Symbol
„Informationen"
Navigationsleiste
Bedienungsanleitung
4
Beschreibung
Diese Informationen bezeichnen den aktiven Bildschirm.
Diese Symbole dienen zum Durchführen von Aufgaben.
Dieses Symbol zeigt an, dass sich das Bedienteil im
Errichtermodus befindet.
Dieses Symbol zeigt an, dass die Fernparametrier-Software
für MAP (RPS for MAP) mit der Zentrale verbunden ist.
Dieses Symbol wird zur Anzeige weiterer
Systeminformationen und zum Löschen von Ereignissen,
Alarmen oder Störungen verwendet.
Rot blinkend: Systemereignisse und Alarme noch nicht
gelöscht
Gelb blinkend: Systemstörungen noch nicht gelöscht
Grün: keine weiteren Systeminformationen verfügbar
Diese Symbole werden zur Navigation im System, zum
Suchen von Aufgaben oder zum Anzeigen von
Systeminformationen verwendet. Ausgegraute Symbole
sind nicht aktiviert.
MAP touch keypad 5000
5
6
