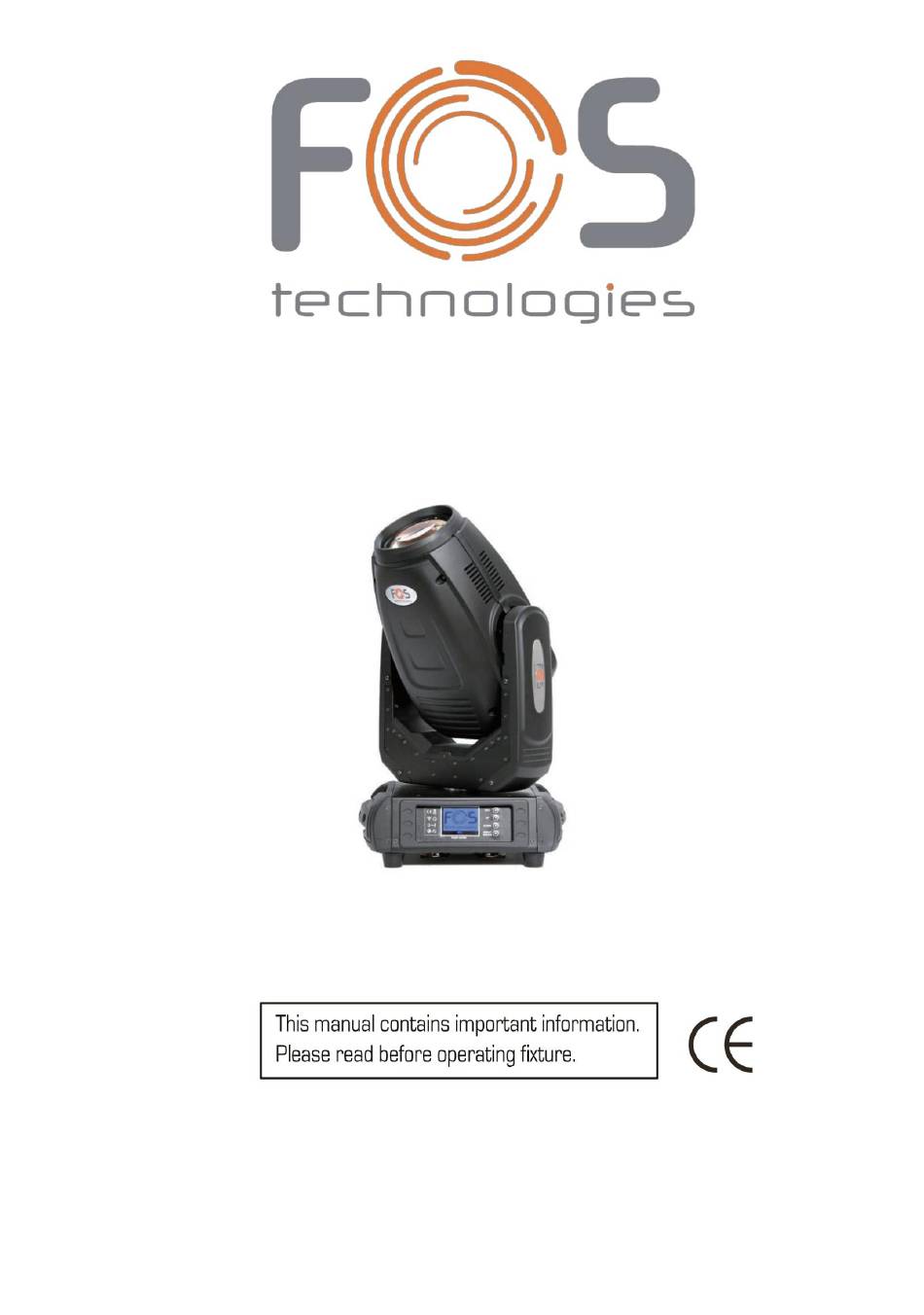

- Seite 1 Machine Translated by Google FOS 12R Hybrid PRO Benutzerhandbuch...
- Seite 2 Machine Translated by Google INHALT Kapitel 1 Installation und Aufmerksamkeit...................... 1 Wartung........................1 2. Erklärung..........................1 3. Sicherheitshinweise........................1 4. Hauptmerkmale..........................1 5. Kabelverbindung (DMX)..................2 6. Rigging (optional).........................2 Kapitel 2 Panel-Bedienung......
- Seite 3 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD Kapitel 1 Installation und Aufmerksamkeit 1. Wartung ÿ Um das Risiko eines Stromschlags oder eines Brandes zu verringern, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. ÿ Die gelegentliche Verwendung verlängert die Lebensdauer dieses Artikels. ÿ Bitte entfernen Sie den Lüfter und das und optische Linse, um einen guten Arbeitszustand aufrechtzuerhalten.
- Seite 4 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD ÿ Frostfilter zum Waschen ÿ 0-100 % mechanisches Dimmen, mechanisches Dimmen und freies Dimmen verfügbar. ÿ Strobe-Makrosteuerung verfügbar. ÿ Abstrahlwinkel: 3,8°-20° ÿ Überhitzungsschutz ÿ Stromeingang: 100–240 V, 50/60 Hz ÿ...
- Seite 5 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD ÿ Schrauben zum Klemmen müssen fest angezogen sein. Nehmen Sie eine M12-Schraube (Klasse 8.8 oder höher). Klemmhalterung und schrauben Sie dann die Muttern fest. ÿ Richten Sie die beiden Aufhängepunkte an der Unterseite der Klemme aus. Verschluss nach unten einsetzen, verriegeln zwei Hebel um 1/4 Drehung im Uhrzeigersinn;...
- Seite 6 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD Kapitel 2 Panel-Bedienung 1. Kurz Das Diagramm des Lichtpanels ist in Abbildung 3 dargestellt. Der linke Bereich ist ein TFT-Display, die Touch-Unterstützung und der rechte Bereich sind Menütasten. Für die Bedienung und Einstellung können sowohl Touch- als auch Codierungstasten verwendet werden. Anzeige und Bedienung wie bei „Android-Betriebssystem“.
- Seite 7 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD Eine andere Möglichkeit ist der Roll-Encoder auf der rechten Seite des Panels. ÿ Wert anwenden: Wenn der Wert geändert wurde, klicken Sie links unten auf „Anwenden“. Ecke zum Anwenden auf das Licht, aber nicht gespeichert; ÿ...
- Seite 8 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD 3. Bedienungs- und Parameteranweisung Rufen Sie mit dem folgenden Vorgang das in Abbildung 6 gezeigte Untermenü (Parametermenü) auf. ÿ Klicken Sie im Hauptmenü auf die 1/6-Funktionstaste, um in das entsprechende Parametermenü zu gelangen. ÿ Klicken Sie im Untermenü...
- Seite 9 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD Abbildung 8 Seite des Arbeitsmodus 3. Anzeige einstellen Lichtunterstützung 2 Sprachen, Rotationsanzeige, Rufen Sie die Seite wie in Abbildung 9 gezeigt auf, um die Parameter festzulegen Folgendes: ÿ Sprache: Wählen Sie die Anzeige als vereinfachtes Chinesisch oder Englisch. ÿ...
- Seite 10 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD ÿ FOCUS: Bereich von 0 bis 255; ÿ FARBE: Bereich von 0 bis 255; ÿ GOBO: Bereich von 0 bis 255; ÿ PRISM: Bereich von 0 bis 255; ÿ FROST: Bereich für 0 bis 255;ÿ...
- Seite 11 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD 6. INFO Rufen Sie die Seite auf, wie in Abbildung 12 gezeigt: ÿ Aktuellen Betriebsmodus, Adresse, Version und Laufzeit des Geräts anzeigenÿ ÿ DMXClr: Klicken Sie hier, um alle DMX-Daten auf „0“ zu löschen. ÿ...
- Seite 12 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD 2 DMX-Modi: 24 Kanäle (Standard) und 16 Kanäle (einfach), wie in Tabelle 1 gezeigt: Tabelle 1 Kanalkurzfassung Modus/Kanal Benennen Sie DMX-Wertfunktionen 0~255 Pfanne Schwenkbewegung um 540 Pan Fein 0~255 Feine Kontrolle der Schwenkbewegung 0~255 Neigung...
- Seite 13 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD 139~143 Farbe 3 144~147 Farbe 4 148~152 Farbe 5 153~157 Farbe 6 158~161 Farbe 7 162~166 Farbe 8 167~171 Farbe9 172~176 Farbe 10 177~180 Farbe 11 181~185 Farbe 12 186~189 Farbe 13 190~215...
- Seite 14 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD 168~175 Gobo 11 Shake (Langsam bis schnell) 176~183 Gobo 12 Shake (Langsam bis schnell) 184~191 Gobo 13 Shake (Langsam bis schnell) 192~199 Gobo 14 Shake (Langsam bis schnell) 200~201 Strahlen/öffnen 202~221...
- Seite 15 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD 138~145 Gobo 2 Shake (langsam bis schnell) 146~153 Gobo 3 Shake (langsam bis schnell) 154~161 Gobo 4 Shake (langsam bis schnell) 162~169 Gobo 5 Shake (langsam bis schnell) 170~177 Gobo 6 Shake (langsam bis schnell) 178~185...
- Seite 16 Machine Translated by Google 280 W BEAM SPOT WASH 3-IN-1 MOVING HEAD Prismenindizierung 0~255 0~200° Prisma rotiert Rot.Prisma Keine Rotation 1~127 Leitet die Prismenrotation von schnell nach langsam weiter 128~129 Keine Rotation 130~255 Rückwärtsrotation des Prismas von langsam nach schnell 0~64 Keine Funktion Frost...
