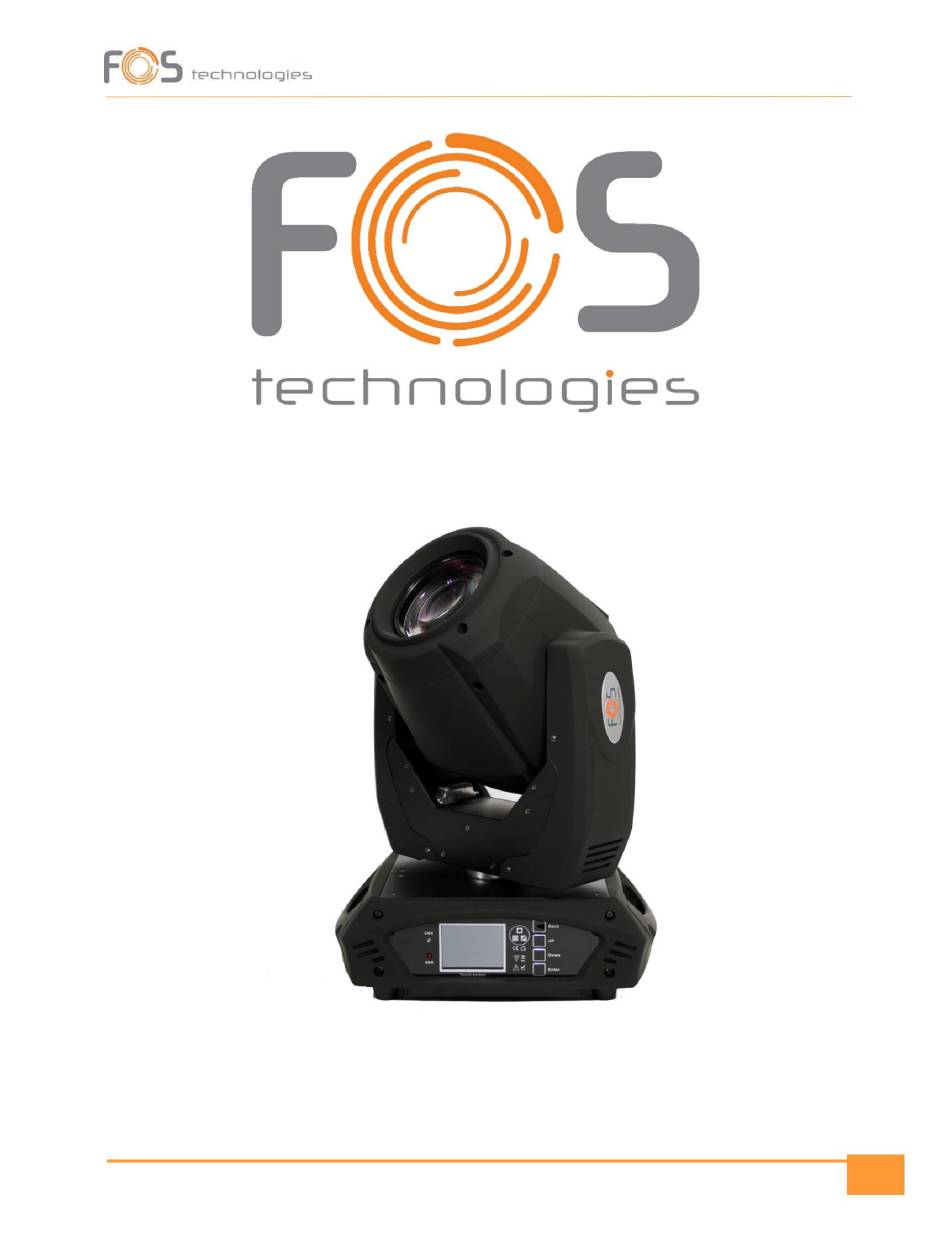

- Seite 1 Machine Translated by Google FOS BEAM 7R Hybrid Plus...
-
Seite 2: Produktspezifikationen
Machine Translated by Google PRODUKTSPEZIFIKATIONEN TECHNISCHE SPEZIFIKATION Spannung: 110/240 Volt Wechselstrom, 50/60 Hz. Stromverbrauch: 260 Watt. Lichtquelle: 7R, 230 W, 8000 K. Leuchtkraft: 12000 Lumen bei 10 Metern. Farben: 13 Farben + Weiß. Gobos: 14 Gobos + offen. Strahleffekte: • Drehprisma mit 8 Facetten. •... -
Seite 3: Schutz Gegen Feststoffe Und Wasser
Machine Translated by Google Erde muss immer mit der Erde verbunden sein. Stellen Sie sicher, dass alle Teile der Ausrüstung sauber und staubfrei gehalten werden. Das Produkt darf nur in trockener Umgebung betrieben und gelagert werden! Spritzwasser, Regen, Feuchtigkeit, Nebel können die Schutzisolierung beeinträchtigen, was zu tödlichen Stromschlägen führen kann! Der Grenzwert für die relative Luftfeuchtigkeit liegt bei 50 % bei 45 °C. -
Seite 4: Vorübergehende Nutzung
Machine Translated by Google IP65: geschützt gegen Staub und drückendes Wasser von allen Seiten. TYPISCHER SCHUTZ FÜR DEN AUSSENBEREICH BEWERTETE VERANSTALTUNGSGERÄTE MIT WASSERDICHTER STROM- UND SIGNALVERBINDUNG. IP67: abgeschirmt gegen Staub und geschützt gegen versehentliches kurzzeitiges Untertauchen. SCHUTZ GEGEN UNBEABSICHTIGTES UNTERTUCH IN EINEM VORÜBERGEHEND ÜBERFLUTETEN GEBIET. VORÜBERGEHENDE NUTZUNG Veranstaltungsequipment ist für den temporären Einsatz konzipiert. - Seite 5 Machine Translated by Google Die abgehängte Montage dieses Lichteffekts erfordert ein passendes Aufhängungssystem! Der Lichteffekt darf niemals frei schwingend fixiert werden. Bei der Hängemontage dürfen sich keine Personen unter dem Lichteffekt aufhalten! Sie müssen dieses Gerät mit einer zweiten unabhängigen Sicherheitsstütze installieren. Die Sicherheitsabstützung muss gewährleisten, dass bei Ausfall des Hauptarms der Vorrichtung weder Montageteile noch die Vorrichtung selbst herunterfallen.
- Seite 6 Machine Translated by Google Menübildschirm Mit den vier Tasten unter dem Bildschirm können Sie ganz einfach durch die Menüoptionen navigieren. Die Navigation im Menü ist einfach! Mit den Auf-/Ab-Tasten bewegen Sie sich durch die Menüoptionen. Drücken Sie die Eingabetaste, um das Untermenü der von Ihnen gewählten Option aufzurufen. Mit den Auf-/Ab-Tasten bewegen Sie sich durch die Optionen des Untermenüs.
-
Seite 7: Kanalmodi
Machine Translated by Google • P/T-Rektifizierung: Ein/Aus • Schwenkversatz • Neigungsversatz • Lampensteuerung: Einschalten / Manuell / Zurücksetzen abgeschlossen • Datenspeicherung: Ein / Aus • Werkseinstellungen Status: • Arbeitsmodus • Adresse • Ausführung • Verstreichen • Gesamtstunden Escape: Rückkehr zum Hauptmenü. Kanalmodi 16 Kanäle 1. - Seite 8 Machine Translated by Google • 91 – 95 CTO 320 • 96 – 99 CTO 320 – CTO 260 • 100 – 104 CTO 260 • 105 – 108 CTO 260 – CTB • 109 – 113 CTB • 114 – 117 CTB – Dewberry • 118 – 122 Dewberry •...
- Seite 9 Machine Translated by Google • 205 – 211 Northern Star Shake • 212 – 217 Radial Dots Shake • 218 – 223 Wave Line Shake • 224 – 230 Star Shake • 231 – 236 Lüfterblätter schütteln • 237 – 243 gebogener quadratischer Shaker. • 244 –...
- Seite 10 Machine Translated by Google • 22 – 27 Orange – Aquamarin • 28 – 31 Aquamarin • 32 – 36 Aquamarin – Grün • 37 – 40 Grün • 41 – 45 Grün – Hellgrün • 46 – 49 Hellgrün • 50 – 54 Hellgrün –...
- Seite 11 Machine Translated by Google • 46 – 50 Wellenlinie • 51 – 55 Sterne • 56 – 60 Lüfterflügel • 61 – 65 Gebogenes Quadrat • 66 – 70 Zwei-Blatt-Lüfter • 71 – 75 Vier Punkte • 76 – 120 CW-Rotation von schnell nach langsam •...
-
Seite 12: Allgemeine Informationen
Machine Translated by Google 16. Lampensteuerung • 0 – 25 Keine Funktion • 26 – 100 Lampe AUS • 101 – 255 Lampe EIN 17. Schwenk-/Neigezeit 18. Farbradzeit 19. Strahlzeit (Frost, Fokus, Prisma) 20. Pilzzeit Allgemeine Informationen Sicherung austauschen: Trennen Sie das Gerät immer vom Stromnetz, bevor Sie eine Sicherung austauschen. Verwenden Sie nur die entsprechende Sicherung desselben Typs und derselben Nennleistung.
