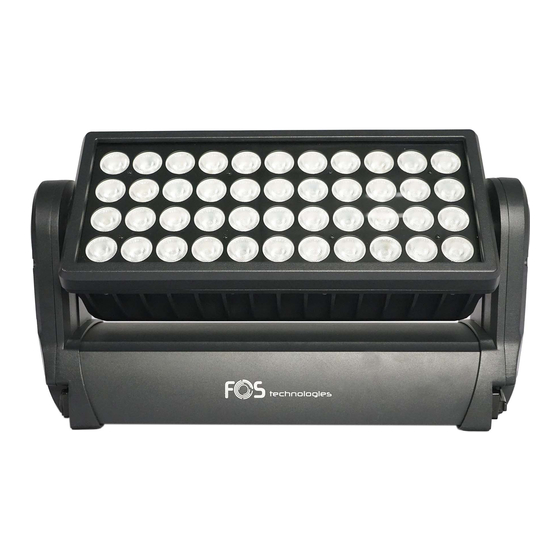

44X10W RGBW 4IN1 LED MOVING WASH LIGHT
Dieses Produkthandbuch enthält wichtige Informationen zum Tresor
Installation und Verwendung dieses Projektors. Bitte lesen und befolgen Sie diese Anweisungen
Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen an einem sicheren Ort auf.
Benutzerhandbuch
Bitte lesen Sie die Gebrauchsanweisung vor der Verwendung sorgfältig durch
Werbung
Verwandte Anleitungen für FOS Technologies F-6 Go
Inhaltszusammenfassung für FOS Technologies F-6 Go
- Seite 1 Machine Translated by Google 44X10W RGBW 4IN1 LED MOVING WASH LIGHT Dieses Produkthandbuch enthält wichtige Informationen zum Tresor Installation und Verwendung dieses Projektors. Bitte lesen und befolgen Sie diese Anweisungen Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen an einem sicheren Ort auf. Benutzerhandbuch Bitte lesen Sie die Gebrauchsanweisung vor der Verwendung sorgfältig durch...
- Seite 2 Machine Translated by Google INHALTSVERZEICHNIS 1. Dimension....................3 2. Sicherheitsinformationen..............3 3. Vorbereitung der Installation ..............5 4. Installation..................6 5. Anschließen an die Wechselstromversorgung ............6 6. Konfigurieren des Geräts................7 7.
- Seite 3 Machine Translated by Google 1. Dimension 2. Sicherheitsinformationen WARNUNG! Lesen Sie vorher die Sicherheitshinweise in diesem Abschnitt Auspacken, Installieren, Einschalten oder Betreiben dieses Produkts. Bei diesen Leuchten handelt es sich um Multiumgebungsleuchten mit einem IP-Schutzgrad von 65, die nur für den professionellen Einsatz bestimmt sind. Sie sind nicht für den Hausgebrauch geeignet. Lesen Sie die folgenden Sicherheitsvorkehrungen sorgfältig durch, bevor Sie das Gerät installieren oder in Betrieb nehmen.
- Seite 4 Machine Translated by Google WARNUNG! Risiko eines elektrischen Schlages. ÿ Schalten Sie das Gerät immer aus bzw. ziehen Sie den Netzstecker, bevor Sie Abdeckungen entfernen. ÿ Stellen Sie sicher, dass der Strom ausgeschaltet ist, wenn Sie das Gerät an das Stromnetz anschließen Netzversorgung.
- Seite 5 Machine Translated by Google WARNUNG! Treffen Sie Maßnahmen, um Personenschäden vorzubeugen. ÿ Schauen Sie nicht aus nächster Nähe direkt in die Lichtquelle. ÿ Treffen Sie Vorsichtsmaßnahmen, um Verletzungen durch Stürze bei Arbeiten in der Höhe zu vermeiden. ÿ Stellen Sie bei einer dauerhaften Installation sicher, dass die Leuchte mit geeigneter korrosionsbeständiger Hardware sicher an einer tragenden Oberfläche befestigt ist.
- Seite 6 Machine Translated by Google 4. Installation Das Gerät kann in jeder beliebigen Ausrichtung installiert werden. Bei horizontaler Installation mit einem Abstrahlwinkel nach unten kann sich jedoch möglicherweise Wasser in den Ventilatorschächten ansammeln. Bei normalem Betrieb verdunstet die Feuchtigkeit. An Standorten mit starkem Niederschlag möchten Sie jedoch möglicherweise einen Regenschutz über der Vorrichtung anbringen oder die Position und Ausrichtung der Vorrichtung ändern, um Wasseransammlungen zu minimieren.
- Seite 7 Machine Translated by Google 4 Leuchten sind über denselben 10-A-Schutzschalter vom Typ C angeschlossen. 7 Leuchten sind über denselben 16-A-Schutzschalter vom Typ C angeschlossen. Das Gerät muss geerdet sein und von der Wechselstromversorgung isoliert werden können. Die Wechselstromversorgung muss zum Schutz vor Fehlern mit einer Sicherung oder einem Schutzschalter ausgestattet sein.
- Seite 8 Machine Translated by Google Einstellung statische Farbe manuell festlegen Das Gerät kann mithilfe der „Manuellen Farbe“ so konfiguriert werden, dass eine vordefinierte und statische Farbe angezeigt wird (siehe „Steuerungsmenü“ auf Seite 13). Es könnte Ihren Bedürfnissen entsprechen, wenn Sie keinen DMX-Controller für die Farbmischung benötigen. Nutzung des Standalone-Betriebs Beim eigenständigen Betrieb ist das Gerät nicht an ein Steuergerät angeschlossen, sondern mit zwei Modi (Auto Color, Auto Fade) vorprogrammiert, die kontinuierlich in einer Schleife abgespielt werden.
- Seite 9 Machine Translated by Google 8. Konfigurieren des Geräts für die DMX-Steuerung Über DMX Das Gerät kann mithilfe von Signalen gesteuert werden, die von einem DMX-Controller auf mehreren Kanälen gesendet werden (die je nach eingestelltem DMX-Modus variieren). Der erste Kanal, der zum Empfangen von Daten von einem DMX-Steuergerät verwendet wird, heißt die DMX-Startadresse.
- Seite 10 Machine Translated by Google Einstellen der DMX-Adresse Die DMX-Adresse ist auf dem Hauptbildschirm zu sehen. Um die Adresseinstellung zu ändern, drücken Sie den Aufwärtspfeil, um die Adresse zu erhöhen, oder den Abwärtspfeil, um die Einstellung zu verringern. Wenn die gewünschte Adresse angezeigt wird, drücken Sie die Eingabetaste, um die Einstellung zu speichern.
- Seite 11 Machine Translated by Google 10. DMX-Protokolle Die Konfiguration von DMX wird im Abschnitt „Einstellen des DMX-Modus“ auf Seite 10 beschrieben. Kanal Wert Funktion 12CH Neigung : 0-255 Neigungsbewegung Fein kippen: 0-255 Feine Neigungsbewegung Dimmer: 0-255 Alle Dimmer Blitz: Keine Funktion 6-42 Strobe-Makro 1 43-85...
- Seite 12 Machine Translated by Google 46-115 Farbänderungsmakro 116-185 Makro zur Farbüberblendung 186-255 Farbimpuls-Makro Farbtemperatur: 0-255 Warmes bis kaltes Weiß Neigungsgeschwindigkeit: 0-255 Geschwindigkeit der Neigungsbewegung von schnell nach langsam Dimmergeschwindigkeit: 0-255 Dimmergeschwindigkeit von schnell nach langsam 11. Steuerungsmenü Anzeige: MENÜ Zur Auswahl der Programmierfunktionen (drücken, um den Bildschirm zu entsperren) AB Um in den ausgewählten Funktionen rückwärts zu gehen HOCH Zum Vorwärtsgehen in den ausgewählten Funktionen...
- Seite 13 Machine Translated by Google 2. Wenn „DMX-Adresse 001 einstellen“ angezeigt wird, drücken Sie die Taste „AUF “ oder „ AB“ . Erhöhen oder verringern Sie den Wert der DMX-Adresse. 3 Drücken Sie „ENTER“ , um zu speichern und zu beenden. Drücken Sie „Abbrechen“, um nicht zu speichern und zu beenden. Level 1 Level 2 Beschreibung...
- Seite 14 Machine Translated by Google 12. Spezifikation Technische Daten LED-Typ: 10 W RGBW 4in1 LEDs LED-Anzahl: 44 LED-Farben: RGBW Bewegung Auflösung: 8-16 Bit Neigung (Grad): 185° Kontrolle Steuermodi: 5CH / 12CH Anzeige: LCD Protokoll: USITT DMX-512, RDM RDM: Bidirektionale Kommunikation Kühlung: temperaturgesteuert, Überhitzungsschutz Auswirkungen Dimmer: 0-100 % elektronisch Dimmermodus: 5 Modi...
