- Seite 1 Machine Translated by Google FOS Hydor Wash 760 Benutzerhandbuch...
- Seite 2 Machine Translated by Google SICHERHEITSVORKEHRUNGEN Dieses Gerät ist ein hochentwickeltes elektronisches Gerät. Um einen reibungslosen Betrieb zu gewährleisten Für den Betrieb ist es wichtig, alle Anweisungen und Richtlinien in diesem Handbuch zu befolgen. Der Fachmann übernimmt keine Haftung für Verletzungen und/oder Schäden, die durch Missbrauch entstehen dieses Geräts aufgrund der Missachtung der in diesem Handbuch enthaltenen Informationen Die Installation dieses Geräts sollte ausschließlich von qualifiziertem und/oder zertifiziertem Personal durchgeführt werden Für die Installation sollten die Original-Takelageteile verwendet werden, die diesem Gerät beiliegen.
- Seite 3 Machine Translated by Google SICHERHEITSVORKEHRUNGEN • Berühren Sie das Gehäuse des Geräts während des Betriebs NICHT. Schalten Sie den Strom aus und Lassen Sie das Gerät vor der Wartung etwa 15 Minuten abkühlen. • Schütteln Sie das Gerät NICHT und vermeiden Sie rohe Gewalt bei der Installation und/oder dem Betrieb Vorrichtung.
- Seite 4 Machine Translated by Google WARTUNGSRICHTLINIEN TRENNEN SIE DIE STROMVERSORGUNG, BEVOR SIE WARTUNGSARBEITEN DURCHFÜHREN! REINIGUNG Um eine einwandfreie Funktion, optimale Lichtausbeute und eine längere Lebensdauer zu gewährleisten, wird eine häufige Reinigung empfohlen. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der sich das Gerät befindet Das Gerät funktioniert: Feuchte, rauchige oder besonders schmutzige Umgebungen können zu größeren Schäden führen Ansammlung von Schmutz auf der Optik des Geräts.

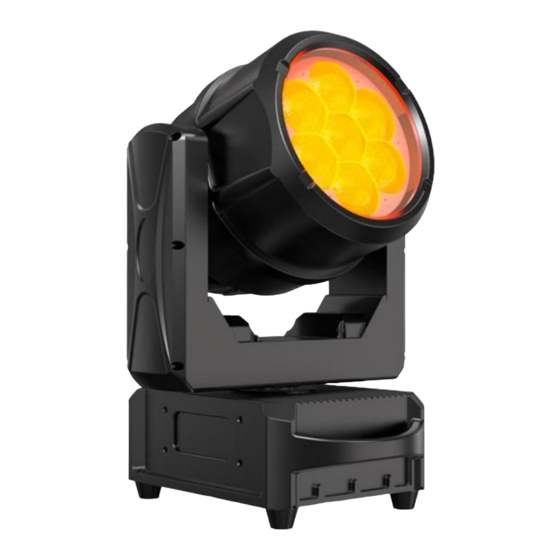

- Seite 5 Machine Translated by Google ÜBERBLICK 1. Objektiv 2. Systemmenü-LCD-Anzeige 3. 3-Pin-DMX-Eingang 4. Stromeingang 5. 3-Pin-DMX-Ausgang 6. Leistungsabgabe 7. Sicherung 8. 5-Pin-Eingang 9. Wert 10. 5-Pin-Ausgang - 5 -...
- Seite 6 Machine Translated by Google INSTALLATIONSRICHTLINIEN WARNUNG ZU ENTZÜNDLICHEN MATERIALIEN Halten Sie das Gerät mindestens 1,5 m (5,0 Fuß) von brennbaren Materialien und/oder entfernt Pyrotechnik. ELEKTRISCHE ANSCHLÜSSE Für alle elektrischen Anschlüsse und/oder sollte ein qualifizierter Elektriker eingesetzt werden Installationen. Der Mindestabstand zu Oberflächen/Gegenständen beträgt 3,3 Fuß (1 Meter). Der Mindestabstand zu entflammbaren Materialien beträgt 1,6 Fuß...
- Seite 7 Machine Translated by Google INSTALLATIONSRICHTLINIEN MONTAGE DER OMEGA-HALTERUNG Setzen Sie die Omega-Halterungen in die passenden Löcher an der Unterseite der Halterung ein. Befestigen Sie den Omega Befestigen Sie die Halterungen an der Halterung, indem Sie jeden Schnellverschluss um eine Vierteldrehung im Uhrzeigersinn drehen. Überprüfen Sie immer die Herstellung Stellen Sie sicher, dass jedes Befestigungselement vollständig verriegelt ist.
- Seite 8 Machine Translated by Google INSTALLATIONSRICHTLINIEN STROM- UND DATENKABEL Um die Integrität der Schutzart IP65 des Geräts zu wahren, müssen alle Kabel in Richtung Boden verlegt werden, um eine Wasseransammlung um die Anschlüsse herum zu vermeiden. RJ4 5 DATENKABEL DAS ENTHALTENE RJ45-DATENKABEL IST NUR FÜR DIE VERBINDUNG VON GERÄT ZU GERÄT BESTIMMT! DIE RJ4-5-KABELANSCHLÜSSE SIND MÖGLICHERWEISE NICHT MIT ANDEREN RJ4-5- ODER ETHERNET-ANSCHLÜSSEN KOMPATIBEL.
- Seite 9 Machine Translated by Google INSTALLATIONSRICHTLINIEN STROM- UND DATENANSCHLÜSSE Stellen Sie sicher, dass alle Anschlüsse und Endkappen ordnungsgemäß mit einem dielektrischen Fett (bei den meisten Elektrolieferanten erhältlich) abgedichtet sind, um Wasserkorrosion und/oder elektrischen Kurzschluss zu vermeiden. Um die Integrität der Schutzart IP6 5 zu wahren und zu verhindern, dass Wasser in das Gerät eindringt, verschließen Sie alle unbenutzten Verbindungsgummikappen.
- Seite 10 Machine Translated by Google SYSTEMMENÜ Hauptmenü Untermenü 001 Optionswert Optionswert Adresse 020CH Kanal 041CH Steuermodus Linear Quadrat Dimmermodus I-Quadrat S-Form Glatt Dimmergeschwindigkeit Schnell 400 Hz 1200 Hz 2000 Hz 4000 Hz LED-Frequenz 6000 Hz 8000 Hz 16000 Hz 24000 Hz 000-255 Weißabgleich 000-255...
- Seite 11 Machine Translated by Google SYSTEMMENÜ Hauptmenü Untermenü Option/Wert 000~255 Optionswert Pfanne 000~255 Fliese 000~255 Zoomen Drehung 000~255 000~255 Handbuch Grün 000~255 Blau 000~255 Weiß 000~255 000~255 Wirkung Effekt zurücksetzen Scan zurücksetzen Zurücksetzen Alle ausruhen RICHTLINIEN ZUM Flicken von Lichtkonsolen Die Pixel sind in einem Gittermuster angeordnet, wie unten dargestellt. (RGBW 1-7) - 11 -...
- Seite 12 Machine Translated by Google DMX-DIAGRAMM 20CH-Modus Kanal Wert Funktion Beschreibung 0-255 X-Achse drehen 0°-540° 0-255 X-Achse dreht sich einwandfrei 16 Bit einstellbar 0-255 Y-Achse drehen 0°-205° 0-255 Y-Achse dreht sich einwandfrei 16 Bit einstellbar 0-255 schnell bis langsam X/Y-Motorgeschwindigkeit 3°-45° 0-255 Zoomen Zoom gut...
- Seite 13 Machine Translated by Google 0-255 60W Integriertes Programm / Programm1-Programm16 6-20 Die Programmfarbe wird über einen 60-W-Farbkanal gesteuert Programm 1 21-35 Die Programmfarbe wird über einen 60-W-Farbkanal gesteuert Programm 2 36-50 Die Programmfarbe wird über einen 60-W-Farbkanal gesteuert Programm 3 51-65 Die Programmfarbe wird über einen 60-W-Farbkanal gesteuert Programm 4...
- Seite 14 Machine Translated by Google 151-155 R=255,G=166,B=000,W=000 Tiefer Bernstein 156-160 R=255,G=122,B=000,W=000 Orange 161-165 R=255,G=141,B=031,W=000 Helles Rosa 166-170 Mittlere Rose R=217,G=130,B=028,W=000 171-175 Dunkelpink R=255,G=109,B=033,W=000 176-180 R=255,G=020,B=015,W=000 Magenta 181-185 Pfauenblau R=051,G=255,B=051,W=000 186-190 Stahlblau R=206,G=255,B=056,W=000 191-195 R=074,G=255,B=082,W=000 Hellblau 196-200 Dunkelblau R=000,G=186,B=255,W=000 201-205 Blattgrün R=206,G=255,B=000,W=000 206-210 Dunkelgrün R=084,G=255,B=013,W=000...
- Seite 15 Machine Translated by Google 41CH-Modus Kanal Wert Funktion Beschreibung 0-255 X-Achse drehen 0°-540° 0-255 X-Achse dreht sich einwandfrei 16 Bit einstellbar 0-255 Y-Achse drehen 0°-205° 0-255 Y-Achse dreht sich einwandfrei 16 Bit einstellbar 0-255 schnell bis langsam X/Y-Motorgeschwindigkeit 0-255 3°-45° Zoomen 0-255 Zoom gut...
- Seite 16 Machine Translated by Google 91-95 Dunkler Bernstein R=255,G=065,B=000,W=000 96-100 Sonnenaufgangsrot R=255,G=083,B=002,W=000 101-105 R=255,G=112,B=000,W=141 Hell-Pink 106-110 Mittelrosa R=255,G=087,B=000,W=107 111-115 Rosa Nelke R=255,G=107,B=000,W=130 116-120 R=243,G=117,B=039,W=197 Leichter Lavendel 121-125 R=000,G=255,B=135,W=000 Himmelblau 126-130 Einfach blau R=000,G=194,B=130,W=000 131-135 R=041,G=219,B=000,W=000 Dunkelgelbgrün 136-140 R=245,G=202,B=000,W=000 Frühlingsgelb 141-145 R=237,G=163,B=000,W=000 Heller Bernstein 146-150 Strohtönung...
- Seite 17 Machine Translated by Google 154-170 3500K R=255,G=029,B=024,W=255 171-187 3200K R=255,G=011,B=019,W=255 188-204 3000K R=255,G=004,B=016,W=255 205-221 2700K R=255,G=000,B=009,W=203 222-238 2500K R=255,G=000,B=004,W=172 239-255 2000K R=255,G=000,B=000,W=105 14 CH 0-255 LED1 Rot Dunkel bis hell 15CH 0-255 LED1 Grün Dunkel bis hell 16CH 0-255 LED1 Blau Dunkel bis hell 17CH 0-255...
- Seite 18 Machine Translated by Google SPEZIFIKATIONEN QUELLE: 7 Stück* 60W RGBW-LEDs 50.000 Stunden durchschnittliche LED-Lebensdauer* PHOTOMETRISCHE DATEN: 9200 Gesamtlumenleistung CRI Zoombereich 3,5° - 45° EFFEKTE Motorisierter Zoom Lineare Farbtemperaturvoreinstellungen (2700 - 8000K) RGBW-Farbmischung und Pixelsteuerung, Farbvoreinstellungen und Makros, elektronisches Stroboskop und variable Dimmkurven, 16-Bit- Dimmung STEUERUNG / ANSCHLÜSSE: 20/41 DMX-Kanalmodi...
- Seite 19 Machine Translated by Google MASSZEICHNUNGEN - 19 -...
