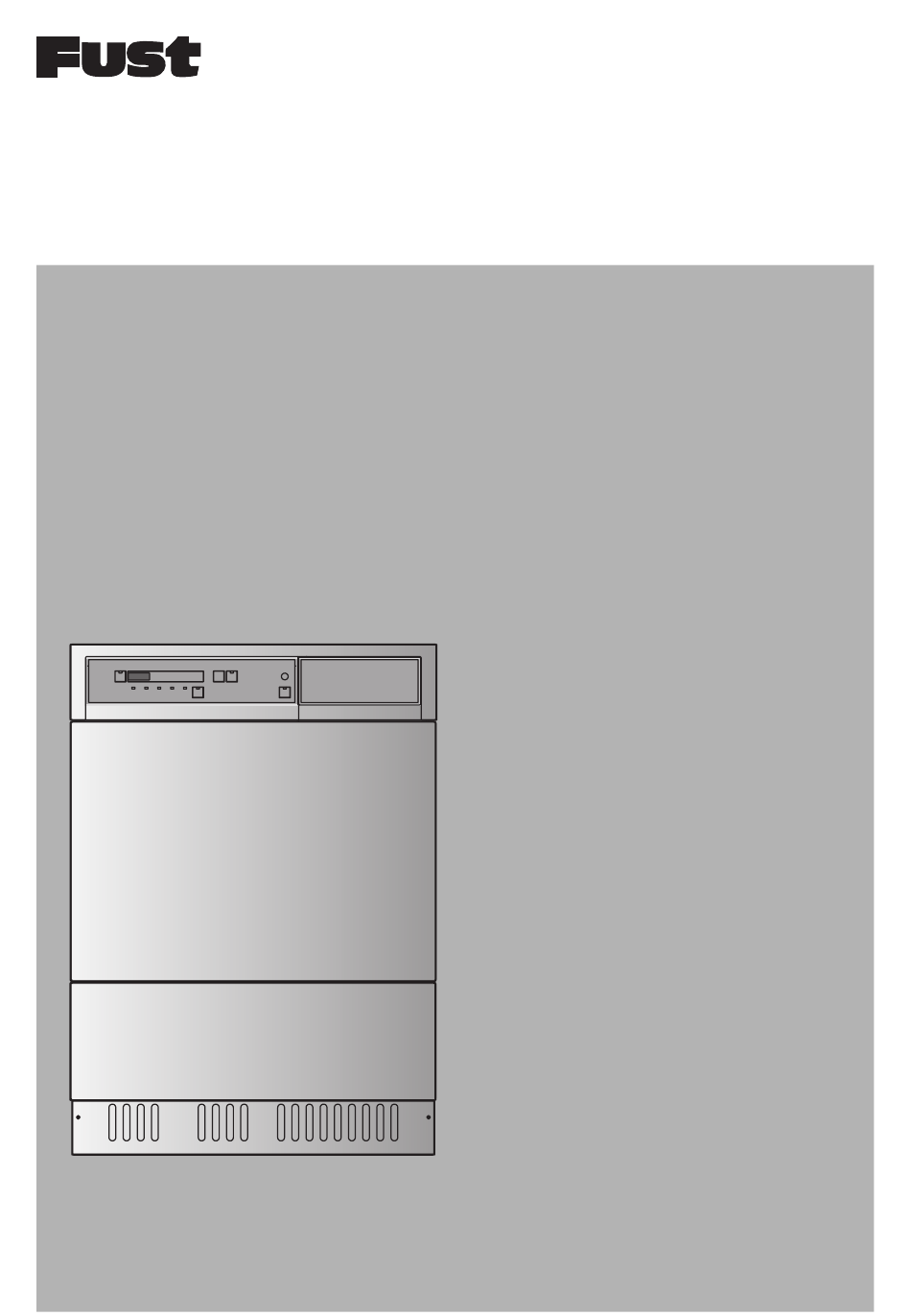

- Seite 1 Wäschetrockner NOVAMATIC TK 4700 NOVAMATIC TK 4701 Bedienungsanleitung...
-
Seite 2: Änderungen
Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Die vorliegen- de Bedienungsanleitung gilt für folgendes Modell Modell Modell-Nr. NOVAMATIC TK 4700 NOVAMATIC TK 4701 Ausführungsabweichungen sind im Text erwähnt. © FUST AG, CH-9245 Oberbüren, 2006... -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ....5 Bestimmungsgemässe Verwendung ... . 6 Bei Kindern im Haushalt ....7 Zum Gebrauch . - Seite 4 … Inhalt Pflege und Wartung Aussenreinigung ..... . . 30 Flusenbildung ......30 Reinigung des Flusensiebes .
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Um gang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Vor der ersten Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist nur zum Trocknen von haushaltüblichen Textilien geeignet. Gerät nur im Haushalt und für den angegebenen Zweck benutzen. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für eventuelle Schäden über- nommen werden. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesonde- re an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Bei Kindern Im Haushalt
… Sicherheitshinweise Bei Kindern im Haushalt Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Ersti- ckungsgefahr! Verpackungsteile von Kindern fernhalten. Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom In- halt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. -
Seite 8: Zur Wartung
… Sicherheitshinweise Zur Wartung Überzeugen Sie sich vor dem Eingreifen in die Wäschetrom mel, dass diese stillsteht. Beim Berühren einer noch drehen den Wäschetrommel besteht erhebliche Verletzungsgefahr! Schalten Sie vor Wartungsarbeiten den elektrischen Strom ab. Nach jedem Programmablauf muss das Flusensieb gereinigt werden. Keinesfalls das Gerät aussen oder innen mit Wasser abspritzen und kein Dampf- reinigungsgerät verwenden. -
Seite 9: Ihr Gerät

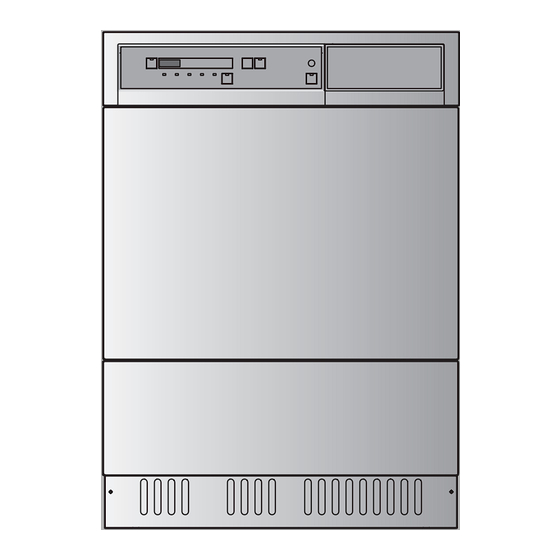

Ihr Gerät Gerätebeschreibung Wäschetrockner Modell «Kondensator» Das Gerät verfügt über einen geschlossenen Luftkreislauf. Aus diesem wird durch einen luftgekühlten Kondensator die Feuchtigkeit entzogen. Das entstehende Kondenswasser wird über einen rückseitigen Wasserablauf in die Kanalisation geleitet. Fassungsvermögen: von einzelnen Wäschestücken bis zu 5 kg Trockenwäsche 5 Automatikprogramme 3 Spezialprogamme «zeitliches Trocknen»... -
Seite 10: Geräteaufbau
… Ihr Gerät Geräteaufbau Modell «Kondensator»/«Abluft» 1 Bedienungs- und Anzeigeelemente (bewegliche Bedienblende) Die Schrägstellung ist in 3 Positionen möglich. 2 Gerätetür 3 Flusensieb in der Gerätetür 4 Reinigungsdeckel 5 Lüftungsgitter 6 Typenschild Es besteht die Möglichkeit die Gerätetür nach links oder nach rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend anpassen. -
Seite 11: Bedienungs Und Anzeigeelemente
… Ihr Gerät Bedienungs und Anzeigeelemente 12 13 14 Automatikprogramme 1 Schranktrocken stark mit Kontrolllampe 2 Schranktrocken normal mit Kontrolllampe 3 Bügelfeucht mit Kontrolllampe 4 Mangelfeucht mit Kontrolllampe 5 Entknitterprogramm mit Kontrolllampe 6 Steptaste mit Kontrolllampe Spezialprogramme 7 zeitliches Trocknen/Lüften mit Kontrolllampe Zusatzfunktionen 8 Startaufschub... - Seite 12 … Ihr Gerät Kontrolllampen Kontrolllampen blinken: Programme bzw. Funktionen können gewählt werden. Kontrolllampen leuchten: Programm bzw. Funktion ist/sind aktiv. Kontrolllampen dunkel: Programme bzw. Funktionen sind ausgeschaltet. Trockengradanzeige Während des Programmablaufes wird der jeweilige Trockengrad der Wäsche ange- zeigt. Dies geschieht durch Leuchten der zugehörigen Kontrolllampe. Wäsche noch nass (keine Anzeige) Bügelfeucht Schranktrocken normal...
-
Seite 13: Programmablauf Für Automatikprogramme
Programmübersicht Für die korrekte Programmwahl sind die auf den Wäschestücken angebrach- ten Pflegesymbole z.B. zu beachten. Die angegebenen Werte für Programmdauer und Energie gelten für 5 kg, mit ca. 1000 U/min geschleuderte Wäsche (entspricht einer Restfeuchte von ca. 60 %). Bei höherer Schleuderdrehzahl oder kleinerem Füllgewicht reduzieren sich die Werte um ca. -
Seite 14: Automatikprogramme
… Programmübersicht Automatikprogramme Programm/Symbol Anwendungsbereich Für dicke, mehrlagige Textilien und sehr unterschiedliche Beladungen. Schranktrocken stark Für Maschenware wie T-Shirts und Unterwäsche eher ungeeignet, da diese einlaufen können. Schranktrocken normal Für gleichartige Wäschestücke wie z.B. Frotteetücher oder Unterwäsche. Bügelfeucht Für die Nachbehandlung mit dem Bügeleisen. Mangelfeucht Für die Nachbehandlung mit einer Wäschemangel (z.B. - Seite 15 … Programmübersicht Programmablauf/Verbrauchsdaten Füllmenge Restfeuchte Programmdauer Energie 1h45 3,05 kWh 5 kg –5 % bis –2 % 2h00* 3,25 kWh* 1h34 2,95 kWh 5 kg –4 % bis 0 % 1h49* 3,15 kWh* 1h10 2,20 kWh 5 kg 8 % bis 16 % 1h35* 2,40 kWh* 1h00...
-
Seite 16: Spezialprogramme
… Programmübersicht Spezialprogramme Programm/Symbol Anwendungsbereich Zeitliches Trocknen Zum Nachtrocknen von Textilien, sowie zum Trocknen geeigneter Schlafsäcke und Steppdecken, eventuell für Einzelstücke. Lüften Zum Auffrischen oder Lüften wenig getragener Textilien. 10 Minuten Flauschprogramm Wolltextilien werden aufgelockert und flauschiger, jedoch nicht getrocknet. Wolltex- tilien am Programmende sofort entnehmen, um Faltenbildung zu vermeiden. - Seite 17 … Programmübersicht Programmablauf/Verbrauchsdaten Füllmenge Restfeuchte Programmdauer Energie 5 kg – 0h10 bis 1h30 – 2,5 kg – 0h10 0,02 kWh 1 kg – 0h03 0,05 kWh...
-
Seite 18: Zusatzfunktionen
… Programmübersicht Zusatzfunktionen Funktion/Symbol Funktionsbeschreibung max. Beladung Nutzen von Stromspartarifen (Einstellbereich 1 bis 24 h). Startaufschub Stromsperrzeiten, festgelegt durch die örtlichen Elektrizitäts- – werke, verlängern die Aufschubzeit um die Dauer der Sperr- zeit. Diese Zeit wird jedoch nicht angezeigt. Zum schonenden Trocknen von Textilien aus Mischgewebe Schonend z.B. -
Seite 19: Benutzereinstellungen
Benutzereinstellungen Sie können bestimmte Benutzereinstellungen des Gerätes Ihren Wünschen anpassen. Einstellungen können bei geöffneter oder bei geschlossener Gerätetür durchgeführt werden, wenn kein Trockenprogramm abläuft. Das generelle Vorgehen ist für alle Ein- stellungen sinngemäss gleich. Einstieg in den Einstellmodus Taste während 5 Sekunden gedrückt halten. –... -
Seite 20: Kindersicherung
… Benutzereinstellungen Kindersicherung Die Kindersicherung soll ein zufälliges Starten oder Abbrechen eines Programmes durch Kleinkinder verhindern. Bei der Einstellung «Kindersicherung EIN» kann nur durch gleichzeitiges Drücken von zwei Tasten ein Programm gestartet werden. Kindersicherung EIN/AUS schalten Taste während 5 Sekunden gedrückt halten. –... -
Seite 21: Trockengradeinstellung
… Benutzereinstellungen Trockengradeinstellung Wird die Wäsche ungenügend getrocknet, kann der Trockengrad nachgestellt wer- den. Diese Einstellung sollte jedoch nur erfolgen, wenn selbst im Programm «Schrank- trocken stark» die Wäsche feucht bleibt. Trockengrad EIN/AUS schalten Taste während 5 Sekunden gedrückt halten. –... -
Seite 22: Gerät Vorbereiten
Trocknen Gerät vorbereiten Netzstecker einstecken oder Wandschalter einschalten. Wäsche einfüllen Gerätetür öffnen (im mittleren Bereich der Gerätetür auf den Türrand drücken). Nasse Wäsche stückweise und locker einfüllen. Maximale Füllmenge:5 kg Trockengewicht, für Schonprogramm 2,5 kg. Wäschetrommel maximal halb füllen. Vor allem grosse Decken benötigen einen ausrei- chenden Wäschefall. -
Seite 23: Trockenprogramm Wählen
… Trocknen Trockenprogramm wählen Um die Trocknung zu starten, muss zuerst ein Programm gewählt werden. Anschlies- send können Zusatzfunktionen (Startaufschub, Schonend) zugeschaltet werden. Wird danach während ca. 15 Sekunden keine Taste mehr angetippt, startet das gewählte Trockenprogramm. Steht nach Antippen einer Taste in der Digitalanzeige ist die Kindersicherung aktiv. - Seite 24 … Trocknen Automatikprogramme Gerätetür schliessen. – Kontrolllampen der Taste blinken. Taste mehrmals antippen, bis die Kontrolllampe des gewünschten Program- mes leuchtet. – Die maximale Dauer (Stunden/Minuten) wird angezeigt. Eine Minute nach Pro- grammstart erscheint die voraussichtliche Programmdauer. – Die Kontrolllampe der Zusatzfunktion «Schonend» blinkt während 15 Sekunden.
-
Seite 25: Zeitgesteuertes Trocknen
… Trocknen Zeitgesteuertes Trocknen Gerätetür schliessen. – Kontrolllampen der Taste blinken. Programmtaste antippen. Durch wiederholtes Antippen die gewünschte Programmdauer von 10, 20, 30, 40, 50, 60 oder 90 Minuten einstellen. – Die eingestellte Programmdauer wird angezeigt. – Die Kontrolllampe der Zusatzfunktion «Schonend» blinkt während 15 Sekunden. -
Seite 26: Startaufschub
… Trocknen Startaufschub Gewünschtes Trockenprogramm wählen. Durch gedrückt halten der Taste die gewünschte Aufschubzeit bis max. 24 Stunden einstellen. – Nach Ablauf der vorgewählten Startaufschubzeit startet das gewählte Trock- nungsprogramm automatisch. Die voraussichtliche Programmdauer wird erneut angezeigt. Während des Startaufschubes kann die verbleibende Aufschubzeit durch wie- derholtes Antippen der Taste stundenweise bis zum Start des Programmes verkürzt werden. -
Seite 27: Eingabe Korrigieren
… Trocknen Eingabe korrigieren Während der Programmwahl Erneut «Steptaste» antippen. – Das nächste Trockenprogramm ist gewählt. – Alle gewählten Einstellungen werden gelöscht. Sobald das Programm startet, ist keine Korrektur mehr möglich. Das Programm muss abgebrochen werden. Programm unterbrechen Ein aktives Programm kann jederzeit unterbrochen werden, um zum Beispiel ein Wä- schestück nachträglich in das Gerät zu geben oder vorzeitig aus diesem zu entneh- men. -
Seite 28: Programmwahl Bei Aktiver Kindersicherung
… Trocknen Programmwahl bei aktiver Kindersicherung Gerätetür schliessen. – Bei aktiver Kindersicherung steht in der Digitalanzeige – Die Kontrolllampen der Taste blinken. Taste gedrückt halten, dann zusätzlich Taste oder antippen. Der Einstieg ist erfolgt. Die weitere Bedienung kann bis zum Programmstart ohne Berücksichtigung der Kindersicherung erfolgen. -
Seite 29: Programmende
… Trocknen Programmende Die Kontrolllampe des abgelaufenen Programms leuchtet, die Kontrolllampe der Taste blinkt. In der Digitalanzeige steht Wird die Wäsche nicht herausgenommen, startet der «Knitterschutz». Nach dessen Ablauf, erlöschen alle Anzeigen. Entnehmen der Wäsche Gerätetür öffnen. – Alle Anzeigen erlöschen. Wäsche herausnehmen. -
Seite 30: Pflege Und Wartung Aussenreinigung
Pflege und Wartung Aussenreinigung Gerät aussen von Zeit zu Zeit mit einem feuchten Tuch abwischen und nachtrocknen. Flusenbildung Flusen sind feine Textilfasern, die grösstenteils von der Verarbeitung (bei neuer Wä- sche), von der Abnützung beim Gebrauch und beim Waschen entstehen. Flusen sind keine Folge einer übermässigen Wäschebeanspruchung im Gerät. -
Seite 31: Reinigung Des Flusensiebes
… Pflege und Wartung Reinigung des Flusensiebes Nach jeder Trocknung und bei der Anzeige ist das Flusensieb zu reinigen. Das Flusensieb befindet sich in der Gerätetür. Das Flusensieb 1 in der Gerätetür nach oben herausziehen und die Flu- sen entfernen. Flusensieb (auf richtige Position achten) wieder einsetzen. -
Seite 32: Reinigung Des Kondensators
… Pflege und Wartung Reinigung des Kondensators Der Kondensator ist regelmässig auf eine eventuelle Verschmutzung durch Flusen zu kontrollieren und wenn nötig zu reinigen. Ein und Ausbau des Kondensators Gerätetür öffnen. Reinigungsdeckel 1 durch Drücken auf Entriegelungstaste 2 öffnen. Hebel 3 nach oben drehen und Kondensator 4 am Griff 5 herausziehen. -
Seite 33: Reinigung Feuchtigkeitssensor
… Pflege und Wartung Reinigung Feuchtigkeitssensor Der Feuchtigkeitssensor tastet die Restfeuchte der Wäsche ab. Durch Verschmutzun- gen können Fehlmessungen entstehen. Bei der Anzeige A3 ist der Feuchtigkeitssensor zu reinigen. Gerätetür öffnen. Den Feuchtigkeitssensor 1 auf Flusen oder Fremdkörper kontrollieren. Den Feuchtigkeitssensor mit einem feuch- ten Tuch reinigen und nachtrocknen. -
Seite 34: Störungen Selbst Beheben
Störungen selbst beheben Sämtliche Anzeigen können durch Antippen der Taste quittiert werden. Ansonsten kann kein neues Programm gestartet werden. Was tun, wenn ... … in der Digitalanzeige blinkt Mögliche Ursache Behebung Die Ablaufleitung ist ver- Ablauf ausserhalb des Gerätes überprüfen. stopft, geknickt oder defekt. - Seite 35 … Störungen selbst beheben … in der Digitalanzeige blinkt Mögliche Ursache Behebung Der Kondensator fehlt oder Kondensator richtig einsetzen und arretieren. ist falsch eingesetzt. Reinigungsdeckel schliessen. … in der Digitalanzeige blinkt Mögliche Ursache Behebung Der Feuchtigkeitssensor ist Feuchtigkeitssensor überprüfen und reinigen. verschmutzt oder nass.
- Seite 36 … Störungen selbst beheben … in der Digitalanzeige blinkt Mögliche Ursache Behebung Flusensieb ist verstopft. Flusensieb eventuell Kondensator oder Abluftlei- Kondensator ist verstopft. tung reinigen. Abluftleitung ist verstopft. Die Störungsanzeige darf nicht ignoriert werden. Bei Nichtbeachtung führt dies gegebenenfalls zu einer «F 9» Meldung. Diese kann nur durch einen Servicemonteur behoben werden, was wiederum zu Kosten führt.
- Seite 37 … Störungen selbst beheben … das Gerät nicht startet Mögliche Ursache Behebung Die Gerätetür ist nicht Gerätetür schliessen. geschlossen. Flusensieb nicht Flusensieb einsetzen. eingesetzt. Kondensator nicht Kondensator einsetzen. eingesetzt. Die Stromzufuhr ist Netzstecker einstecken. unterbrochen. Strom am Wandschalter einschalten. Sicherungen prüfen. …...
- Seite 38 … Störungen selbst beheben … die Wäsche nicht genügend trocken ist Mögliche Ursache Behebung Die Beladung besteht aus Längeres Programm wählen. unterschiedlichen Textilien. «Zeitgesteuertes Trocknen» wählen. Ein längerer Stromausfall Wenn selbst mit Programm «Schranktrocken während des stark» die Wäsche feucht bleibt, Trockengrad Programmablaufes.
- Seite 39 … Störungen selbst beheben ... die Zeitanzeige für längere Zeit stehen bleibt Durch einen Feuchtigkeitssensor wird der Trockengrad der Wäsche kontinuierlich ab- getastet. Ist der Trockengrad zu bestimmten Zeitpunkten noch nicht erreicht, kann die Zeitanzeige, insbesondere gegen Ende des Programms, während einigen Minuten stehen bleiben.
-
Seite 40: Tipps Rund Ums Trocknen
Tipps rund ums Trocknen Pflegesymbole Für das richtige Trocknen beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäschestücke. Normal trocknen Schonend trocknen Nicht maschinell trocknen Allgemeine Tipps Beim Waschen möglichst keinen Weichspüler oder andere Textilpflegemittel ver- wenden. Die Wäsche erhält durch das maschinelle Trocknen automatisch einen weichen, flauschigen Griff. - Seite 41 … Tipps rund ums Trocknen Wäschestücke vor Beschädigung schützen. Bettanzüge und Kissen zuknöpfen. Reissverschlüsse, Haken und Ösen schliessen. Stoffgürtel und Schürzenbänder zu- sammenbinden. Beim Trocknen von Textilien, die zu Knitterbildung neigen, Wäschetrommel nur we- nig füllen. Insbesondere bei voluminösen Wäschestücken (z.B. Schlafsäcken, Duvets, etc.) sind unbedingt die Pflegesymbole auf den Etiketten zu beachten.
-
Seite 42: Technische Daten
Technische Daten Aussenabmessung Höhe: 85 cm Breite: 60 cm Tiefe: 60 cm Gewicht: 48 kg Füllmenge: 5 kg Trockenwäsche Elektrischer Anschluss Anschluss-Spannung: 230 V ~50 Hz Leistung: 2300 W Absicherung: 10 A Ersatzteile Flusensieb W5.1151 Kurzbedienungsanleitung J283.13... - Seite 43 … Technische Daten Hinweise für Prüfinstitute Normprogramm gemäss EN 61121 Modell «Kondensator» Baumwolle schranktrocken, Füllmenge 5 kg Automatikprogramm «Schranktrocken normal» wählen. Modell «Abluft» Baumwolle schranktrocken, Füllmenge 5 kg Automatikprogramm «Schranktrocken normal» und Energiesparmodus wählen (Taste beim Erreichen des Programms 3 Sekunden gedrückt halten). Modell «Kondensator»...
-
Seite 44: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekenn- zeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht ent- sorgt werden. Deinstallation Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen kon- zessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. - Seite 45 Stichwortverzeichnis Abkühlen 13 F... Service anrufen 36 Abluftleitung 10 Flauschprogramm 16 Anfragen 47 Flusen 30 Anzeige Flusensieb reinigen 31 - - - - Kindersicherung 37 A0 Wasserablauf prüfen 34 A1 Gerätetür und Flusensieb 34 Gerät vorbereiten 22 A2 Kondensator fehlt 35 Geräteaufbau 10 A3 Feuchtigkeitssensor Gerätebeschreibung 9...
- Seite 46 … Stichwortverzeichnis Reinigung Technische Daten 42 Feuchtigkeitssensor 33 Tipps rund ums Trocknen 40 Flusensieb 31 Trockengrad Kondensator 32 Anzeige 12 Reinigungsdeckel 10 Einstellung 21 Reparatur-Service 47 Trockenprogramm wählen 23 Restzeitanzeige 23 Trockenresultat 38 Trocknen 13, 22 Tumblertücher 40 Typenschild 10, 47 Schonend 18, 25 Schranktrocken 14 Service-Center 47...
-
Seite 47: Reparatur-Service
Typenschild Ihres Gerätes. Gerätetür öffnen. Reinigungsdeckel öffnen. – Das Typenschild befindet sich unten rechts. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der FUST AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0848 559 111. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestel-... - Seite 48 Bitte lesen Sie zuerst die Sicherheitshinweise in dieser Bedienungsanleitung! J283.60-3 Elektro-Haushaltapparate • Einbauküchen/Bäder TV/Hifi/Video/Foto/Natel/CD • Computer/Office HAUPTSITZ: HAUPTSITZ: Dipl. Ing. FUST AG Dipl. Ing. FUST AG Dipl. Ing. FUST AG Ing. dipl. FUST SA Dipl. Ing. FUST AG Ing. dipl. FUST SA Buchental 3...
