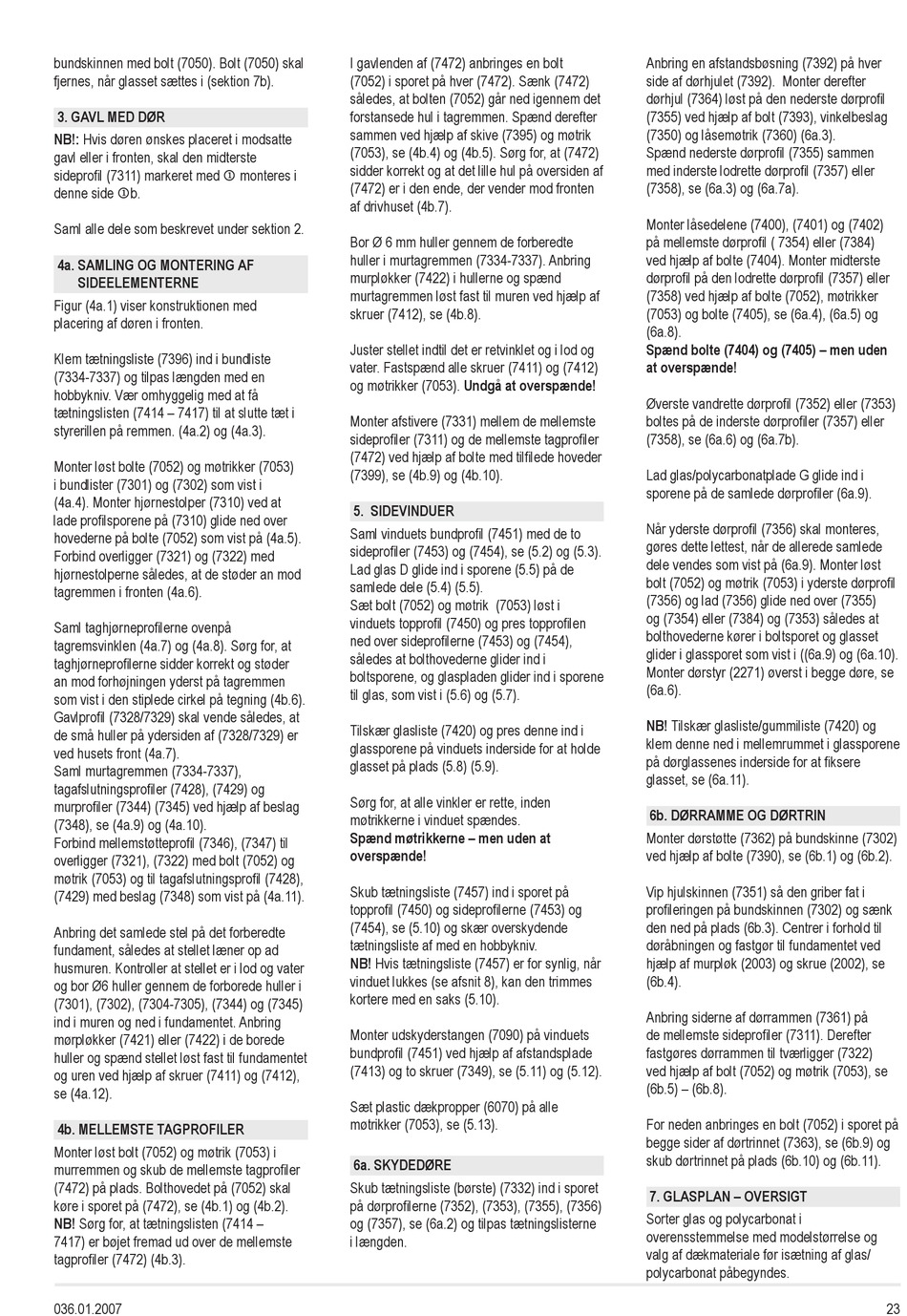

bundskinnen med bolt (7050). Bolt (7050) skal
fjernes, når glasset sættes i (sektion 7b).
3. GAvL MED DØR
NB!: Hvis døren ønskes placeret i modsatte
gavl eller i fronten, skal den midterste
sidepro昀椀l (7311) markeret med  monteres i
denne side b.
Saml alle dele som beskrevet under sektion 2.
4a. SAMLING OG MONTERING AF
SIDEELEMENTERNE
Figur (4a.1) viser konstruktionen med
placering af døren i fronten.
Klem tætningsliste (7396) ind i bundliste
(7334-7337) og tilpas længden med en
hobbykniv. Vær omhyggelig med at få
tætningslisten (7414 – 7417) til at slutte tæt i
styrerillen på remmen. (4a.2) og (4a.3).
Monter løst bolte (7052) og møtrikker (7053)
i bundlister (7301) og (7302) som vist i
(4a.4). Monter hjørnestolper (7310) ved at
lade pro昀椀lsporene på (7310) glide ned over
hovederne på bolte (7052) som vist på (4a.5).
Forbind overligger (7321) og (7322) med
hjørnestolperne således, at de støder an mod
tagremmen i fronten (4a.6).
Saml taghjørnepro昀椀lerne ovenpå
tagremsvinklen (4a.7) og (4a.8). Sørg for, at
taghjørnepro昀椀lerne sidder korrekt og støder
an mod forhøjningen yderst på tagremmen
som vist i den stiplede cirkel på tegning (4b.6).
Gavlpro昀椀l (7328/7329) skal vende således, at
de små huller på ydersiden af (7328/7329) er
ved husets front (4a.7).
Saml murtagremmen (7334-7337),
tagafslutningspro昀椀ler (7428), (7429) og
murpro昀椀ler (7344) (7345) ved hjælp af beslag
(7348), se (4a.9) og (4a.10).
Forbind mellemstøttepro昀椀l (7346), (7347) til
overligger (7321), (7322) med bolt (7052) og
møtrik (7053) og til tagafslutningspro昀椀l (7428),
(7429) med beslag (7348) som vist på (4a.11).
Anbring det samlede stel på det forberedte
fundament, således at stellet læner op ad
husmuren. Kontroller at stellet er i lod og vater
og bor ø6 huller gennem de forborede huller i
(7301), (7302), (7304-7305), (7344) og (7345)
ind i muren og ned i fundamentet. Anbring
mørpløkker (7421) eller (7422) i de borede
huller og spænd stellet løst fast til fundamentet
og uren ved hjælp af skruer (7411) og (7412),
se (4a.12).
4b. MELLEMSTE TAGPROFILER
Monter løst bolt (7052) og møtrik (7053) i
murremmen og skub de mellemste tagpro昀椀ler
(7472) på plads. Bolthovedet på (7052) skal
køre i sporet på (7472), se (4b.1) og (4b.2).
NB! Sørg for, at tætningslisten (7414 –
7417) er bøjet fremad ud over de mellemste
tagpro昀椀ler (7472) (4b.3).
036.01.2007
I gavlenden af (7472) anbringes en bolt
(7052) i sporet på hver (7472). Sænk (7472)
således, at bolten (7052) går ned igennem det
forstansede hul i tagremmen. Spænd derefter
sammen ved hjælp af skive (7395) og møtrik
(7053), se (4b.4) og (4b.5). Sørg for, at (7472)
sidder korrekt og at det lille hul på oversiden af
(7472) er i den ende, der vender mod fronten
af drivhuset (4b.7).
Bor ø 6 mm huller gennem de forberedte
huller i murtagremmen (7334-7337). Anbring
murpløkker (7422) i hullerne og spænd
murtagremmen løst fast til muren ved hjælp af
skruer (7412), se (4b.8).
Juster stellet indtil det er retvinklet og i lod og
vater. Fastspænd alle skruer (7411) og (7412)
og møtrikker (7053). Undgå at overspænde!
Monter afstivere (7331) mellem de mellemste
sidepro昀椀ler (7311) og de mellemste tagpro昀椀ler
(7472) ved hjælp af bolte med til昀椀lede hoveder
(7399), se (4b.9) og (4b.10).
5. SIDEvINDUER
Saml vinduets bundpro昀椀l (7451) med de to
sidepro昀椀ler (7453) og (7454), se (5.2) og (5.3).
Lad glas D glide ind i sporene (5.5) på de
samlede dele (5.4) (5.5).
Sæt bolt (7052) og møtrik (7053) løst i
vinduets toppro昀椀l (7450) og pres toppro昀椀len
ned over sidepro昀椀lerne (7453) og (7454),
således at bolthovederne glider ind i
boltsporene, og glaspladen glider ind i sporene
til glas, som vist i (5.6) og (5.7).
Tilskær glasliste (7420) og pres denne ind i
glassporene på vinduets inderside for at holde
glasset på plads (5.8) (5.9).
Sørg for, at alle vinkler er rette, inden
møtrikkerne i vinduet spændes.
Spænd møtrikkerne – men uden at
overspænde!
Skub tætningsliste (7457) ind i sporet på
toppro昀椀l (7450) og sidepro昀椀lerne (7453) og
(7454), se (5.10) og skær overskydende
tætningsliste af med en hobbykniv.
NB! Hvis tætningsliste (7457) er for synlig, når
vinduet lukkes (se afsnit 8), kan den trimmes
kortere med en saks (5.10).
Monter udskyderstangen (7090) på vinduets
bundpro昀椀l (7451) ved hjælp af afstandsplade
(7413) og to skruer (7349), se (5.11) og (5.12).
Sæt plastic dækpropper (6070) på alle
møtrikker (7053), se (5.13).
6a. SKYDEDØRE
Skub tætningsliste (børste) (7332) ind i sporet
på dørpro昀椀lerne (7352), (7353), (7355), (7356)
og (7357), se (6a.2) og tilpas tætningslisterne
i længden.
Anbring en afstandsbøsning (7392) på hver
side af dørhjulet (7392). Monter derefter
dørhjul (7364) løst på den nederste dørpro昀椀l
(7355) ved hjælp af bolt (7393), vinkelbeslag
(7350) og låsemøtrik (7360) (6a.3).
Spænd nederste dørpro昀椀l (7355) sammen
med inderste lodrette dørpro昀椀l (7357) eller
(7358), se (6a.3) og (6a.7a).
Monter låsedelene (7400), (7401) og (7402)
på mellemste dørpro昀椀l ( 7354) eller (7384)
ved hjælp af bolte (7404). Monter midterste
dørpro昀椀l på den lodrette dørpro昀椀l (7357) eller
(7358) ved hjælp af bolte (7052), møtrikker
(7053) og bolte (7405), se (6a.4), (6a.5) og
(6a.8).
Spænd bolte (7404) og (7405) – men uden
at overspænde!
Øverste vandrette dørpro昀椀l (7352) eller (7353)
boltes på de inderste dørpro昀椀ler (7357) eller
(7358), se (6a.6) og (6a.7b).
Lad glas/polycarbonatplade G glide ind i
sporene på de samlede dørpro昀椀ler (6a.9).
Når yderste dørpro昀椀l (7356) skal monteres,
gøres dette lettest, når de allerede samlede
dele vendes som vist på (6a.9). Monter løst
bolt (7052) og møtrik (7053) i yderste dørpro昀椀l
(7356) og lad (7356) glide ned over (7355)
og (7354) eller (7384) og (7353) således at
bolthovederne kører i boltsporet og glasset
glider i glassporet som vist i ((6a.9) og (6a.10).
Monter dørstyr (2271) øverst i begge døre, se
(6a.6).
NB! Tilskær glasliste/gummiliste (7420) og
klem denne ned i mellemrummet i glassporene
på dørglassenes inderside for at 昀椀ksere
glasset, se (6a.11).
6b. DØRRAMME OG DØRTRIN
Monter dørstøtte (7362) på bundskinne (7302)
ved hjælp af bolte (7390), se (6b.1) og (6b.2).
Vip hjulskinnen (7351) så den griber fat i
pro昀椀leringen på bundskinnen (7302) og sænk
den ned på plads (6b.3). Centrer i forhold til
døråbningen og fastgør til fundamentet ved
hjælp af murpløk (2003) og skrue (2002), se
(6b.4).
Anbring siderne af dørrammen (7361) på
de mellemste sidepro昀椀ler (7311). Derefter
fastgøres dørrammen til tværligger (7322)
ved hjælp af bolt (7052) og møtrik (7053), se
(6b.5) – (6b.8).
For neden anbringes en bolt (7052) i sporet på
begge sider af dørtrinnet (7363), se (6b.9) og
skub dørtrinnet på plads (6b.10) og (6b.11).
7. GLASPLAN – OvERSIGT
Sorter glas og polycarbonat i
overensstemmelse med modelstørrelse og
valg af dækmateriale før isætning af glas/
polycarbonat påbegyndes.
