Montage

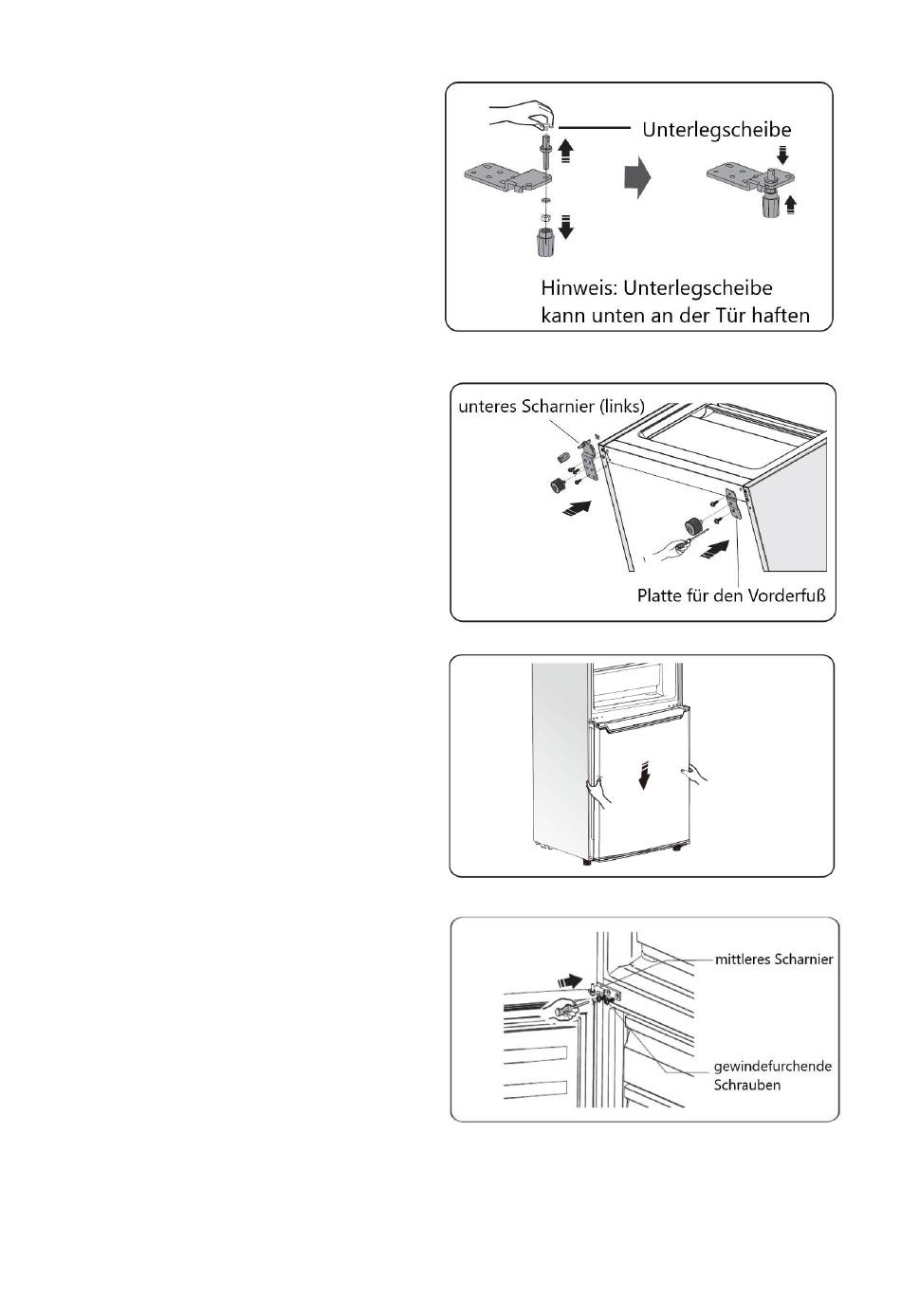

19. Die Unterlegscheibe
abnehmen (bei Fehlen der
Unterlegscheibe prüfen, ob
sie an der Gerätetür haftet).
20. Den Stift aus dem unteren
Scharnier herausschrauben
und in das nebenliegende
Loch einschrauben.
21. Die Unterlegscheibe wieder
auf den Stift legen.
22. Das untere Scharnier auf der
linken Seite mit den
Schrauben befestigen.
23. Den Vorderfuß einschrauben.
24. Die kleine Platte an der
rechten Seite mit den
Schrauben befestigen und
den Vorderfuß einschrauben.
25.
Die untere Gerätetür auf
den Stift des unteren
Scharniers setzen und
vorsichtig schließen.
26. Das mittlere Scharnier um
180° drehen und den Stift
des mittleren Scharniers in
das Türloch einsetzen.
27. Das Scharnier mit den
Schrauben am Gerät
befestigen.
