Verwandte Anleitungen für exquisit KGC 265/50-5 NFA++
Inhaltszusammenfassung für exquisit KGC 265/50-5 NFA++

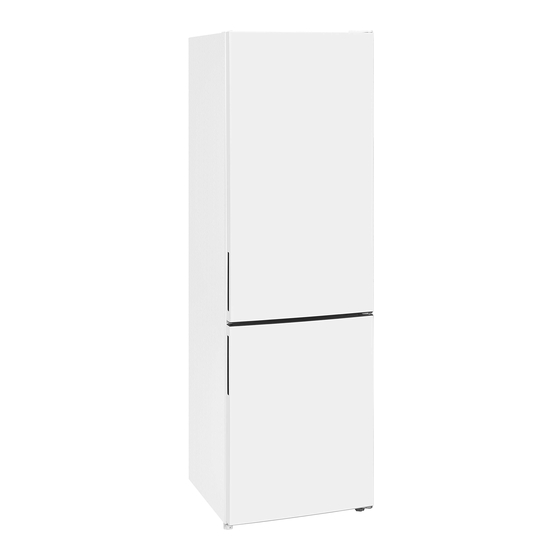

- Seite 1 Kühl-Gefrierkombination KGC 265/50-5 NFA++ Gebrauchsanweisung...
-
Seite 2: Einleitung
Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Das Gerät ist nicht zum Einbau geeignet! www.exquisit.de Kundendienst Tel. 02944 9716-791 Seite 2... -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Glasablagen Gemüseschale Türfächer Gefrierschubladen Eiswürfelschale Gebrauchsanweisung Bezeichnung Kühl-Gefrierkombi 1) Temperaturregler 2) Türfächer 3) Verstellbare Füße 4) Gefrierschublade 5) Gemüseschublade 6) Glasablage über Gemüseschublade 7) Glasablage Temperaturregler a) Fast Cool (Schnell Kühlen) b) Kühlstufen c) Set Ausgangssituation Temperatureinstellung Bedienung Kühlstufen Heisse Sommertage... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 6 Montage ................8 2.1 Türanschlagwechsel / Türgriffmontage ........10 2.2 Aufstellen ............... 14 2.3 Nivellieren ..............15 Inbetriebnahme ..............16 3.1 Gerät ein-/ausschalten ............16 3.1.1 Temperatur einstellen .......... -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissens, benutzt zu werden. - Seite 7 Zu Ihrer Sicherheit GESUNDHEITSGEFAHR! Arzneimittel sind empfindliche Produkte. Falsches Aufbewahren kann ihre Qualität beeinträchtigen. Verdorbene Arzneimittel verlieren ihre Wirksamkeit und können gesundheitsschädlich sein. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von • Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.
-
Seite 8: Montage
Montage 2 Montage Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. - Seite 9 Montage ENTZÜNDLICHES GAS! EXPLOSIONS- UND BRANDGEFAHR Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt. • Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der •...
-
Seite 10: Türanschlagwechsel / Türgriffmontage
Montage 2.1 Türanschlagwechsel / Türgriffmontage VERLETZUNGSGEFAHR! Das Gerät vom Stromnetz trennen. • Die Innenausstattung des Gerätes herausnehmen (z. B. Schubladen, • Ablagen, Fächer) und sicher zur Seite legen. Zum Wechsel des Türanschlags muss eine zweite Person zur Verfügung • stehen, da das Gerät schwer ist und gekippt werden muss. SACHSCHADEN! Das Gerät max. - Seite 11 Montage Beschreibung Abbildungen 1 Die Abdeckkappe vom oberen Scharnier entfernen. 2 Die Schrauben vom oberen Scharnier lösen. 3 Die Abdeckung links entfernen und auf der gegenüberliegenden Seite anbringen. 4 Vorsichtig die obere Tür aus dem mittleren Scharnier aushebeln und behutsam zur Seite legen.
- Seite 12 Montage 8 Beide Gerätetüren sind vom Gerät entfernt. 9 Von beiden Gerätetüren die Abdeckstopfen von links nach rechts versetzen. 10 Von beiden Gerätetüren den Stopper entfernen und auf der gegenüberliegenden Seite anbringen. A Unteres Scharnier rechts B Unteres Scharnier links 12 Das untere Scharnier auf der gegenüberliegenden Seite mit den 4 Schrauben fixieren.
- Seite 13 Montage 17 Das obere Scharnier befestigen und die Abdeckkappe wie in Schritt 1 aufstecken. WICHITG 1. Die Gerätetür horizontal und vertikal ausrichten. Darauf achten, dass die Dichtungen gut schließen. 2. Bei Bedarf die Scharniere nachjustieren. 3. Ggf. die vorderen Standfüße für den waagerechten Stand des Gerätes justieren.
-
Seite 14: Aufstellen
Montage 2.2 Aufstellen BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. Lüftungsschlitze freihalten. • Vorgeschriebenen Abstände für Geräterückwand, -seite und-oberkante • unbedingt einhalten. Kompressor frei von Staub und Gegenständen halten. • Das Gerät in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. -
Seite 15: Nivellieren
Montage Mindestabstände für Be- und Entlüftung Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühl-/ Gefrierleistung (je nach Modell). Unbedingt die Mindestabstände für die Belüftung des Gerätes einhalten, die in den nachfolgenden Tabellen und Zeichnungen aufgeführt sind. Gerätemaße in mm und Grad 1800 1150... -
Seite 16: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). 3.1 Gerät ein-/ausschalten Das Gerät am Strom anschließen. Bei Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein. Zum Einschalten des Gerätes den Temperaturregler „Set“... -
Seite 17: Glasablagen Anordnen
Inbetriebnahme WICHTIG Hohe Raumtemperaturen (wie z. B. an heißen Sommertagen) und eine hohe Temperaturregler-Einstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die eingestellte Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. - Seite 18 Inbetriebnahme Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken. Nur einwandfreie Lebensmittel verwenden. • Den Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in • das Gerät so gering wie möglich halten. Frische, verpackte Waren auf den Glasablagen lagern. •...
- Seite 19 Inbetriebnahme GEFRIERVERBRENNUNGSGEFAHR! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des • Gefrierraumes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen. Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen; die Hände • könnten daran festfrieren. Essen Sie keine Lebensmittel, die noch gefroren sind. •...
-
Seite 20: Eiswürfel Herstellen
Inbetriebnahme Bereits gefrorene Lebensmittel in einer der unteren Schubladen lagern, • damit die/das oberste Schublade/Gefrierfach für das Einfrieren frischer Lebensmittel zur Verfügung steht. Hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und • stehend lagern. Die Hinweise des Getränkeherstellers berücksichtigen. Zum Einfrieren nicht geeignet sind u.a. ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm, Mayonnaise. -
Seite 21: Wartung Und Pflege
Wartung und Pflege Türdichtungen des Gerätes müssen vollkommen intakt sein, damit die • Türen richtig schließen und sich der Energieverbrauch nicht unnötig erhöht. Gerät nur öffnen, wenn es erforderlich ist und dann nur so kurz wie • möglich. Der Energieverbrauch und die Temperatur im Gerät können ansteigen, wenn die Gerätetür häufig oder lange geöffnet wird bzw. -
Seite 22: Reinigen Des Gerätes
Wartung und Pflege 4.1 Reinigen des Gerätes Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. 1. Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern. 2. Die Glasablagen zum Reinigen etwas nach oben anheben und herausziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. -
Seite 23: Abtauen
Wartung und Pflege 4.2 Abtauen Automatisches Abtauen im Kühlraum Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8 °C ansteigen. Die Temperatur im kompletten Kältekreislauf ist dann +5 °C. Die Temperatur so einstellen, dass das Gerät nicht ständig - ohne Abtauphase - kühlt. -
Seite 24: Gerät Außer Betrieb Nehmen
Betriebsgeräusche / Fehler beheben 4.4 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Wird das Gerät für längere Zeit außer Betrieb genommen: Lebensmittel entnehmen. • Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. •... -
Seite 25: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Innenbeleuchtung Das Leuchtmittel ist defekt. Leuchtmittel auswechseln funktioniert nicht, (s. Kapitel 4.3). aber Kompressor läuft. Es steht Wasser im Das Tauwasser-Ablaufloch ist Tauwasser-Ablaufloch Gerät. vollständig geschlossen. reinigen, z. B. mit einem Pfeifenreiniger. -
Seite 26: Zuständiger Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 27: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt. - Seite 28 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 29: Technische Daten
Technische Daten 8 Technische Daten Modell KGC 265/50-5A++ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen automatisch Abtauen Gefrieren automatisch Lampenleistung [W] Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572403466 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“... -
Seite 30: Entsorgung
Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. - Seite 32 Entsorgung GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY kgc265_50-5nfa2_0310332_e1-0_k07.docx www.exquisit.de Seite 32...
