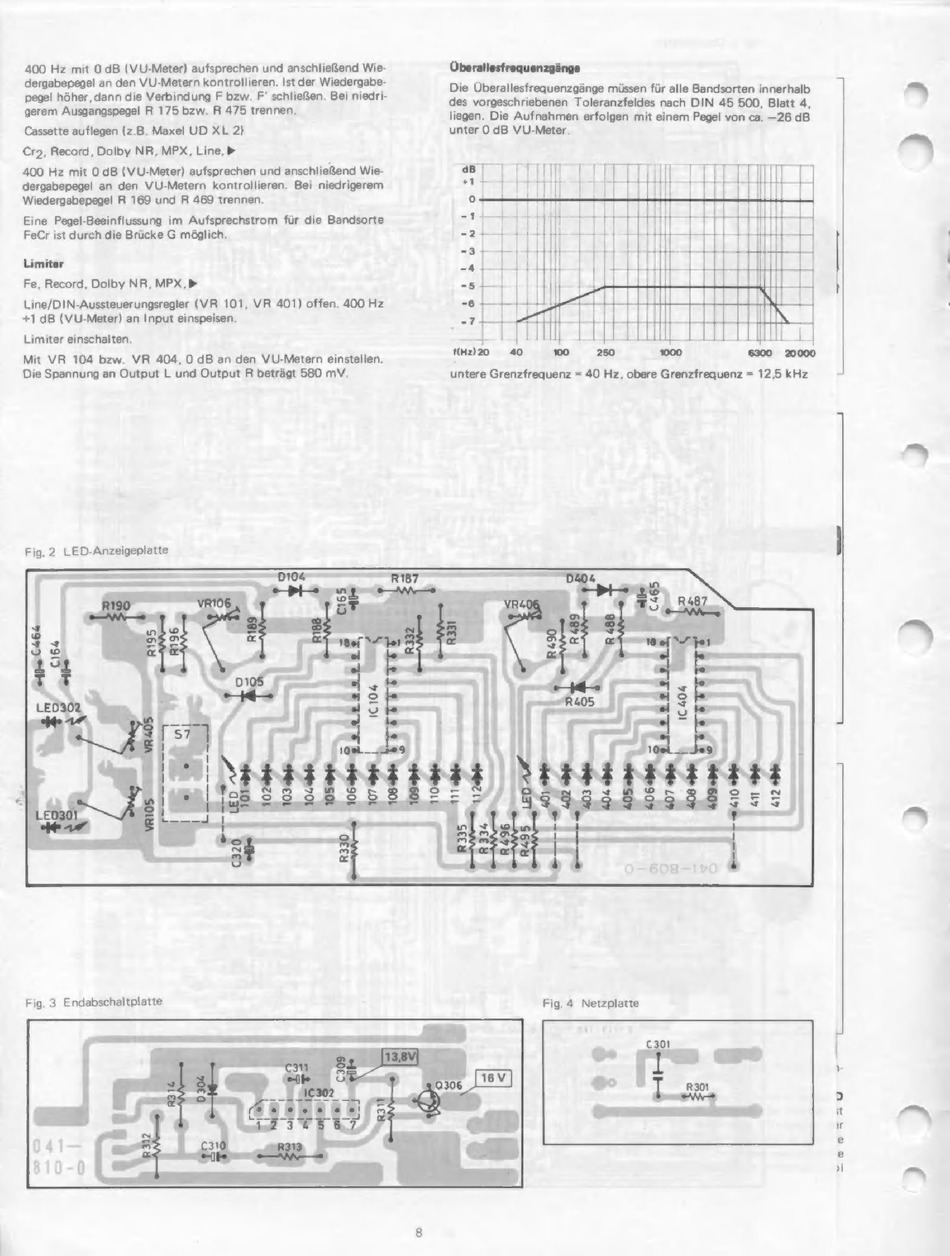

Dual C 820 Serviceanleitung Seite 8

Vorschau ausblenden Andere Handbücher für C 820:

Werbung

400 Hz mit O dB (VU-Meter) aufsprechen und anschließend Wie-
dergabepegel an den VU-Metern kontrollieren. Ist der Wiedergabe-
pegel hóher, dann die Verbindung F bzw. E" schließen. Bei niedri-
gerem Ausgangspegel R 175 bzw. R 475 trennen.
Cassette auflegen (z.B. Maxel UD XL 2)
Cr2, Record, Dolby NR, MPX, Line,»
400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend Wie-
dergabepegel an den VU-Metern
kontrollieren.
Bei niedrigerem
Wiedergabepegel R 169 und R 469 trennen.
Eine Pegel-Beeinflussung
im Aufsprechstrom für die Bandsorte
FeCr ist durch die Brücke G möglich.
Limiter
Fe, Record, Dolby NR, MPX,»
Line/DIN-Aussteuerungsregler (VR 101, VR 401) offen. 400 Hz
**1 dB (VU-Meter) an Input einspeisen.
Limiter einschalten.
Mit VR 104 bzw. VR 404,0 dB an den VU-Metern einstellen.
Die Spannung an Output L und Output R beträgt 580 mV.
Fig.2
LED-Anzeigeplatte
Fig. 3 Endabschaltplatte
Überallesfrequenzgánge
Die Überallesfrequenzgänge müssen für alle Bandsorten innerhalb
des vorgeschriebenen Toleranzfeldes nach DIN 45 500, Blatt 4,
liegen. Die Aufnahmen erfolgen mit einem Pegel von ca. —26 dB
unter O dB VU-Meter.
eT
TT
TI
N
"I-FHTBCETE
E
ii
6
|
+44
-2+-4
Ae
1]
-3 +
ttt
HH
E EE
SZ
I
SEES
1]
f(Hz)20
40
100
250
1000
6300
20000
untere Grenzfrequenz = 40 Hz, obere Grenzfrequenz = 12,5 kHz
0—608-!9*O
Fig. 4 Netzplatte
