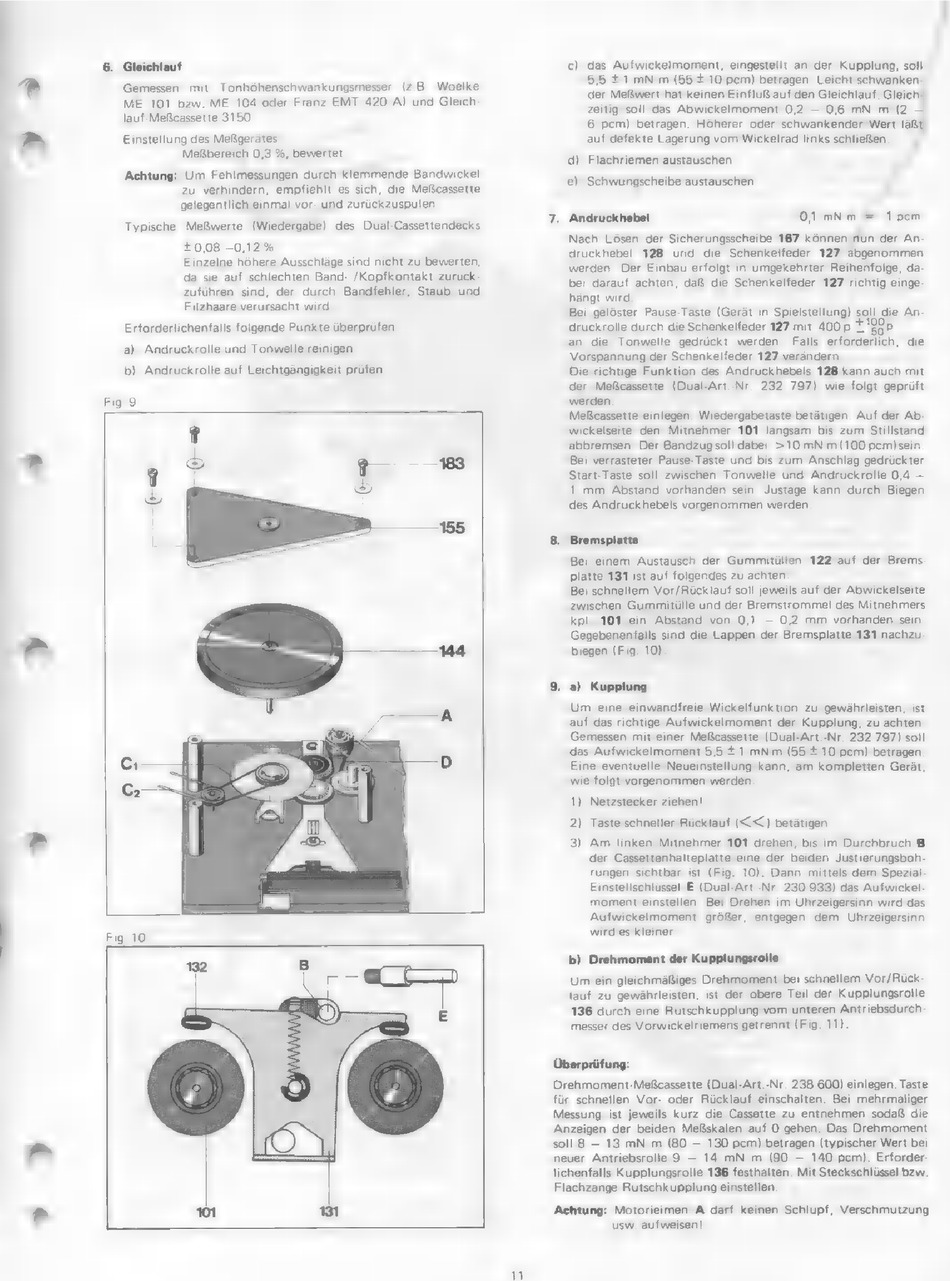

Dual C 820 Serviceanleitung Seite 11

»
6. Gleichlauf
Gemessen mit Tonhóhenschwankungsmesser (z.B. Woelke
ME
101 bzw. ME 104 oder Franz EMT 420 A) und Gleich-
lauf-Meßcassette 3150
Einstellung des Meßgerätes
Meßbereich 0,3 %, bewertet
Achtung: Um Fehlmessungen durch klemmende Bandwickel
zu verhindern, empfiehlt es sich, die Meßcassette
gelegentlich einmal vor- und zurückzuspulen
Typische Meßwerte (Wiedergabe) des Dual-Cassettendecks
* 0,08 —0,12 96
Einzelne hóhere Ausschláge sind nicht zu bewerten,
da sie auf schlechten Band- /Kopfkontakt zurück-
zuführen sind, der durch Bandfehler, Staub und
Filzhaare verursacht wird.
Erforderlichenfalls folgende Punkte überprüfen
a) Andruckrolle und Tonwelle reinigen
b) Andruckrolle auf Leichtgängigkeit prüfen
Fig. 9
Fig. 10
n
c) das Aufwickelmoment, eingestellt an der Kupplung, soll
5,5 * 1 MN m (55 + 10 pcm) betragen. Leicht schwanken-
der Meßwert hat keinen Einfluß auf den Gleichlauf. Gleich-
zeitig soll das Abwickelmoment 0,2 — 0,6 mN m (2 —
6 pcm) betragen. Höherer oder schwankender Wert läßt
auf defekte Lagerung vom Wickelrad links schließen.
d) Flachriemen austauschen
e) Schwungscheibe austauschen
7. Andruckhebel
Nach Lósen der Sicherungsscheibe 167 kónnen nun der An-
druckhebel 128 und die Schenkelfeder 127 abgenommen
werden. Der Einbau erfolgt in umgekehrter Reihenfolge, da-
bei darauf achten, daß die Schenkelfeder 127 richtig einge-
hängt wird
Bei gelóster Pause-Taste (Gerät in Spielstellung) soll die An-
druckrolle durch die Schenkelfeder 127 mit 400p 2p
an die Tonwelle gedrückt werden. Falls erforderlich, die
Vorspannung der Schenkelfeder 127 verändern
Die richtige Funktion des Andruckhebels 128 kann auch mit
der Meßcassette (Dual-Art.-Nr. 232 797) wie folgt geprüft
werden.
Meßcassette einlegen. Wiedergabetaste betätigen. Auf der Ab-
wickelseite den Mitnehmer 101 langsam bis zum Stillstand
abbremsen. Der Bandzug soll dabei >10 mN m(100 pem) sein
Bei verrasteter Pause-Taste und bis zum Anschlag gedrückter
Start-Taste soll zwischen Tonwelle und Andruckrolle 0,4 —
1 mm Abstand vorhanden sein. Justage kann durch Biegen
des Andruckhebels vorgenommen werden.
Ol mN m = 1pcm
8. Bremsplatte
Bei einem Austausch der Gummitüllen 122 auf der Brems-
platte 131 ist auf folgendes zu achten
Bei schnellem Vor/Rücklauf soll jeweils auf der Abwickelseite
zwischen Gummitülle und der Bremstrommel des Mitnehmers
kpl. 101 ein Abstand von 0,1 — 0,2 mm vorhanden sein
Gegebenenfalls sind die Lappen der Bremsplatte 131 nachzu-
biegen (Fig. 10).
9. a) Kupplung
Um eine einwandfreie Wickelfunktion zu gewáhrleisten, ist
auf das richtige Aufwickelmoment der Kupplung, zu achten
Gemessen mit einer Meßcassette (Dual-Art.-Nr. 232 797) soll
das Aufwickelmoment 5,5 + 1 mn m (55 + 10 pcm) betragen.
Eine eventuelle Neueinstellung kann, am kompletten Gerát,
wie folgt vorgenommen werden
1) Netzstecker ziehen!
2) Taste schneller Rücklauf (<<) betätigen
3) Am linken Mitnehmer 101 drehen, bis im Durchbruch B
der Cassettenhalteplatte eine der beiden Justierungsboh-
rungen sichtbar ist (Fig, 10). Dann mittels dem Spezial-
Einstellschlüssel E (Dual-Art.-Nr, 230 933) das Aufwickel-
moment einstellen. Bei Drehen im Uhrzeigersinn wird das
Aufwickelmoment größer, entgegen dem Uhrzeigersinn
wird es kleiner.
b) Drehmoment der Kupplungsrolle
Überprüfung:
Drehmoment-Meficassette (Dual-Art.-Nr. 238 600) einlegen. Taste
für schnellen Vor- oder Rücklauf einschalten. Bei mehrmaliger
Messung ist jeweils kurz die Cassette zu entnehmen sodaß die
Anzeigen der beiden Meßskalen auf O gehen. Das Drehmoment
soll 8 — 13 mN m (80 — 130 pcm) betragen (typischer Wert bei
neuer Antriebsrolle 9 — 14 mN m (90 — 140 pcm). Erforder-
lichenfalls Kupplungsrolle 136 festhalten. Mit Steckschlüssel bzw.
Flachzange Rutschkupplung einstellen.
Achtung: Motorieimen A darf keinen Schlupf, Verschmutzung
usw. aufweisen!
