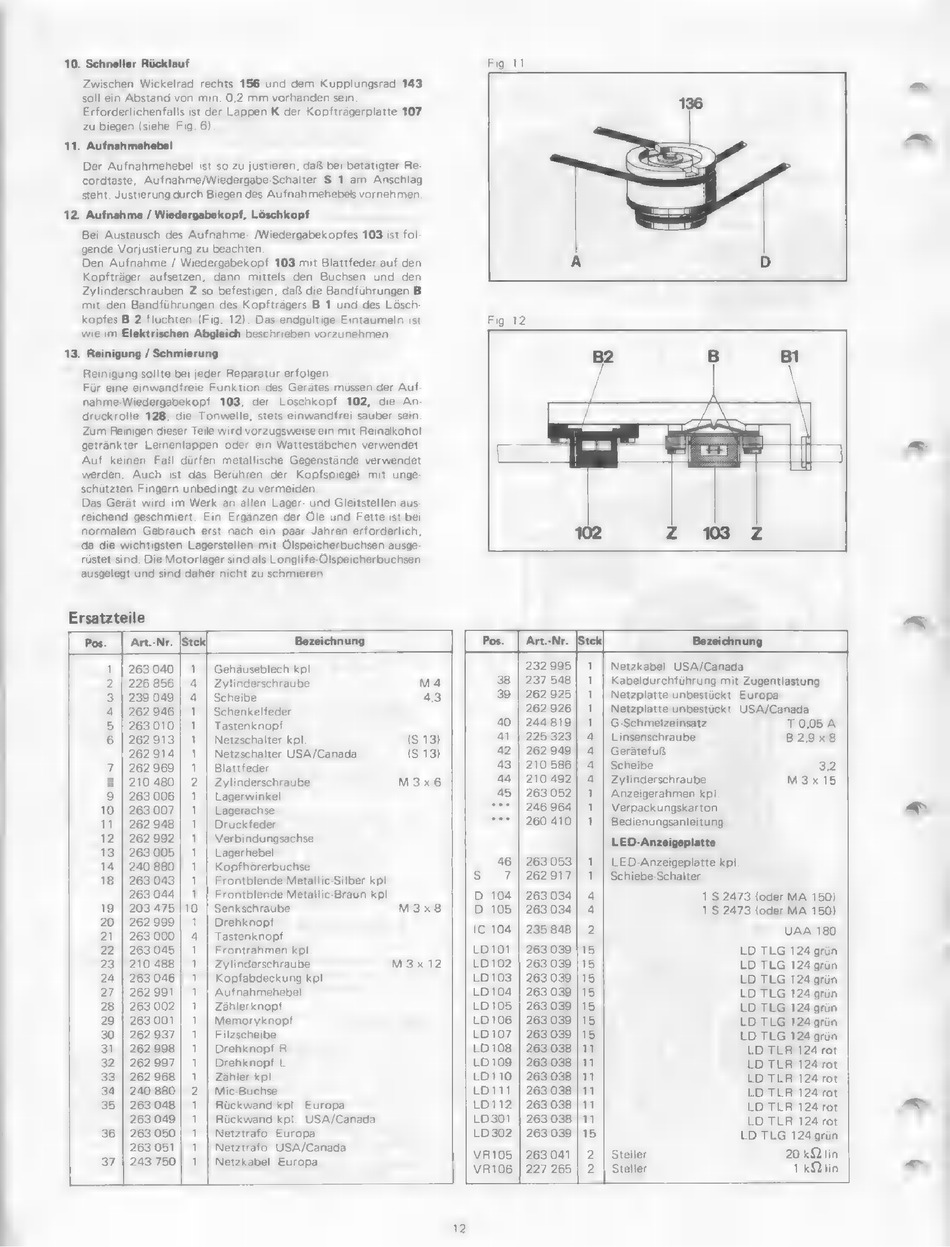

10. Schneller Rücklauf
Zwischen
Wickelrad
rechts 156 und dem Kupplungsrad
143
soll ein Abstand von min. 0,2 mm vorhanden sein.
Erforderlichenfalls ist der Lappen K der Kopftrágerplatte 107
zu biegen (siehe Fig. 6).
11. Aufnahmehebel
Der Aufnahmehebel
ist so zu justieren, daß bei betátigter Re-
cordtaste,
Aufnahme/Wiedergabe-Schalter
S 1 am Anschlag
steht. Justierung durch Biegen des Aufnahmehebels vornehmen
12. Aufnahme / Wiedergabekopf, Lóschkopf
Bei Austausch des Aufnahme- /Wiedergabekopfes 103 ist fol-
gende Vorjustierung zu beachten.
Den Aufnahme / Wiedergabekopf 103 mit Blattfeder auf den
Kopftráger
aufsetzen,
dann
mittels den
Buchsen
und
den
Zylinderschrauben
Z so befestigen, daß die Bandführungen B
mit den Bandführungen des Kopftrágers B 1 und des Lósch-
kopfes B 2 fluchten (Fig. 12). Das endgültige Eintaumeln ist
wie im Elektrischen Abgleich beschrieben vorzunehmen
13. Reinigung / Schmierung
Reinigung sollte bei jeder Reparatur erfolgen
Für eine einwandfreie Funktion des Gerátes müssen der Auf-
nahme-Wiedergabekopf
103,
der
Löschkopf
102,
die An-
druckrolle 128, die Tonwelle, stets einwandfrei sauber sein
Zum Reinigen dieser Teile wird vorzugsweise ein mit Reinalkohol
getránkter
Leinenlappen
oder ein Wattestábchen verwendet
Auf
keinen
Fall dürfen metallische Gegenstände
verwendet
werden.
Auch
ist das Berühren
der
Kopfspiegel
mit unge-
schützten Fingern unbedingt zu vermeiden
Das Gerát wird im Werk an allen Lager- und Gleitstellen aus-
reichend geschmiert.
Ein Ergänzen der Öle und Fette ist bei
normalem
Gebrauch
erst nach ein paar Jahren erforderlich,
da die wichtigsten Lagerstellen mit Ölspeicherbuchsen ausge-
rüstet sind. Die Motorlager sind als Longlife-Ölspeicherbuchsen
ausgelegt und sind daher nicht zu schmieren
Fig. 11
Fig. 12
Ersatzteile
Pos. | Art-Nr. [Stek
Bezeichnung
Pos. | Art-Nr.
Bezeichnung
1 | 263040 | 1 | Gehäuseblech kpl
232995 | 1 | Netzkabel
USA/Canada
2
|226856|
4 | Zylinderschraube
MA
38 | 237 548|
1 | Kabeldurchführung mit Zugentlastung
3 | 239 049 | 4 | Scheibe
43
39 | 262925|
1 | Netzplatte unbestückt
Europa
4 | 262946]
1 | Schenkelfeder
262926|
1 | Netzplatte unbestückt
USA/Canada
5
|263010|
1 | Tastenknopf
40 | 244819|
1 | G-Schmelzeinsatz
T005A
6 |262913|
1 | Netzschalter kpl.
(S 13)
41 | 225323|
4 | Linsenschraube
829x8
262914|
1 | Netzschalter USA/Canada
(S 13)
42 | 262949 | 4 | Gerätefuß
7
|262969|
1 | Blattfeder
43 | 210586 | 4 | Scheibe
32
8 | 210 480 | 2 | Zylinderschraube
M3x6
44 | 210 492|
4 | Zylinderschraube
M3x15
9
|263006|
1 | Lagerwinkel
45 | 263052|
1 | Anzeigerahmen kpl.
10 | 263007 | 1 | Lagerachse
*** | 246964|
1 | Verpackungskarton
11 | 262948 | 1 | Druckfeder
*** | 260 410|
1 | Bedienungsanleitung
12 | 262992|
1 | Verbindungsachse
*
eigep!
13 | 263005|
1 | Lagerhebel
LED Ane X
ger
14 | 240880 | 1 | Kopfhörerbuchse
46 | 263053|
1
LED-Anzeigeplatte kpl.
18 | 263043 | 1 | Frontblende Metallic-Silber kp!
S
7|262917|
1 | Schiebe-Schalter
263044 | 1 | Frontblende Metallic-Braun kpl
D 104 | 263034|
4
182473 (oder MA 150)
19 | 203 475/10 | Senkschraube
M3x8
D 105 | 263034 | 4
1 S 2473 (oder MA 150)
20 | 262999 | 1 | Drehknopf
21 | 263000 | 4 | Tastenknopf
IC 104 | 235848 | 2
UAA 180
22 | 263045 | 1 | Frontrahmen kpl.
LD101
| 263039
|15
LD TLG 124 grün
23 | 210488 | 1 | Zylinderschraube
M3x12
LD102 | 263 039
|15
LD TLG 124 grün
24 | 263046|
1 | Kopfabdeckung kpl
LD103 | 263039
|15
LD TLG 124 grün
27 | 262991|
1 | Aufnahmehebel
LD104 | 263039
|15
LD TLG 124 grün
28 | 263002|
1 | Zählerknopf
LD105 | 263039
|15
LD TLG 124 grün
29 | 263001
| 1 | Memoryknopf
LD106 | 263039
|15
LD TLG 124 grün
30 | 262937 | 1 | Filzscheibe
LD107 | 263039
|15
LD TLG 124 grün
31 | 262998|
1 | Drehknopf R
LD108 | 263038 | 11
LD TLR 124 rot
32 | 262997|
1 | Drehknopf L
LD109 | 263038 | 11
LD TLR
124 rot
33 | 262968|
1 | Zähler kpl
LD110 | 263038 | 11
LD TLR 124 rot
34 | 240 880 | 2 | Mic-Buchse
LD111
| 263038
|11
LD TLR 124 rot
35 | 263048|
1 | Rückwand kpl.
Europa
LD112 | 263038 | 11
LD TLR
124 rot
263049|
1 | Rückwand kpl.
USA/Canada
LD301 | 263038 | 11
LD TLR 124 rot
36 | 263050|
1 | Netztrafo
Europa
LD302 | 263 039 | 15
LD TLG 124 grün
A
re
unos [anoo [2 | ut
m
1
227 265
teller
in
LIII
