ISTRUZIONI
I
PER L'INSTALLAZIONE
Attenzione.
Prima di procedere all'installazione
dell'apparecchio leggere attenta-
mente le "AVVERTENZE PER L'IN-
STALLAZIONE" contenute nella
confezione.
ALIMENTATORE VA/200
L'apparecchio è costituito da una
sezione di alimentazione in corrente
continua e da una scheda di control-
lo dell'impianto.
L'unità consente di alimentare in cor-
rente continua:
1 - monitor, posto esterno ed even-
tuali accessori (17,5Vcc, stabilizzati);
2 - servizi ausiliari (12Vcc, stabilizzati);
3 - elettroserratura da 12Vcc o ca, 1A.
Caratteristiche funzionali
1 - Temporizzazione dell'attivazione
dell'impianto.
L'impianto rimane attivo per 30 s
dopo una chiamata dal posto esterno.
Se entro questo periodo viene solleva-
ta la cornetta, il tempo di attivazione
dell'impianto viene prolungato di 30
sino ad un massimo di 90 s, regolabi-
le tramite il potenziometro TV (fig. 1).
Se l'impianto viene attivato tramite il
pulsante inserimento posto esterno del
derivato interno, la durata dell'attiva-
zione dell'impianto (ad impianto libero)
è compresa tra 30 e 90 s (regolabile
tramite il potenziometro TV di fig. 1).
2 - Disattivazione dell'impianto.
L'impianto si disattiva al termine della
temporizzazione o al termine dell'ali-
mentazione dell'elettroserratura.
3 - Nota di chiamata.
L'unità dispone di due generatori di
chiamata a nota bitonale differenzia-
ta. Il primo generatore (morsetto 8), si
attiva ad ogni chiamata effettuata dal
posto esterno, avviando contempora-
neamente i temporizzatori di attiva-
zione dell'impianto.
Il secondo generatore (morsetto 8A e
ponticello SW di fig. 1 inserito) viene
attivato senza accendere l'impianto.
Questa caratteristica permette di uti-
lizzare il secondo generatore come
1
segnale di chiamata dal pianerottolo.
Con il ponticello SW disinserito, l'atti-
vazione del secondo generatore pro-
voca l'avvio dell'impianto e consente,
se richiesto, l'identificazione di due
punti di chiamata (es. 2 posti esterni).
Le uscite dei due generatori di chia-
mata possono pilotare contempora-
neamente fino ad un massimo di 3
derivati interni.
4 - Apriporta (12V 1A).
La tensione di alimentazione dell'elet-
troserratura è temporizzata (regolabi-
le da 1 a 15 s circa tramite il poten-
ziometro di fig. 1) anche con
azionamento continuo del pulsante
apriporta del derivato interno.
Se il comando apriporta proviene da
un pulsante ausiliario (collegato al
morsetto 23), la tensione di alimenta-
zione viene applicata all'elettroserra-
tura per la durata dell'azionamento
dello stesso.
5 - Segreto di conversazione.
L'unità gestisce il segreto di conver-
sazione audio e video con l'uso, nello
stesso impianto di monitor e citofoni
2
(serie 200, Exedra e Lynea).
I citofoni serie 200 ed Exedra devono
essere equipaggiati
SC/200.
L'utilizzo del citofono C/200, negli
impianti senza segreto di conversa-
zione, rende indispensabile l'uso del
condensatore EKC/200.
6 - Servizio luce scale.
È possibile eseguire il comando luce
scale, dal monitor acceso, utilizzan-
do l'unità-relé VLS/101.

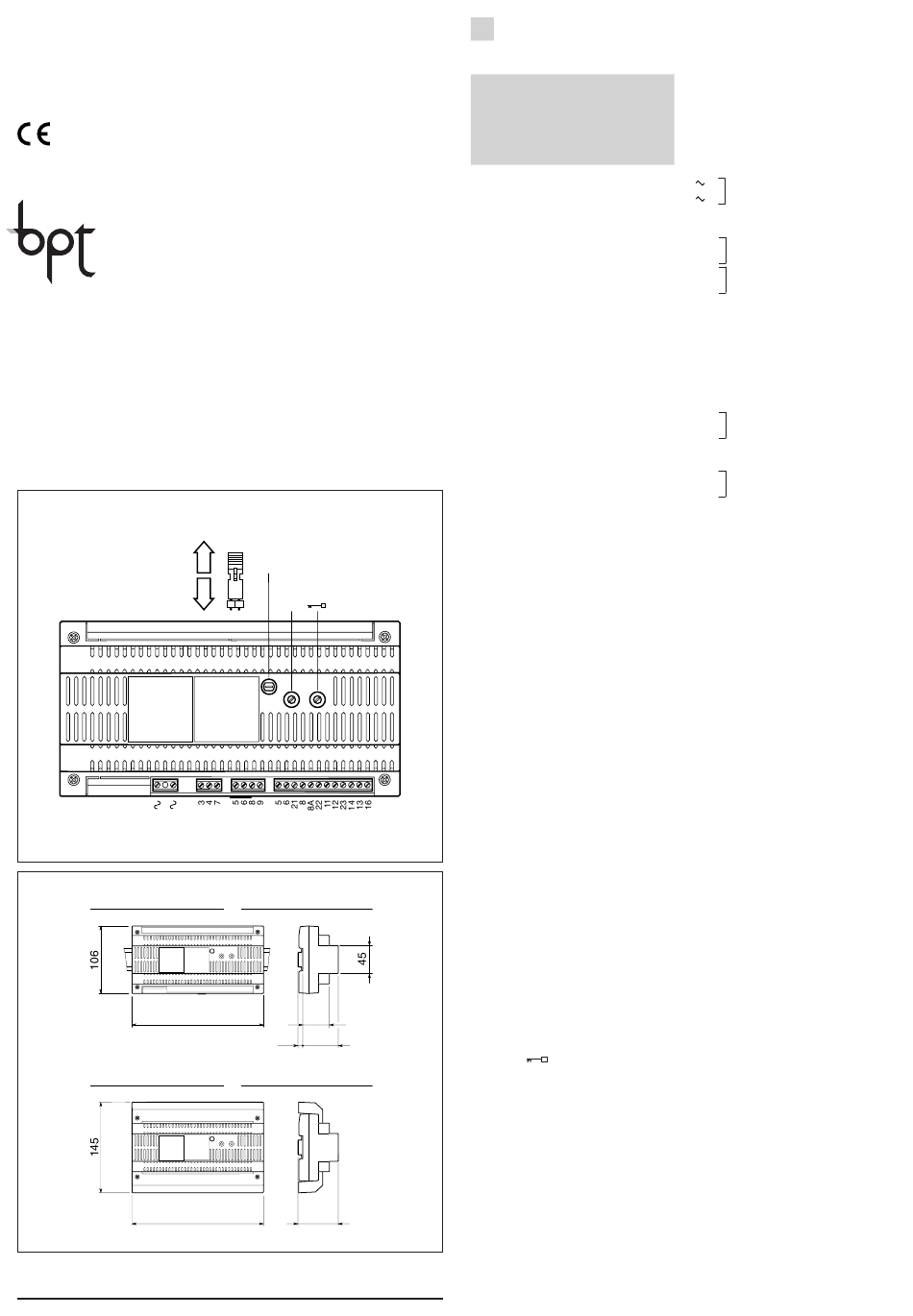

Funzione dei morsetti (fig. 1)
Morsettiera A
rete
Morsettiera B
5 – 17,5V alimentazione
6 + posto esterno
– 12V alimentazione
5
21 + accessori citofonici
8 comune chiamata 1
8A comune chiamata 2
22 uscita per attuatore luce scale
(VLS/101)
11 audio al monitor
12 audio al posto esterno
23 pulsante apriporta supplementare
14 attivazione posto esterno
13 + 12V alimentazione
16 – elettroserratura
Morsettiera C
5 – 17,5V alimentazione
6 + monitor ed accessori
8 audio al monitor
9 audio al posto esterno
Morsettiera D (collegamento con
cavo coassiale)
3 segnale video
4 schermo segnale video
7 chiamata n. 1
Morsettiera D (collegamento con dop-
pino telefonico)
3 segnale video positivo
4 segnale video negativo
7 chiamata n. 1
Caratteristiche tecniche
• Alimentazione: 230V 50/60 Hz.
Protezione elettrica autoripristinabile.
• Potenza assorbita: 60VA.
• Tensioni di uscita:
17,5Vcc stabilizzati (0,9A in servi-
zio continuo più 0,6A in servizio
intermittente), per l'alimentazione
del monitor, del posto esterno ed
eventuali accessori.
12Vcc stabilizzati (400mA in servi-
zio continuo).
12Vcc (0,5A in servizio intermitten-
te), per l'alimentazione dell'elettro-
serratura.
• Due generatori di nota bitonale per
il segnale di chiamata; possono
pilotare fino a 3 derivati interni.
• Tempo di attivazione dell'impianto:
30 s. Al sollevamento della cornetta
del derivato interno il periodo di atti-
vazione viene prolungato di 30 fino
ad un massimo di 90 s (regolabile).
• Tempo di attivazione dell'elettroser-
ratura: regolabile da 1 s a 15 s.
Compatibilità con elettroserratura
del tipo continuo o ad impulsi
(12Vcc, ca, 1A).
• Uscita per attuatore luce scale: del
tipo VLS/101.
• Temperatura di funzionamento: da
0 °C a +35 °C.
• Dimensioni: modulo da 12 unità
basso per guida DIN (fig. 2).
L'apparecchio può essere installato,
senza coprimorsetti, in scatole muni-
te di guida DIN (EN 50022).
Per le dimensioni di ingombro vedere
dell'unità
la fig. 2A.
