2.0 Anschluss des Ablaufes "Restwasser"

Die Rohr-Nennweite des Ablaufes für Restwasser darf nicht geringer sein als die Rohr-Nenn-
weite des Zulaufes (ankommende Rohrleitungen), da es sonst zu einer Verstopfung der Roh-
A c h t u n g !
re kommen kann.
• Die Rohrleitung des Ablaufes muß ein Gefälle von ca. 2 - 3% aufweisen.
• Die Muffe der Rohrleitung auf den Ablauf des Inline-FIlters aufschieben.
- Achten Sie darauf, dass die Rohrleitung ordnungsgemäß aufgeschoben wird.
• Den Ablauf in den Kanal oder eine entsprechende Versickerung einleiten.

2.1 Anschluss des Ablaufes "gefiltertes Wasser" DN 100

• Die Rohrleitung des Ablaufes muß ein Gefälle von ca. 2 - 3% aufweisen.
• Die Muffe der Rohrleitung auf den Ablauf des Inline-FIlters aufschieben.
- Achten Sie darauf, dass die Rohrleitung ordnungsgemäß aufgeschoben wird.
• Den Ablauf in den Auffangbehälter (z.B. Zisterne oder Erdtank) einleiten.
2.2 Deckel öffnen / Transportpappe entfernen
Zur Transportsicherung ist der Filtereinsatz mit einer zusätzlichen Transportpappe gegen
Beschädigungen gesichert. Diese Transportpappe muß vor Inbetriebnahme entfernt werden.

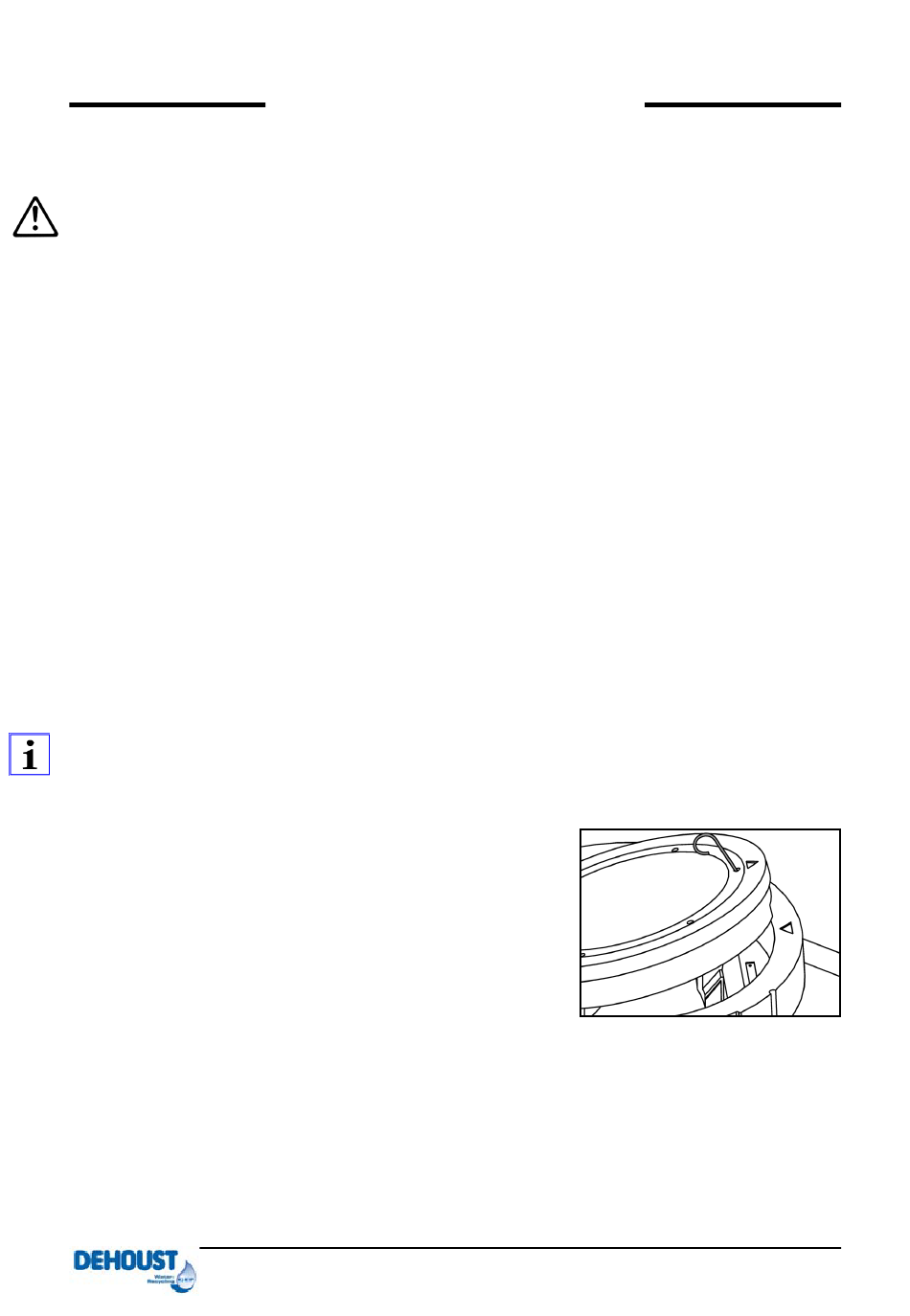

• Edelstahlbügel zur Deckel-Entsicherung in die Boh-
rung neben der Markierung des Deckels einführen,
siehe Bild 6.
• Den Deckel mit einem kräftigen Ruck an dem
Edelstahlbügel, aus dem Klemmverschluß heraus-
ziehen.
• Deckel herausnehmen.
• Edelstahlbügel entfernen und an einem sicheren Ort
aufbewahren.
• Transportpappe des Filtereinsatzes entfernen.
®
IRM - Inline-Filter
DEHOUST GmbH - Bereich GEP
Bild 6
• •
