1.6 Vorbereitung zum Einbau
Der Ablauf für das Restwasser kann beim Inline-Filter in jeweils 60° Schritten versetzt wer-
den, um so einen einfacheren Anschluss an die nachfolgende Rohrleitung zu ermöglichen.
Zudem ist der Ablauf für das Restwasser durch einfaches kürzen auf den entsprechenden
Durchmesser (DN 100/125/150) anzugleichen.
• Die drei Inbusschrauben an der Unterseite des Gehäuses vollständig herausdrehen.
• Gehäuseoberteil vom Gehäuseunterteil trennen, entsprechend verdrehen und wieder zu-
sammenfügen.
- Achten Sie hierbei bitte auf den korrekten Sitz. D. h. die Nocken vom Gehäuseunterteil
müssen vollständig in den Aussparungen des Gehäuseoberteils sitzen.
• Die drei Inbusschrauben wieder je um 120° versetzt mit max. 10 Nm festschrauben.
• Ablauf für Restwasser mittels kürzen auf den entsprechenden Rohranschluss angleichen.
- Achten Sie darauf, dass die Rohr-Nennweite des Ablaufes für das Restwasser nicht gerin-
A c h t u n g !
ger sein darf, als die Rohr-Nennweite des Zulaufes
1.7 Einbau ins Erdreich / Baugrube
Die Einbau- und Anschlussmaße entnehmen Sie bitte aus Bild 3, sowie den Angaben in den
technischen Daten (siehe Kapitel 3.2).
Stellen Sie anhand dieser Angaben eine Baugrube her, die zur Aufnahme des Inline-Filters
und einer Sauberkeitsschicht ausreicht.
Ein möglicher Einbau eines Revisionsschachtes ist zusätzlich zu berücksichtigen.
Bei einer Neuplanung beachten Sie bitte die notwendigen Verlegetiefen für ankommende und
abgehende Rohrleitungen.
• Den Inline-Filter plan auf einem ausreichenden Sandbett in die Baugrube einsetzen.
®
IRM - Inline-Filter
DEHOUST GmbH - Bereich GEP
Wecostr. 7-11
D-53783 Eitorf
295

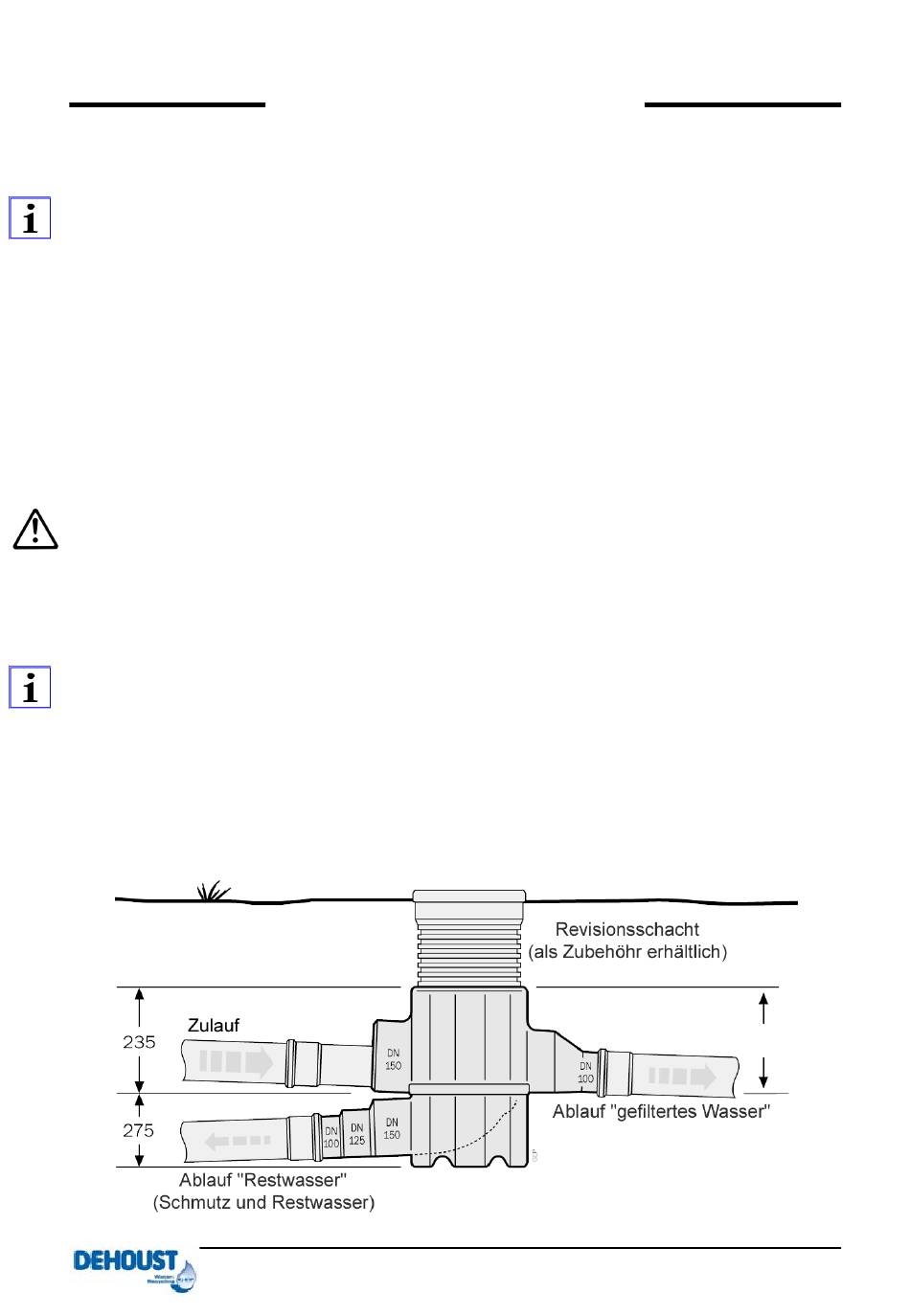

Bild 3
© GEP - 12.11
