IRM - Filterzisterne Trident
Einbau- und Betriebsanleitung
Vor Einbau und Betrieb unbedingt lesen!
Alle Sicherheitshinweise beachten!
Für zukünftige Verwendung sicher aufbewahren!
Diese Einbau- und Betriebsanleitung enthält wichtige Hinweise und Warn-
vermerke.
Bitte vor Einbau und Inbetriebnahme die Einbau- und die Installationsanleitung
unbedingt lesen.
Weitere Betriebs- und Installationsanleitungen, die Komponenten / Zubehör
der Filterzisterne Trident betreffen, sind zusätzlich zu berücksichtigen.

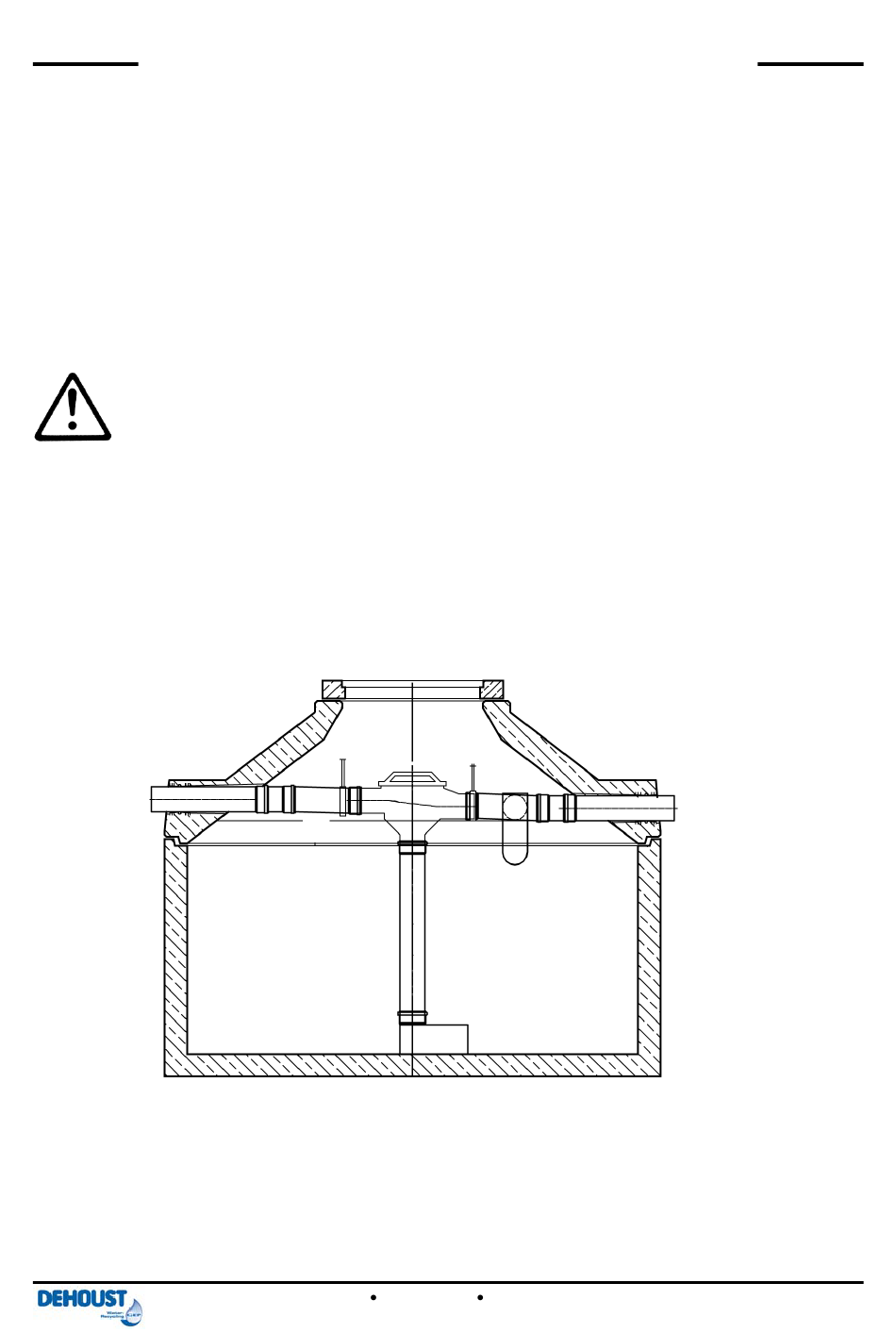

Bild 1
Stand: Dezember 2012
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
©
DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf
GEP - 12.12
