1.8 Anschlüsse der Rohrleitungen
Bei allen Rohrleitungen, die im Erdreich verlegt werden ist darauf zu achten, dass sie ent-
sprechend der DIN EN 1610 verlegt werden. In dieser Norm sind Definitionen, die zum verle-
gen der Rohrleitungen notwendig sind, wie z.B. Bettung, Überdeckungshöhe usw. aufgeli-
stet. Zum einfacheren Anschliessen der Rohrleitungen ist geeignetes Gleitmittel oder z. B.
Vaseline zu verwenden.
Die Positionen der entsprechenden Anschlüsse entnehmen Sie bitte aus Kapitel 1.7, Bild 3.
1.9 Anschluss des Zulaufes DN 150
Falls im Zulauf mit einer Reduzierung gearbeitet wird,
muß sie so eingesetzt werden, dass an der Unterseite
der Rohrleitung kein Verspringen / Versatz auftritt,
A c h t u n g !
siehe Bild 4 und 5.
Hierdurch wird das ankommende Regenwasser optimal
auf den Filtereinsatz geleitet und erzielt somit den
höchstmöglichen Wirkungsgrad.
• Die Rohrleitung des Zulaufes muß ein Gefälle von
ca. 2 - 3% aufweisen.
• Ankommende Rohrleitungen mindestens einen Meter
vor dem Anschluss an den Zulauf zusammenfügen.
• Vor dem Zulauf muß die Rohrleitung mindestens
einen Meter geradlinig verlegt werden! In diesem
Bereich dürfen sich keine weiteren Zuläufe oder
A c h t u n g !
Bögen befinden.
• Beiliegende DN 150-Lippendichtung in den
Zulaufanschluss des Inline-Filters einsetzen.
• Die Rohrleitung ebenfalls in den Zulaufanschluss
des Inline-Filters einstecken.
- Achten Sie darauf, dass die Rohrleitung ordnungsgemäß eingeschoben wird.
Sollten diese Vorgaben nicht eingehalten werden, kann sich der Wirkungsgrad bedeu-
tend verschlechtern.
A c h t u n g !
© GEP - 12.11
®
IRM - Inline-Filter
DEHOUST GmbH - Bereich GEP

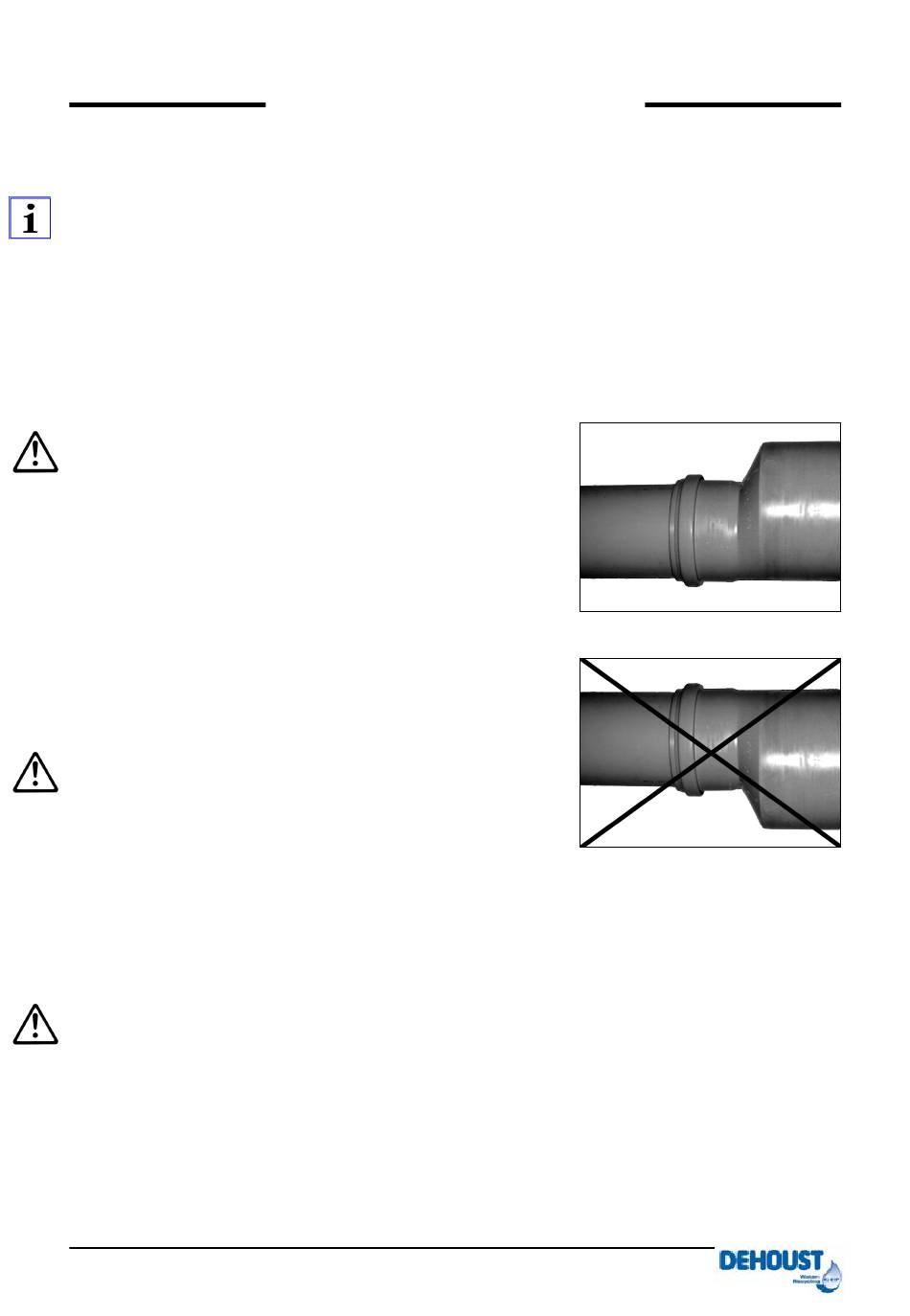

Bild 4 Richtig!
