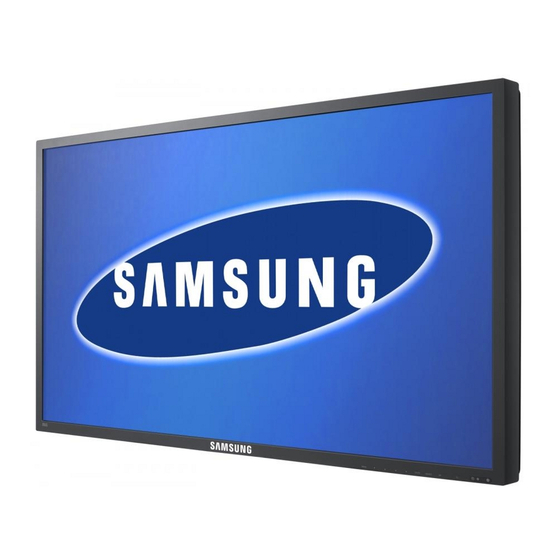

Seite 1 SyncMaster 400DX-3/460DX-3 LCD-Bildschirm Benutzerhandbuch Farbe und Aussehen des Geräts sind geräteab- hängig, und jederzeitige Änderungen der techni- schen Daten des Geräts zum Zweck der Leis- tungssteigerung sind vorbehalten.
Seite 2: Sicherheitshinweise
Sicherheitshinweise Zeichenerklärung Hinweis Beachten Sie die folgenden Sicherheitshinweise, um Ihre Sicherheit zu gewährleisten und Sachschäden zu vermeiden. Lesen Sie die Anweisungen sorgfältig durch und verwenden Sie das Gerät in ordnungsge- mäßer Weise. Warnung/Vorsicht Das Nichtbefolgen von Anweisungen, die mit diesem Symbol gekenn- zeichnet sind, kann zu Schäden an Personen und Geräten führen.
Seite 3: Installation
Sicherheitshinweise Stellen Sie sicher, dass das Netzkabel sicher und korrekt an eine Steckdose angeschlossen ist. • Anderenfalls kann ein Brand verursacht werden. Vermeiden Sie übermäßiges Verbiegen oder starke Zugbelas- tung des Kabels. Stellen Sie keine schweren Gegenstände auf dem Kabel ab. •...
Seite 4 Sicherheitshinweise Achten Sie beim Aufstellen des Geräts in einem Schrank oder auf einem Regal darauf, dass die Vorder- oder Unterseite des Geräts nicht über die Vorderkante herausragen. • Anderenfalls könnte das Gerät herunterfallen und Verletzun- gen verursachen. • Verwenden Sie Schränke oder Regale mit einer für das Gerät geeigneten Größe.
Seite 5 Sicherheitshinweise Wenn Sie einen Monitor mit verstellbarer Höhe absenken, dür- fen Sie keine Gegenstände oder Körperteile auf dem Standfuß platzieren. • Dies kann zu Schäden am Gerät oder zu Verletzungen führen. Reinigen Wenn Sie das Monitorgehäuse des TFT-LCD-Bildschirms reinigen, wi- schen Sie mit einem leicht befeuchteten, weichen Tuch darüber.
Seite 6 Sicherheitshinweise Sollte ein ungewöhnliches Geräusch zu hören, Brandgeruch festzustellen oder Rauch zu sehen sein, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an das Kundendienst- zentrum. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden. Stellen Sie das Gerät nicht in einem Fahrzeug oder an Orten auf, an denen es Feuchtigkeit, Staub, Rauch oder Wasser aus- gesetzt ist.
Seite 7 Sicherheitshinweise Führen Sie weder Metallgegenstände wie Besteck, Münzen, Stifte oder Stähle, noch leicht entflammbare Gegenstände wie Papier oder Streichhölzer (durch die Belüftungsschlitze und Ein-/ Ausgangsanschlüsse usw.) ins Innere des Geräts. • Wenn Wasser oder Fremdkörper ins Innere des Geräts ge- langt sind, ziehen Sie das Netzkabel und wenden Sie sich an das Kundendienstzentrum.
Seite 8 Sicherheitshinweise Achten Sie darauf, dass sich keine Kinder an das Gerät hängen oder darauf klettern. • Das Gerät könnte herunterfallen und Verletzungen oder Tod verursachen. Wenn Sie das Gerät über einen längeren Zeitraum nicht ver- wenden, ziehen Sie das Netzkabel aus der Steckdose. •...
Seite 9 Sicherheitshinweise Lassen Sie keine Gegenstände auf das Gerät fallen, und lassen Sie keine Schläge darauf einwirken. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden. Verwenden Sie in der Nähe des Geräts keinen Luftbefeuchter. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden.
Seite 10 Einleitung Lieferumfang Kontrollieren des Packungsinhalts Entfernen Sie die Sicherung von der Verpackung (siehe Abbildung oben). Heben Sie die Verpackung Kontrollieren Sie den Entfernen Sie das Styro- an. Fassen Sie dazu links Packungsinhalt. por und die Vinylabdeck- und rechts in die beiden ung.
Seite 11 Einleitung Bedienungsanleitungen Kurzanleitung zur Konfigu- Garantiekarte Benutzerhandbuch ration (Nicht überall verfügbar) Kabel Netzkabel D-Sub-Kabel Andere Fernbedienung Batterien (AAA X 2) (BP59-00138B) (Nicht überall verfügbar) Separat erhältlich Halbfuß-Bausatz LAN-Kabel USB-Kabel RGB/BNC-Kabel RGB/Komponentenkabel NetWork-Box Wandhalterung TV-Tuner(Nur USA) HDMI-Kabel...
Seite 12 Einleitung Separat erhältlich HDMI/DVI-Kabel LCD-Bildschirm Vorderseite Taste MENU [MENU] Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können Sie auch das Bildschirmmenü schließen oder zum vorherigen Menü zurückkehren. Auf/Ab-Taste Drücken Sie diese Taste, um vertikal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü...
Seite 13 Einleitung Möglicherweise ist das Bild jedoch gestört, wenn das externe Ein- gangssignal nicht mit dem gewählten Videosignal übereinstimmt. • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox in- stalliert ist.
Seite 14 Einleitung Rückseite Hinweis Einzelheiten zu den Kabelanschlüssen entnehmen Sie dem Abschnitt „Connections“. Die Konfiguration auf der Rückseite des LCD-Bildschirms kann sich je nach verwendetem Modell leicht unterscheiden. POWER S/W ON [ │ ] / OFF Ein- und Ausschalten des LCD-Bildschirms. POWER Das Netzkabel verbindet den LCD-Bild- schirm mit der Steckdose in der Wand.
Seite 15 Einleitung teren Bildschirm anzeigen. Verbinden [DVI OUT] -Anschluss der Haup- Sie den [DVI IN] - oder [HDMI] - tanzeige mit dem Anschluss einer anderen Anzeige. • An den DVI-Durchschleifausgang kön- nen (mit einem 2 Meter langen Kabel) maximal 100 Monitore angeschlossen werden.
Seite 16 Einleitung [DP IN] -Anschluss am Verbinden Sie den Gerät mit Hilfe eines DP-Kabels mit dem DP IN-Anschluss einer anderen Anzeige. AV/COMPONENT AUDIO IN [R-AUDIO- [AV/COMPONENT AU- Schließen Sie den DIO IN [R-AUDIO-L]] -Anschluss des Moni- tors mit Hilfe eines Audiokabels an den Audioausgang des PCs oder des externen Geräts an.
Seite 17 Ausgabegeräts. • Es wird HDMI bis Version 1.3 unterstützt. Hinweis Damit Sie MagicInfo verwenden können, muss die von Samsung spezifizierte Netz- werkbox eingebaut und der MagicInfo-Aus- [HDMI IN 2 gang der Netzwerkbox muss an (MAGICINFO)] angeschlossen werden. Informationenen zum Kauf und Anschluss der Netzwerkbox erhalten Sie von Samsung Electronics.
Seite 18 Einleitung Kensington Lock slot Das Kensington-Schloss ist ein Sicherheitss- chloss, mit dem die Benutzer das Gerät vers- chließen können, damit sie es in der Öffen- tlichkeit sicher verwenden können. Da Form und Verwendung des Sicherheitsschlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechen- den Informationen im Benutzerhandbuch für das Schloss nach.
Seite 19 Einleitung LAN(LAN-Anschlussbuchse) Verbinden mit einem LAN-Kabel, um Inter- net- oder Netzwerkzugang im MagicInfo- Modus zu ermöglichen. Anschließen einer Netzwerkschnittstelle (separat erhältlich) USB(USB-Anschlussbuchse) Kompatibel mit Tastatur, Maus und Mas- senspeichergeräten. AUDIO OUT Schließen Sie einen Kopfhörer oder einen externen Lautsprecher an. RS232C (Serieller RS232C-Anschluss ) Serielle Schnittstelle Anschließen einer Netzwerkschnittstelle (separat erhältlich)
Seite 20 Einleitung POWER Zifferntasten Taste / GUIDE + VOL - SOURCE D.MENU TOOLS Auf-Ab Links-Rechts Taste INFO Die Farbtaste und die Auswahltaste PC/ DVI/HDMI/DP TTX/MIX MTS/DUAL ENTER/PRE-CH MUTE CH/P MENU RETURN EXIT MagicInfo Hiermit wird das Gerät an- und ausgeschaltet. POWER Hiermit wird das Gerät ausgeschaltet.
Seite 21 Einleitung Drücken Sie die Taste, um die Signalquelle SOURCE zu wechseln. Die SOURCE kann nur bei externen Geräten geändert wer- den, die aktuell an den LCD-Bildschirm angeschlossen sind. Aktivieren bzw. Deaktivieren des Fernsehmenüs im Fern- D.MENU sehmodus. - Diese Taste kann nur im Fernsehmodus verwendet wer- den, wenn eine (gesondert erhältliche) TV-Tunerbox an- geschlossen ist.
Seite 22: Kippwinkel Und Drehung
Wenden Sie sich an einen Installationsfachmann von Samsung, damit dieser die Instal- lation für Sie durchführen kann. • Die Garantie verfällt, wenn das Gerät nicht durch einen von Samsung Electronics zuge- lassenen Fachbetrieb installiert wird. • Einzelheiten erfahren Sie beim Kundendienstzentrum von Samsung Electronics.
Seite 23 Wenn Sie das Gerät an einer Wand anbringen möchten, achten Sie darauf, dass (wie oben gezeigt) hinter dem Gerät mindestens 40 mm frei sind, damit ausreichende Belüf- tung gewährleistet ist. Halten Sie die Umgebungstemperatur auf einem Wert unter 35˚ C. Hinweis Einzelheiten erfahren Sie beim Kundendienstzentrum von Samsung Electronics.
Seite 24: Anleitung Für Die Integrierte Halterung
Gerät genügend Platz frei ist, damit ausreichende Belüftung gewährleistet ist. Halten Sie die Umgebungstemperatur auf einem Wert unter 35˚ C. Hinweis Einzelheiten erfahren Sie beim Kundendienstzentrum von Samsung Electronics. 3. Anleitung für den Einbau in den Boden <Ansicht von der Seite>...
Seite 25 Halterung an Ihren nächsten SAMSUNG-Fachhändler. Unser Montagepersonal baut die Halterung nach Eintreffen Ihrer Bestellung ein. • Zum Anheben des LCD-Bildschirms sind mindestens 2 Personen erforderlich. • SAMSUNG haftet nicht für Verletzungen oder Schäden, die bei Montage durch den Kun- den entstehen.
Seite 26 Einleitung Abmessungen Hinweis Verwenden Sie für die Wandmontage der Halterung nur Maschinenschrauben mit 6 mm Durchmesser und 8 bis 12 mm Länge. Zubehör (separat erhältlich) • Abmessungen mit optionalem Standfuß...
Seite 27 Einleitung • Abmessungen mit welcome board...
Seite 28: Montage Der Wandhalterung
Einleitung • Abmessungen mit anderem Zubehör Montage der Wandhalterung • Wenden Sie sich für die Montage der Wandhalterung an einen Techniker.
Seite 29 Einleitung • SAMSUNG Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Mont- age vom Kunden selbst durchgeführt wird. • Die Halterung ist zur Montage an Mauern vorgesehen. Die Stabilität der Halterung bei Montage auf Gipskarton oder an Holz kann nicht garantiert werden.
Seite 30: Anpassen Des Wandhalterungswinkels
Einleitung Entfernen Sie den Sicherheitsstift (3), und setzen Sie die 4 Gerätehalterungen in die entsprechenden Bohrungen in der Wandhalterung (1) ein. Setzen Sie anschließend das Gerät (2) so ein, dass es fest mit der Wandhalterung verbunden ist. Setzten Sie den Sicherheitsstift (3) wieder ein, und ziehen Sie ihn fest, damit das Gerät an der Wand- halterung sicher fixiert ist.
Seite 31 Einleitung Hinweis Der Halterungswinkel kann zwischen -2˚ und 15˚ eingestellt werden. Fassen Sie das Gerät immer oben in der Mitte und nicht an der linken oder rechten Seite an, um den Winkel einzustellen. Fernbedienung (RS232C) Kabelanschlüsse Schnittstelle RS232C (9-polig) TxD (Nr.2) RxD (Nr.3) GND (Nr.5) Bitrate 9600 Bit/s Datenbits...
Seite 32 Einleitung Request to Send (Sendeanforderung) Request to Send (Sendeerlaubnis) Ring Indicator (Rufton) • RS232C-Kabel Anschluss: 9-poliges D-Sub Kabel: Kreuzkabel -P1- -P1- -P2- -P2- DOSE ---------> DOSE <--------- ---------- • Anschlussverfahren Steuercodes • Get-Steuerung Kopf Befehl DATEN-Länge Prüfsumme 0xAA Befehlstyp • Steuerparameter einstellen Kopf Befehl...
Seite 33 Einleitung • Befehlsworte Nein. Befehlstyp Befehl Wertebereich Steuerung – Stromversorgung 0x11 Steuerung – Lautstärke 0x12 0~100 Steuerung – Eingangsquelle 0x14 Steuerung – Bildschirmmodus 0x18 Steuerung – Bildschirmgröße 0x19 0~255 Steuerung – PIP Ein/Aus 0x3C Steuerung – Auto-Einstellung 0x3D Steuerung – Videowandmodus 0x5C Sicherheitsverriegelung 0x5D - Die ID zeigt die zugewiesene ID hexadezimal an, und der Wert von ID 0 ist 0xFF.
Seite 34 Einleitung 0xAA 0x11 Stromver- sorgung Stromversorgung : Netzparameter des Fernsehers / Monitors wird eingestellt 1 : Strom EIN 0 : Strom AUS • Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Länge Bestäti- Prüf- gung summe Strom- 0xAA 0xFF ‘A’...
Seite 35 Einleitung • Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Länge Prüf- Bestäti- summe gung Laut- 0xAA 0xFF ‘A’ 0x12 stärke Lautstärke : Wie oben • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA...
Seite 36 Einleitung 0x20 MagicInfo 0x1F DVI_VIDEO 0x30 HF (TV) 0x40 0x21 HDMI1 0x22 HDMI1_PC 0x23 HDMI2 0x24 HDMI2_PC 0x25 Bildschirmanschluss Achtung DVI_VIDEO, HDMI1_PC, HDMI2_PC → Nur abrufen Im Fall von MagicInfo ist dies nur bei Modellen mit einer MagicInfo-Karte möglich Im Fall von TV ist dies nur bei Modellen mit einer TV-Karte möglich •...
Seite 37 Einleitung • Aktuellen Bildschirmmodus abrufen Kopf Befehl DATEN-Länge Prüfsumme 0xAA 0x18 • Bildformat einstellen Kopf Befehl DATEN- DATEN Länge Prüfsumme 0xAA 0x18 Bildschirm- modus Bildschirmmodus : Bildschirmmodusparameter des Fernsehers / Monitors wird ein- gestellt 0x01 16 : 9 0x04 Zoom 0x31 Breitenzoom 0x0B...
Seite 38 Einleitung • Aktuelle Bildschirmgröße abrufen Kopf Befehl DATEN-Länge Prüfsumme 0xAA 0x19 • Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Länge Bestäti- Prüf- gung summe Bild- 0xAA 0xFF ‘A’ 0x19 schirm- größe Bildschirmgröße : Bildschirmgröße der Fernsehers / Monitors (Bereich : 0–255, Ein- heit: Zoll) •...
Seite 39 Einleitung 1 : PIP Ein 0 : PIP AUS • Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA 0xFF ‘A’ 0x3C PIP : Wie oben • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1...
Seite 40 Einleitung Bestäti- gung Automa- tische 0xAA 0xFF ‘A’ 0x3D Einstel- lung • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA 0xFF ‘N’ 0x3D FEHLER FEHLER: Dieser Fehlercode gibt die Bedeutung des Fehlers an •...
Seite 41 Einleitung Keine Bestäti- gung Video- 0xAA 0xFF ‘A’ 0x5C wand- modus Videowandmodus : Wie oben • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA 0xFF ‘N’ 0x5C FEHLER FEHLER: Dieser Fehlercode gibt die Bedeutung des Fehlers an •...
Seite 42 Einleitung Keine Bestäti- gung Sicher- heitsver- 0xAA 0xFF ‘A’ 0x5D riege- lung Sicherheitsverriegelung : Wie oben • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Länge Bestäti- Prüf- gung summe Sicher- heitsver- 0xAA 0xFF ‘N’ 0x5D riege- lung FEHLER: Dieser Fehlercode gibt die Bedeutung des Fehlers an...
Seite 43: Anschließen An Einen Computer
Anschlüsse Anschließen an einen Computer Es gibt verschiedene Methoden, um den Computer an den Monitor an- zuschließen. Wählen Sie eine der folgenden Varianten: Mit dem D-Sub-Anschluss (Analog) der Grafikkarte. [RGB/COMPO- • Schließen Sie das D-Sub-Kabel an den 15-poligen NENT IN] -Anschluss auf der Rückseite des LCD-Bildschirms und an den 15-poligen D-Sub-Anschluss ihres Computers an.
Seite 44: Anschließen An Andere Geräte
Schließen Sie das Netzkabel des LCD-Bildschirms an den Netzanschluss auf der Rückseite des LCD-Bildschirms an. Schalten Sie den LCD-Bild- schirm am Netzschalter ein. Hinweis Zubehör erhalten Sie bei jedem Kundendienstzentrum von SAMSUNG Electronics. Anschließen an andere Geräte Hinweis • Alle für den AV-Eingang geeigneten Geräte (wie DVD-Player, Videorecorder oder Cam- corder sowie Computer) können an den LCD-Bildschirm angeschlossen werden.
Seite 45: Anschließen Von Av-Geräten
Anschlüsse [DVI OUT(LOOPOUT)] -Ans- Stellen Sie die Verbindung zwischen dem chluss der LCD-Anzeige und dem Eingang eines anderen Monitors mit einem DVI-Kabel her. [AUDIO OUT] -Anschluss der Stellen Sie die Verbindung zwischen dem LCD-Anzeige und dem Audioeingang eines anderen Monitors mit einem Stereokabel her.
Seite 46: Anschließen An Einen Camcorder
Anschlüsse Anschließen an einen Camcorder Suchen Sie die AV-Ausgangsbuchsen am Camcorder. Sie befinden sich normalerweise seitlich am Camcorder oder auf dessen Rückseite. Ver- [AV IN] -Eingang am LCD-Bildschirm mit dem VIDEO binden Sie den OUTPUT-Anschluss am Camcorder. [AV /COMPONENT AUDIO IN [R-AUDIO-L]] -Eingang Verbinden Sie den am LCD-Bildschirm mit den AUDIO OUTPUT-Anschlüssen am Camcor- der.
Seite 47: Anschließen Mit Einem Dvi/Hdmi-Kabel
Anschlüsse Anschließen mit einem HDMI-Kabel [HDMI IN 2 (MAGICINFO)] - oder [HDMI IN 1] -Ans- Schließen Sie den chluss des Geräts mit einem HDMI-Kabel an den HDMI-Ausgang des digitalen Geräts an. SOURCE am Gerät oder auf der Fernbedienung Drücken Sie die Taste und wählen Sie „HDMI1 / HDMI2“.
Seite 48: Anschließen An Einen Dvd-Player
Anschlüsse gabegeräts an, und verbinden Sie den gegenüber liegenden Stecker mit [RGB/DVI/DP/HDMI AUDIO IN] -Anschluss des LCD-Bildschirms. Hinweis SOURCE am Gerät oder auf der Fernbedienung und wählen Sie Drücken Sie die Taste „HDMI1 / HDMI2“. Anschließen an einen DVD-Player [RGB/COMPONENT IN] -Anschluss am LCD-Bild- Schließen Sie den schirm mit einem RGB/Komponentenkabel an die P , Y, P...
Seite 49 Anschlüsse Anschließen eines DTV-Receivers (Kabel/Satellit) [RGB/COMPONENT IN] -Anschluss am LCD-Bild- Schließen Sie den schirm mit einem RGB/Komponentenkabel an die P , Y, P -Anschlüsse am Receiver an. [AV/COMPONENT AUDIO IN [R-AUDIO-L]] -Eingang Verbinden Sie den am LCD-Bildschirm mit den AUDIO OUT-Anschlüssen an der Set-Top- Box.
Seite 50: Anschließen Einer Netzwerkschnittstelle (Separat Erhältlich)
Anschließen einer Netzwerkschnittstelle (separat erhältlich) Hinweis • Netzwerkschnittstellen sind als Zubehör erhältlich. • Informationenen zum Kauf und Anschluss der Netzwerkbox erhalten Sie von Samsung Electronics. Anschließen an die Stromversorgung [POW- Verbinden Sie mithilfe eines Verlängerungskabels den Anschluss ER] des Geräts mit dem [POWER] -Anschluss der installierten Netzwerk- box.
Seite 51: Anschließen Eines Lan-Kabels
Anschlüsse [MAGICINFO OUT] der Netzwerkbox mi- Verbinden Sie den Anschluss [HDMI IN 2 (MAGICINFO)] -Anschluss thilfe eines HDMI-Kabels mit dem des Monitors. Anschließen eines LAN-Kabels [LAN] - Stellen Sie mit einem LAN-Kabel die Verbindung zwischen dem Anschluss des Geräts und dem [LAN] Ihres PCs her. Anschließen eines USB-Geräts Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tas- tatur.
Seite 52: Verwenden Der Software
Betriebssystem durch. Halten Sie einen leeren Datenträger bereit und laden Sie den Treiber von der folgenden Internet-Website herunter. Internet-Website: http://www.samsung.com/ Installieren des Monitortreibers (automatisch) Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "Windows". Wählen Sie das Monitormodell aus der Modellliste aus, und klicken Sie dann auf OK.
Seite 53: Installieren Des Monitortreibers (Manuell)
Verwenden der Software Hinweis Dieser Monitortreiber ist von Microsoft zertifiziert. Die Installation dieses Treibers hat keine negativen Auswirkungen auf Ihren Computer. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Installieren des Monitortreibers (manuell) ® Betriebssystem Microsoft Windows Vista™...
Seite 54 Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treib- ers hat keine negativen Auswirkungen auf Ihr System. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Klicken Sie auf der Registerkarte "Driver" (Treiber) auf "Update Driver" (Treiber aktuali- sieren).
Seite 55 Verwenden der Software Klicken Sie auf "Have Disk" (Datenträger), und wählen Sie den Ordner (z. B. D:\laufwerk), in dem die Setupdatei des Treibers gespeichert ist. Klicken Sie abschließend auf OK. Wählen Sie in der Liste der Bildschirme das Modell, das Ihrem Monitor entspricht, und klicken Sie auf "Next"...
Seite 56 Verwenden der Software ® ® Betriebssystem Microsoft Windows Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "Start" → "Control Panel" (Systemsteuerung) und das Symbol "Appear- ance and Themes" (Darstellung und Designs). Klicken Sie auf das Symbol "Display" (Anzeige), wählen Sie die Registerkarte "Set- tings"...
Seite 57 Verwenden der Software Klicken Sie auf "Update Driver..." (Treiber aktualisieren...), und wählen Sie "Install from a list or..." (Installation von Liste oder...) und klicken Sie dann auf die Schaltfläche "Next" (Weiter). Wählen Sie "Don't search, I will..." (Nicht suchen, ich werde...), und klicken Sie dann auf "Next"...
Seite 58 Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treib- ers hat keine negativen Auswirkungen auf Ihr System. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Klicken Sie auf die Schaltfläche "Close (Schließen)" und dann mehrmals auf "OK".
Seite 59 Verwenden der Software Doppelklicken Sie auf das Symbol "Display" (Anzeige). Wählen Sie die Registerkarte "Settings" (Einstellungen) aus, und klicken Sie auf die Schaltfläche "Advanced Properties" (Erweiterte Eigenschaften). Wählen Sie "Monitor". 1. Fall: Wenn die Schaltfläche "Properties" (Eigenschaften) deaktiviert ist, ist Ihr Monitor ordnungsgemäß...
Seite 60 Verwenden der Software 10. Aktivieren Sie "Show all devices" (Alle Geräte anzeigen) und wählen Sie dann den Mon- itor aus, der dem an den Computer angeschlossenen Gerät entspricht. Klicken Sie anschließend auf OK. 11. Klicken Sie so oft auf "Close" (Schließen) und OK, bis das Dialogfeld "Display Proper- ties"...
Seite 61: Installieren/Deinstallieren Des Programms
Installieren/Deinstallieren des Programms Installieren Legen Sie die Installations-CD in das CD-Laufwerk ein. Klicken Sie auf das MDC Unified-Installationsprogramm. Wenn das Fenster für die Softwareinstallation auf dem Hauptbildschirm nicht angezeigt wird, führen Sie die Installation mit der EXE-Datei "MDC Unified" durch, die sich im MDC-Ordner auf der CD befindet.
Seite 62: Verbinden Mit Mdc
Was ist MDC? "MDC" (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein.
Seite 63 Verwenden von MDC über Ethernet Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Ein Anzeigegerät kann über ein serielles RS-232C-Kabel mit einem anderen Anzeigegerät verbunden werden.
Seite 64: Verbindungsverwaltung
Verbindungsverwaltung Die Verbindungsverwaltung umfasst die Verbindungsliste und die Änderungsoptionen für die Verbindungsliste. Verbindungsliste – zeigt die Details der Verbindungen wie Verbindungseinstellung (IP-Adresse/COM, Portnummer, MAC und Connection Type), Verbindungsstatus, Set ID Range und erkannte Geräte an. Jede Verbindung kann maximal 100 Geräte enthalten, die seriell hintereinander geschaltet sind. Alle in einer Verbindung erkannten LFDs werden in der Geräteliste angezeigt.
Seite 65: Auto Set Id
Auto Set ID Die Funktion Auto Set ID weist allen hintereinander geschalteten LFDs eine Set ID zu. Eine Verbindung kann maximal 100 LFDs enthalten. Der Geräte-ID wird in der Hintereinanderschaltung fortlaufend 1-99 zugewiesen. Die letzte Geräte-ID ist 0.
Seite 66 Klonen Mithilfe der Funktion Klonen können Sie die Einstellung eines LFDs kopieren und für mehrere ausgewählte LFDs übernehmen. Im Fenster mit den Kopiereinstellungen können Sie Einstellungen bestimmter oder aller Registerkarten zum Klonen auswählen.
Seite 67: Befehl Wiederholen
Befehl wiederholen Diese Funktion dient zur Angabe der maximalen Häufigkeit, mit der der MDC-Befehl wiederholt wird, wenn keine Reaktion oder eine fehlerhafte Reaktion von einem LFD erfolgte. Der Wert für die Wiederholungsanzahl kann im MDC-Optionsfenster festgelegt werden. Der Wert für die Wiederholungsanzahl muss zwischen 1 und 10 liegen.
Seite 68: Erste Schritte Mit Mdc
Erste Schritte mit MDC Klicken Sie auf Start Alle Programme Samsung MDC Unified, um das Programm zu starten. Klicken Sie auf Add, um ein Anzeigegerät hinzuzufügen. Wenn die Verbindung über RS232C erfolgt, navigieren Sie zu Serial und geben den COM Port...
Seite 69 Wenn die Verbindung über Ethernet erfolgt, geben Sie die IP-Adresse ein, die für das  Anzeigegerät eingegeben wurde.
Seite 70: Aufteilung Des Hauptbildschirms
Aufteilung des Hauptbildschirms Ändert den Status eines Anzeigegeräts oder die Eigenschaften des Menüleiste Programms Zeigt eine Liste der verbundenen Anzeigegeräte oder Gerätegruppen an Gerätekategorie Zeigt eine Liste mit Zeitplänen für Anzeigegeräte an Zeitplankategorie Zur Auswahl des anzupassenden Geräts Geräteliste Zum Hinzufügen, Bearbeiten, Neugruppieren oder Löschen von Geräten Geräteliste ändern Zeigt Hilfethemen zum Programm an Hilfethemen...
Seite 71 Menüs Sie können ein ausgewähltes Gerät ein- oder ausschalten oder die Eingangsquelle oder die Lautstärke des Geräts ändern. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Home. Home Wählen Sie ein Element aus, und ändern Sie die entsprechende Einstellung. Netz On: schaltet das ausgewählte Anzeigegerät ein ...
Seite 72 Alert Fault Device  Dieses Menü zeigt eine Liste der Anzeigegeräte an, die folgende Fehler aufweisen: Lüfterfehler,  Temperaturfehler, Helligkeitssensorfehler oder Lampenfehler. Wählen Sie ein Gerät aus der Liste aus. Die Schaltfläche Repair wird aktiviert. Klicken Sie auf die Schaltfläche „Aktualisieren“, um den Fehlerstatus des Anzeigegeräts zu aktualisieren. Das wiederhergestellte Anzeigegerät wird aus der Fault Device List entfernt.
Seite 73 Bildschirmanpassung Die Bildschirmeinstellungen (Kontrast, Helligkeit usw.) können angepasst werden. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Picture. Benutzerdef. Wählen Sie ein Element aus, und ändern Sie die entsprechende Bildschirmeinstellung. Color und Tint sind nicht verfügbar, wenn die Eingangsquelle PC ist. ...
Seite 74 Green Passt die Intensität der grünen Farbe des ausgewählten Anzeigegeräts an.  Blue Passt die Intensität der blauen Farbe des ausgewählten Anzeigegeräts an. ...
Seite 75 Optionen Dynamic Contrast Ändert den Dynamic Contrast des ausgewählten Anzeigegeräts. Gamma Control Ändert den Gammawert des ausgewählten Anzeigegeräts. Auto Motion Plus Diese Option wird verwendet, um dynamische Bilder anzuschauen. Off: deaktiviert die Auto Motion Plus-Funktion  Clear: stellt die Auto Motion Plus-Stufe auf klar ein. Dieser Modus eignet sich für die Anzeige ...
Seite 76 Größe Picture Size Ändert die Bildschirmgröße des ausgewählten Anzeigegeräts. Das Element Detail wird deaktiviert, wenn Picture Size auf einen Modus eingestellt ist, der keine detaillierte Konfiguration unterstützt. Die Schaltflächen -/+ können zur Zoom-Änderung verwendet werden. Der Bildschirm kann mit den Nach-oben-/Nach-unten-/Nach-links-/Nach-rechts-Schaltflächen neu positioniert werden.
Seite 77: Anpassen Des Tons
Anpassen des Tons Sie können die Toneinstellungen anpassen. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Sound. Bass oder Treble ist deaktiviert, wenn das Element vom ausgewählten Gerät nicht unterstützt wird. Bass Anpassen der Bässe des ausgewählten Anzeigegeräts Treble Anpassen der Höhen des ausgewählten Anzeigegeräts Balance (L/R)
Seite 78: Systemkonfiguration
Systemkonfiguration Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte System. Video Wall Die Funktion Video Wall kann verwendet werden, um einen Bildausschnitt anzuzeigen oder auf jedem der angeschlossenen Anzeigegeräte dasselbe Bild anzuzeigen. Video Wall ist nur aktiviert, wenn sich Geräte in der Gruppe befinden. Video Wall Aktivieren oder Deaktivieren von Video Wall Format...
Seite 79 Auswählen der Anzahl der vertikal anzuordnenden Teilbildschirme Bis zu 15 Teilbildschirme können in einer Reihe angeordnet werden. V kann maximal den Wert 6 haben, wenn H den Wert 15 hat. Screen Position Anzeigen des Layouts der (mit dem Bildschirmteiler konfigurierten) Teilbildschirme oder Ändern des Layouts nach Bedarf Screen Position und Preview sind aktiviert, wenn Video Wall „ON“...
Seite 80 Allgemein User Auto Color Automatische Einstellung der Bildschirmfarben Nur im PC-Modus verfügbar. Auto Power Stellt das Gerät so ein, dass es sich automatisch einschaltet. Standby Control Aktiviert den Standby-Modus, wenn keine Eingangsquelle erkannt wird. Lüfter und Temperatur Konfiguriert die Einstellungen, die zur Erkennung der Lüfterdrehzahl und Innentemperatur zum Schutz des Geräts erforderlich sind.
Seite 81 Sicherheit Safety Lock Sperren der Bildschirmmenüs Stellen Sie zum Entsperren der Menüs Safety Lock auf Off ein. Button Lock Sperren der Tasten am Anzeigegerät Stellen Sie zum Entsperren der Tasten Button Lock auf Off ein. OSD-Anzeige Source OSD Wählen Sie aus, ob eine Meldung angezeigt werden soll, wenn die Source geändert wird. Not Optimum Mode OSD Wählen Sie aus, ob eine Meldung angezeigt werden soll, wenn ein nicht kompatibler Modus ausgewählt wird.
Seite 82 Zeit Clock Set Ändert die aktuelle Uhrzeit auf dem ausgewählten Anzeigegerät in die Uhrzeit eines angeschlossenen PCs. Wenn auf dem Anzeigegerät keine Uhrzeit eingestellt ist, werden Null-Werte angezeigt. Timer On Time: legt fest, zu welcher Uhrzeit das ausgewählte Anzeigegerät eingeschaltet werden soll ...
Seite 83 Repeat: legt den Zeitraum fest, in dem der ausgewählte Timer wiederholt werden soll  Once: Timer einmal aktivieren  EveryDay: Timer täglich aktivieren  Mon~Fri: Timer von Montag bis Freitag aktivieren  Mon~Sat: Timer an Samstagen und Sonntagen aktivieren  Manual: zur Auswahl der Wochentage, an denen der Timer aktiviert werden soll ...
Seite 84 Einbrennschutz Pixel Shift Verschiebt den Bildschirm leicht in bestimmten Zeitabständen, um ein Einbrennen zu verhindern. Screen Saver Diese Funktion verhindert das Einbrennen, wenn der Bildschirm des ausgewählten Anzeigegeräts für einen längeren Zeitraum nicht verwendet wird. Interval: legt die Wartezeit bis zur Aktivierung von Screen Saver (Bildschirmschoner) fest. ...
Seite 85: Tool-Einstellungen
Die Funktion Safety Screen verhindert das Einbrennen, wenn der Bildschirm eines Anzeigegeräts für einen längeren Zeitraum ein statisches Bild anzeigt. Lamp Control Lamp Control wird verwendet, um die Hintergrundbeleuchtung anzupassen und den Stromverbrauch zu reduzieren. Stellt die Hintergrundbeleuchtung für das gewählte Anzeigegerät zu einer gegebenen Zeit automatisch ein.
Seite 86 Zurückset. Reset Picture Setzt die Bildschirmeinstellungen zurück. Reset Sound Setzt die Toneinstellungen zurück. Reset System Setzt die Systemeinstellungen zurück. Reset All Setzt gleichzeitig die Bildschirm-, Ton- und Systemeinstellungen zurück. Edit Column Zur Auswahl der Elemente, die in der Geräteliste angezeigt werden sollen. Information Zeigt die Programminformationen an...
Seite 87: Sonstige Funktionen
Sonstige Funktionen Ändern der Größe eines Fensters Platzieren Sie den Mauszeiger auf einer Ecke des Programmfensters. Ein Pfeil erscheint. Bewegen Sie den Pfeil, um die Größe des Programmfensters anzupassen. Gruppenverwaltung Erstellen von Gruppen Sie können Gruppen erstellen und die Gerätelisten pro Gruppe verwalten. Doppelte Gruppennamen sind nicht zulässig.
Seite 88 Klicken Sie mit der rechten Maustaste, und wählen Sie in der auf der linken Seite des Programmfensters angezeigten Geräteliste Group>Edit aus. Klicken Sie im Fenster Edit Group auf Add on the sub level oder Add on the same level. Add on the sub level: erstellt eine Untergruppe unter der ausgewählten Gruppe. ...
Seite 89 Umbenennen von Gruppen Wählen Sie einen Gruppennamen aus, und klicken Sie auf Edit. Klicken Sie im Fenster Edit Group auf Rename. Wenn im alten Gruppennamen ein Cursor angezeigt wird, geben Sie einen neuen Gruppennamen ein. Zeitplanverwaltung Erstellen von Zeitplänen Zum Erstellen und Registrieren eines Zeitplans auf Gruppenebene. Klicken Sie im Zeitplanabschnitt auf der linken Seite des Programmfensters auf All Schedule List.
Seite 90 Klicken Sie auf die Schaltfläche Add. Das Fenster Add Schedule wird angezeigt. Klicken Sie unterhalb von Device Group auf Add, und wählen Sie die Gruppe aus, der Sie einen Zeitplan hinzufügen möchten. Wählen Sie Date&Time/Action aus, und klicken Sie auf OK. Der Zeitplan wird hinzugefügt, und eine Liste der Zeitpläne wird in der Geräteliste angezeigt.
Seite 91: Handbuch Zur Fehlerbehebung
Löschen eines Zeitplans Um einen Zeitplan zu löschen, wählen Sie ihn aus, und klicken Sie auf Delete. Handbuch zur Fehlerbehebung Problem Lösung Das Anzeigegerät, das Sie steuern Überprüfen Sie den Anschluss des RS232C-Kabels möchten, wird in der (kontrollieren Sie, ob das Kabel ordnungsgemäß mit dem Steuerungsinfotabelle nicht richtigen seriellen Anschluss verbunden ist).
Seite 92 Problem Lösung Das Anzeigegerät wird zu Stellen Sie die Uhrzeit am PC ein, um die Zeit zwischen den unterschiedlichen Zeiten ein- und angeschlossenen Anzeigegeräten zu synchronisieren. ausgeschaltet, obwohl On Time oder Off Time eingestellt ist. Die Fernbedienung funktioniert Die Fernbedienung funktioniert möglicherweise nicht richtig, nicht.
Seite 93: Einstellen Des Lcd-Bildschirms
Einstellen des LCD-Bildschirms Eingang Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Quellen Dient zum Auswählen von PC, HDMI oder einer anderen an den LCD-Bildschirm anges- chlossenen externen Signalquelle.
Seite 94 Einstellen des LCD-Bildschirms Hinweis Der RGB/COMPONENT IN-Anschluss ist geeignet für RGB (PC)- und Komp.-Signale. Möglicherweise ist das Bild jedoch gestört, wenn das externe Eingangssignal nicht mit dem gewählten Videosignal übereinstimmt. Hinweis Die Funktion PIP steht nicht zur Verfügung, wenn Videowand aktiviert (Ein) ist. Wenn externe AV-Geräte, wie DVD-Player oder Videorecorder (VCR) an den LCD-Bildschirm angeschlossen werden, können Sie mit Hilfe von PIP (Bild im Bild) Videos von der externen Quelle in einem kleinen Fenster anzeigen, welches das herkömmliche PC-Videosignal über-...
Seite 95 Einstellen des LCD-Bildschirms Hiermit wählen Sie die Signalquelle für die PIP-Funktion aus. • PC: DVI / AV / HDMI1 / HDMI2 / DisplayPort • DVI : PC • AV : PC • HDMI: PC • DisplayPort : PC Größe Mit dieser Option kann der Benutzer die Größe des PIP-Fensters verändern. Hinweis <Größe>...
Seite 96: Einstell. Für Autom. Quelle
Einstellen des LCD-Bildschirms • Gering • Deckend Name bearb. Vergeben Sie an das an die Eingangsbuchsen angeschlossene Eingabegerät einen Namen, um die Auswahl der Signalquelle zu vereinfachen. VCR / DVD / Kabel-STB / HD-STB / Sat-STB / AV-Receiver / DVD-Receiver / Spiel /Cam- corder / DVD-Kombi / DVD-HD-Rec / PC / DVI PC / DVI-Geräte Hinweis •...
Seite 97: Autom. Quelle
Einstellen des LCD-Bildschirms • Wenn Autom. Quelle aktiviert (Ein) und/or Wiederher. Primärquelle aktiviert (Ein) ist, wird der Energiesparmodus der Anzeige deaktiviert. • Wenn Wiederher. Primärquelle aktiviert (Ein) ist, sind nur Primärquelle und Sekundär- quelle verfügbar. Da sie austauschbar sind, können Sie diese beiden Quellen nach Belieben einstellen.
Seite 98 Einstellen des LCD-Bildschirms Primärquelle Legen Sie die Primärquelle als automatische Eingangsquelle fest. Sekundärquelle Legen Sie die Sekundärquelle als automatische Eingangsquelle fest. Bild [Modus PC / DVI / DisplayPort / MagicInfo] Verfügbare Modi • PC / DVI / DisplayPort • • Komp.
Seite 99 Einstellen des LCD-Bildschirms Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Information Empfohlen für den Austausch genauer Informationen (z. B. öffentliche Informationen). Werbung Empfohlen für die Anzeige von Werbung (z. B. Videowerbung sowie Werbung im Innen- und Außenbereich). Benutzerd. Benutzerd. Sie können die Bildschirmmenüs nutzen, um den Kontrast und die Helligkeit nach Ihren per- sönlichen Vorlieben zu ändern.
Seite 100 Einstellen des LCD-Bildschirms • Modus1 Einstellen eines helleren Bildes als Natürlich. • Modus2 Einstellen eines dunkleren Bildes als Modus 1. • Modus3 Erhöhen des Kontrasts zwischen hellen und dunklen Farben. Farbtemp. Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Sie können die Farbtemperatur ändern. Kalt Normal Warm...
Seite 101 Einstellen des LCD-Bildschirms Blau Color Temp. Die Color Temp. ist ein Maß für die Wärme der Bildfarben. Hinweis Diese Funktion wird aktiviert, wenn Modus auf Benutzerd. eingestellt ist und Optimalkon- trast sowie Farbtemp. deaktiviert (Aus) sind. Bildjustierung Mit Bildjustierung können Sie die Feinabstimmung vornehmen und das Bild optimieren, in- dem Sie das Rauschen entfernen, durch das ein instabiles, flackerndes Bild entsteht.
Seite 102: Auto Einstellung
Einstellen des LCD-Bildschirms Auto Einstellung Die Werte für Fein, Grob und Position werden automatisch eingestellt. Wenn Sie die Auflö- sung über die Systemsteuerung ändern, wird die Funktion automatisch ausgeführt. Hinweis Nur im PC-Modus verfügbar. Signalabgleich Wird zum Ausgleichen eines schwachen RGB-Signals aufgrund großer Signalkabelstrecken verwendet.
Seite 103 Einstellen des LCD-Bildschirms B-Offset Format Ermöglicht die Auswahl einer anderen Format. 16:9 PIP-Bild Sie können die Einstellungen für das PIP-Fenster anpassen. Hinweis • Verfügbare Modi: PIP Ein Kontrast Stellt den Kontrast des PIP-Fensters auf dem Bildschirm ein. Helligkeit Stellt die Helligkeit des PIP-Fensters auf dem Bildschirm ein. Schärfe Einstellen der Schärfe des PIP-Fensters auf dem Bildschirm.
Seite 104: Helligkeitssensor
Einstellen des LCD-Bildschirms Hinweis Der PIP-Eingang funktioniert nur im Modus AV, HDMI oder Komp.. Farbton Lässt die PIP-Anzeige natürlicher erscheinen. Hinweis Der PIP-Eingang funktioniert nur im Modus AV, HDMI oder Komp.. Optimalkontrast Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so ein- gestellt, dass ein optimaler Kontrast erzielt wird.
Seite 105 Einstellen des LCD-Bildschirms Bild zurücksetzen Zurücksetzen der Bildschirmeinstellungen. Bild [Modus AV / HDMI / Komp.] Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden.
Seite 106 Einstellen des LCD-Bildschirms Benutzerd. Benutzerd. Sie können die Bildschirmmenüs nutzen, um den Kontrast und die Helligkeit nach Ihren per- sönlichen Vorlieben zu ändern. Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Kontrast Kontrast einstellen. Helligkeit Helligkeit einstellen. Schärfe Einstellen der Bildschärfe Farbe Hiermit stellen Sie die Bildschärfe ein.
Seite 107 Einstellen des LCD-Bildschirms Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Kalt2 Kalt1 Normal Warm1 Warm2 Hinweis Wenn Sie Farbtemp. auf Kalt2, Kalt1, Normal, Warm1 oder Warm2 einstellen, wird die Funk- tion Color Temp. deaktiviert. Color Temp. Die Color Temp. ist ein Maß für die Wärme der Bildfarben. Hinweis Diese Funktion wird aktiviert, wenn Modus auf Benutzerd.
Seite 108 Einstellen des LCD-Bildschirms Benutzerd. - Anpassen der Auflösung an die Wünsche des Benutzers. • Position • Größe • Reset Hinweis • Manche externe Geräte versorgen die Anzeige möglicherweise mit nicht spezifizierten Signalen, bei denen die Bilder abgeschnitten werden, obwohl die Funktion Bildanpas- sung aktiviert ist.
Seite 109 Einstellen des LCD-Bildschirms Normal Gering Hinweis Bei Pixeltakten, die im HDMI-Modus sowohl für den PC als auch für das Digitalfernsehen verwendet werden können, wird HDMI-Schwarzwert aktiviert. Filmmodus Mit dem Filmmodus kalibrieren Sie unnatürlich aussehende Bilder, wie sie in einem Film (mit 24 Bildern pro Sekunde) vorkommen können.
Seite 110 Einstellen des LCD-Bildschirms Optimalkontrast Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so ein- gestellt, dass ein optimaler Kontrast erzielt wird. Hinweis Diese Funktion wird deaktiviert, wenn die Funktionen PIP oder Energiesparmod. aktiviert (Ein) werden. Lampensteuerung Dient zum Einstellen der Hintergrundbeleuchtung, um den Energieverbrauch zu reduzieren. Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist.
Seite 111 Einstellen des LCD-Bildschirms Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Modus Der LCD-Bildschirm verfügt über einen integrierten HiFi-Stereoverstärker.
Seite 112 Einstellen des LCD-Bildschirms Hinweis • Der Ton ist auch dann noch hörbar, wenn er auf 0 eingestellt ist. • Wenn Sie den Ton mit der Funktion Benutzerd. einstellen, wechselt der Modus zu Be- nutzerd.. Tiefen Die tiefen Tonfrequenzen werden lauter wiedergegeben. Höhen Die hohen Tonfrequenzen werden lauter wiedergegeben.
Seite 113: Ton Wählen
Einstellen des LCD-Bildschirms Ton wählen Aktivieren des Tons für die Haupt- oder Nebenanzeige im PIP-Modus. Hinweis Verfügbar, wenn PIP aktiviert (Ein) ist. Hauptsender PIP-sender Lautsprecher auswählen Wenn Sie das Gerät verwenden, während es an ein Heimkinosystem angeschlossen ist, schalten Sie die eingebauten Lautsprecher aus, damit Sie nur den Ton der (externen) Laut- sprecher des Heinkinosystems hören.
Seite 114 Einstellen des LCD-Bildschirms Einstellungen Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Sprache Sie können eine von 13 Sprachen auswählen.
Seite 115: Sleep-Timer
Einstellen des LCD-Bildschirms Einstellen der aktuellen Uhrzeit. Sleep-Timer Hiermit wird der LCD-Monitor zu einer bestimmten Zeit automatisch ausgeschaltet. Timer1 / Timer2 / Timer3 Sie können den LCD-Bildschirm so einstellen, dass er sich zu einer bestimmten Zeit autom- atisch aus- oder einschaltet. Hinweis •...
Seite 116 Einstellen des LCD-Bildschirms Sie können Feiertage registrieren. • Mark. El. lö. Sie können gewählte Feiertage löschen. Hinweis • Nur aktiviert, wenn registrierte Feiertage gewählt wurden. • Es können mehrere Feiertage gewählt und gelöscht werden. • Alle löschen Sie können alle registrierten Feiertage löschen. Menütransparenz Ändern Sie die Hintergrundtransparenz der Bildschirmanzeige.
Seite 117: Sperre Aktivieren
Einstellen des LCD-Bildschirms Hoch Mittel Gering Deckend Tastensperre PIN ändern Sie können das Kennwort ändern. Das voreingestellte Kennwort für den LCD-Bildschirm lautet "0000". Hinweis Wenn Sie Ihr Kennwort vergessen haben, drücken, Sie die Tasten INFO → EXIT → MUTE auf der Fernbedienung, um das Kennwort wieder auf „0000“ zurückzusetzen. Sperre aktivieren Mit dieser Funktion wird das Bildschirmmenü...
Seite 118 Einstellen des LCD-Bildschirms Videowand Bei einer Videowand sind mehrere Videobildschirme so zusammengeschaltet, dass jeder einzelne Bildschirm ein Segment eines Gesamtbildes anzeigt bzw. das gleiche Bild auf jedem Bildschirm angezeigt wird. Wenn die Option Videowand aktiviert ist, können Sie die Bildschirmeinstellungen für die Videowand anpassen.
Seite 119 Einstellen des LCD-Bildschirms Horizontal Hiermit wird festgelegt, in wie viele Bereiche der Bildschirm horizontal unterteilt werden soll. Es gibt fünfzehn Einstellmöglichkeiten: 1~15. Hinweis Wenn Vertikal auf 15 eingestellt ist, ist 6 die Höchstzahl in Horizontaler Richtung. Vertikal Hiermit wird festgelegt, in wie viele Bereiche der Bildschirm vertikal unterteilt werden soll. Es gibt fünfzehn Einstellmöglichkeiten: 1~15.
Seite 120 Einstellen des LCD-Bildschirms Hinweis Um eine Verschlechterung des Bilds zu verhindern, wenn mehr als vier Anzeigen anges- chlossen sind, empfehlen wir eine Auflösung von XGA (1024*768) oder höher. Sicherheitsbild Mit dem Sicherheitsbild können Sie Nachbilder vermeiden, die ansonsten bei längerer An- zeige von Standbildern auf dem Bildschirm auftreten können.
Seite 121 Einstellen des LCD-Bildschirms Es gibt fünf Einstellmöglichkeiten: 0, 1, 2, 3, und 4. Zeit Stellen Sie den Zeitabstand für die horizontale bzw. vertikale Bewegung ein. Timer Timer Sie können den Timer für den Bildschirm-Einbrennschutz einstellen. Wenn Sie den Vorgang zum Entfernen von Nachbildern starten, wird der Vorgang für den eingestellten Zeitraum ausgeführt und dann automatisch beendet.
Seite 122 Einstellen des LCD-Bildschirms Periode Mit dieser Funktion können Sie die Ausführungsdauer jedes im Timer eingestellten Modus festlegen. Zeit Bestimmen Sie einen Ausführungszeitpunkt innerhalb des eingestellten Zeitabstands. • Modus - Balken, Löschen, Pixel : 10~50 Sek. Balken Diese Funktion verhindert Nachbilder auf dem Bildschirm, indem sie lange vertikale Linien in Schwarz und Weiß...
Seite 123: Auflösung Wählen
Einstellen des LCD-Bildschirms Pixel Diese Funktion verhindert Nachbilder, indem viele Bildschirmpixel verschoben werden. Seitenbalken Wählen Sie die Helligkeit des Grautons für den Bildschirmhintergrund. • • Hell • Dunkel Auflösung wählen Wenn das Bild bei einer Einstellung der Grafikkartenauflösung auf 1024 x 768 bei 60 Hz, 1280 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz oder 1366 x 768 bei 60 Hz nicht ordnungsgemäß...
Seite 124: Anschaltkorrektur
Einstellen des LCD-Bildschirms 1366 X 768 Hinweis Eine Menüauswahl ist nur zulässig, wenn als Grafikauflösung 1024 x 768 bei 60 Hz, 1280 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz oder 1366 x 768 bei 60 Hz eingestellt ist. Anschaltkorrektur Hiermit stellen Sie die Einschaltzeit für den Bildschirm ein.
Seite 125 Einstellen des LCD-Bildschirms Erkennt die Innentemperatur des Geräts und gibt die gewünschte Temperatur an. Das Gerät wird standardmäßig auf 77˚ C eingestellt. Hinweis • Das Bild wird abgedunkelt, wenn die Temperatur die angegebene Temperatur übersteigt, und bei einem weiterem Anstieg der Temperatur wird das Gerät automatisch abgeschal- tet, um ein Überhitzen zu verhindern.
Seite 126: Standby-Steuerung
Einstellen des LCD-Bildschirms Tastensperre Sperren bzw. Freigeben der Monitor-Bedientasten am Gerät. • • Benutzer-Auto-Farben Auto-Farben Hiermit stellen Sie die Farben ein. Reset Zurücksetzen der Farbeinstellungen. Hinweis Nur im PC-Modus aktiviert. Standby-Steuerung Einstellen des Standbymodus, der ausgelöst wird, wenn kein Eingangssignal festgestellt wird.
Seite 127: Osd-Anzeige
Einstellen des LCD-Bildschirms • Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird. • Auto Kein Eingangssignal erkannt: - Der Stromsparmodus wird ausgelöst, wenn ein externes Gerät angeschlossen ist. - Die Meldung <Kein Signal> wird angezeigt, wenn kein externes Gerät angeschlossen ist.
Seite 128: Software-Update
Einstellen des LCD-Bildschirms • • OSD bei fehl. Signal • • MDC-OSD • • Software-Update Durchführen einer Softwareaktualisierung. Stellen Sie die Verbindung zwischen dem Gerät und einem Computer über ein digitales Signal wie DVI oder HDMI her. Klicken Sie auf die von der Software generierte BMP- Bilddatei.
Seite 129: Einstellung Zurücks
Einstellen des LCD-Bildschirms • Der empfohlene zeitliche Anzeigeabstand zwischen zwei BMP-Bildern der Diashow beträgt eine Sekunde. Die Wahrscheinlichkeit für das Generieren eines Bilds nimmt bei anderen Anzeigeabständen ab. • Das BMP-Bild kann möglicherweise nicht generiert werden, wenn es durch ein an- deres Bild (zum Beispiel den Mauszeiger) verdeckt wird.
Seite 130: Multi Control
Einstellen des LCD-Bildschirms • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Multi Control Weist dem Einstellungssatz eine ID zu. •...
Seite 131 Einstellen des LCD-Bildschirms MagicInfo Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. • Die Fernbedienung kann verwendet werden um MagicInfo auszuwählen. Es wird jedoch empfohlen, eine separate USB-Tastatur zu verwenden, wenn Sie MagicInfo in vollem Umfang nutzen möchten.
Seite 132 Einstellen des LCD-Bildschirms • Um direkt zum MagicInfo-Fenster zu wechseln, drücken Sie ESC. • Um MagicInfo unter Windows einzurichten, benötigen Sie eine Tastatur und eine Maus. • Informationen zum Einrichten von MagicInfo unter Windows finden Sie in der Hilfe zu MagicInfo Server.
Seite 133 Einstellen des LCD-Bildschirms In step 2 von MagicInfo Setup Wizard müssen Sie nicht zu den Netzwerkeinstellungen auf dem Desktop wechseln, um Ihre TCP/IP-Einstellungen vorzunehmen. Das machen sie ein- fach in step 2 der Installation von MagicInfo. 3. Select Language - step 3 Wenn Sie mehrere Sprachen verwenden, können Sie eine der angebotenen Sprachen aus- wählen und einstellen.
Seite 134 Einstellen des LCD-Bildschirms Sie können auswählen, in welcher Weise Ihre Anzeige gedreht wird. 5. Setup Information Hier werden die vom Benutzer gewählten Einstellungen angezeigt. Hinweis Wenn das Symbol für Magicinfo im Infobereich nicht angezeigt wird, doppelklicken Sie auf das Symbol Magicinfo auf dem Desktop. Das Symbol wird nun angezeigt.
Seite 135: Fehlerbehebung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Überprüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Wenn Probleme auftreten, die Sie nicht selbst lösen können, wenden Sie sich an das Kundendienstzen- trum. Selbsttest zur Funktionsprüfung Schalten Sie sowohl den Computer als auch den LCD-Bildschirm aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus.
Seite 136: Wartung Und Reinigung
Fehlerbehebung Wartung und Reinigung 1) Pflegen des LCD-Bildschirmgehäuses Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch, nachdem Sie den Netzstecker gezogen haben. • Verwenden Sie zur Reinigung weder Benzol, noch Verdünner oder andere brennbare Substanzen. 2) Pflege der Oberfläche des Flachbildschirms. Zum Reinigen ein weiches Tuch (Baumwollflanell) verwenden.
Seite 137 Fehlerbehebung durch, um zu überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie die Telefonnummer im Abschnitt „Informationen“ an, oder wenden Sie sich an Ihren Fachhändler. • Weitere Informationen zum Netzwerkbetrieb finden Sie im Abschnitt zur Fehlerbehebung für MagicInfo.
Seite 138: Probleme Im Zusammenhang Mit Audio
Fehlerbehebung Schalten Sie den LCD-Bildschirm erneut ein, nachdem Sie sämtliches Zubehör entfernt haben (Videoerweiterungskabel, usw.). Stellen Sie Auflösung und Frequenz in den empfohlenen Bereich ein. Das Bild ist instabil und vibriert. Vergewissern Sie sich, dass die eingestellten Werte für Auflösung und Frequenz in- nerhalb des vom LCD-Bildschirm unterstützten Bereichs fallen.
Seite 139: Probleme Im Zusammenhang Mit Der Fernbedienung
Fehlerbehebung (Informationen dazu finden Sie unter Anschließen an einen Computer) Prüfen Sie die eingestellte Lautstärke. Die Lautstärke ist zu gering. Prüfen Sie die eingestellte Lautstärke. Wenn die Lautstärke auch dann noch zu gering ist, wenn Sie den Regler maximal ein- gestellt haben, überprüfen Sie den Lautstärkeregler der Soundkarte des Computers oder der Software.
Seite 140 Fehlerbehebung Mit Systemsteuerung → Darstellung und Designs → Anzeige → aktivieren Sie die En- ergiesparfunktion des Bildschirmschoners. Sie können die Einstellungen auch im BIOS SETUP vornehmen. (Siehe Windows-/ Computerhandbuch). Windows ME/2000: Systemsteuerung → Anzeige → Bildschirmschoner. Sie können die Einstellungen auch im BIOS SETUP vornehmen. (Siehe Windows-/ Computerhandbuch).
Seite 141: Technische Daten
Technische Daten Allgemein Allgemein Modellname SyncMaster 400DX-3 / 460DX-3 LCD-Bildschirm Größe 400DX-3 40 Zoll (101 cm) 460DX-3 46 Zoll (116 cm) Anzeigebereich 400DX-3 885,6 mm (H) x 498,15 mm (V) 460DX-3 1018,08 mm (H) x 572,67 mm (V) Synchronisierung Horizontal...
Seite 142 Technische Daten Gewicht Mit Netzwerkbox 400DX-3 19,3 Kg 23,0 Kg (Mit Schutzglas) Ohne Netzwerk- 17,0 Kg 20,7 Kg (Mit Schutzglas) Mit Netzwerkbox 460DX-3 23,5 Kg 27,5 Kg (Mit Schutzglas) Ohne Netzwerk- 21,2 Kg 25,2 Kg (Mit Schutzglas) VESA-Montagevorrichtung 600 x 400 mm Umgebungsbedingungen Betrieb Umgebungstemperatur: 10˚C ~ 40˚C (50˚F ~ 104˚F)
Seite 143 Technische Daten Die Netzwerkbox ist nicht angeschlossen Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung) Dieses Gerät wurde gemäß den EMV-Richtlinien zur privaten Nutzung (Klasse B) registriert. Einsatz in allen Bereichen möglich.(Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.) PowerSaver Dieser LCD-Bildschirm verfügt über ein eingebautes Energiesparsystem mit dem Namen...
Seite 144: Voreingestellter Timing-Modus
Technische Daten Status Normaler Be- Energiespar- Ausschalten Ausschalten trieb modus (Netzschalter) (Ohne Netz- werkbox) Hinweis • Der tatsächliche Stromverbrauch kann vom oben angegebenen Stromverbrauch abwei- chen, wenn sich der Systemzustand oder die Einstellungen ändern. • Um den Stromverbrauch auf Null zu reduzieren, schalten Sie das Gerät mit dem Schalter aus, oder ziehen Sie das Netzkabel auf der Rückseite des Geräts heraus.
Seite 145 Technische Daten Anzeigemodus Horizontal- Vertikalfre- Pixeltakt Synchronisa- frequenz quenz (Hz) (MHz) tionspolarität (kHz) (H/V) VESA, 1280 x 1024 79,976 75,025 135,000 VESA, 1360 x 768 47,712 60,015 85,500 VESA, 1366 x 768 47,712 59,790 85,500 VESA,1920 x 1080 66,587 59,934 138,500 VESA,1920 x 1080 67,500...
Seite 146: Zur Verbesserung Der Anzeigequalität
Informationen Zur Verbesserung der Anzeigequalität Stellen Sie die Auflösung und die Bildwiederholfrequenz am Computer wie nachfolgend beschrieben ein, um die bestmögliche Bildqualität zu erhalten. Wenn auf dem TFT-LCD-Bildschirm nicht die bestmögliche Bildqualität angezeigt wird, kann es vorkommen, dass die Bildqualität ungleichmäßig ist. •...
Seite 147 Informationen Strom aus, Bildschirmschoner oder Stromsparmodus • Schalten Sie den Strom nach 20-stündigem Einsatz für 4 Stunden ab • Schalten Sie den Strom nach 12-stündigem Einsatz für 2 Stunden ab • Verwenden Sie das Energieschema der Energieverwaltung bei den Anzeigeei- genschaften Ihres PCs, um den Monitor entsprechend einzustellen.
Seite 148 Informationen Wechseln Sie die Farbinformationen alle 30 Minuten mit 2 verschiedenen, ab- wechselnd angezeigten Farben. • Vermeiden Sie Buchstabenkombinationen oder Hintergrundfarben mit starken Helligkeitsdifferenzen. Vermeiden Sie graue Farben, da diese schnell zu Bildkonservierung führen. Vermeiden Sie Folgendes: Farben mit starken Helligkeitsunterschieden (Schwarz &...
Seite 149 Informationen Einsetzen der Screen Pixel-Funktion (Bildpixel) mit dem Gerät • Einsetzen der Pixelfunktion - Symptom: Punkt in schwarzer Farbe bewegt sich vertikal durch das Bild. • Einsetzen der Screen Bar-Funktion (Bildbalken) - Symptom: Horizontaler/Vertikaler Balken in schwarzer Farbe bewegt sich ver- tikal durch das Bild.
Seite 150 Anhang Kontakt zu SAMSUNG Hinweis Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAMSUNG-Kundendienst. North America U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca http://www.samsung.com/ ca_fr (French) MEXICO 01-800-SAMSUNG http://www.samsung.com (726-7864) Latin America ARGENTINA 0800-333-3733 http://www.samsung.com...
Seite 151 From landline & mobile : (+40) 21 206 01 10 SERBIA 0700 SAMSUNG (0700 726 http://www.samsung.com 7864) SLOVAKIA 0800 - SAMSUNG (0800-726 http://www.samsung.com 786) SPAIN 902 - 1 - SAMSUNG (902 172 http://www.samsung.com 678) SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com...
Seite 152 Anhang Europe SWITZERLAND 0848 - SAMSUNG (7267864, http://www.samsung.com/ch CHF 0.08/min) http://www.samsung.com/ ch_fr/(French) 0330 SAMSUNG (7267864) http://www.samsung.com EIRE 0818 717100 http://www.samsung.com LITHUANIA 8-800-77777 http://www.samsung.com LATVIA 8000-7267 http://www.samsung.com ESTONIA 800-7267 http://www.samsung.com TURKEY 444 77 11 http://www.samsung.com RUSSIA 8-800-555-55-55 http://www.samsung.com GEORGIA 8-800-555-555 http://www.samsung.com...
Seite 153 MALAYSIA 1800-88-9999 http://www.samsung.com PHILIPPINES 1-800-10-SAMSUNG http://www.samsung.com (726-7864) for PLDT 1-800-3-SAMSUNG (726-7864) for Digitel 1-800-8-SAMSUNG (726-7864) for Globe 02-5805777 SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com THAILAND 1800-29-3232 http://www.samsung.com 02-689-3232 TAIWAN 0800-329-999 http://www.samsung.com 0266-026-066 VIETNAM 1 800 588 889 http://www.samsung.com Middle East IRAN 021-8255 http://www.samsung.com...
Seite 154 Anhang die Auflösung. Der Abstand zwischen zwei Punkten der gleichen Farbe wird als "Punktabstand" bezeichnet. Maßeinheit: mm Vertikalfrequenz Der Bildschirm muss mehrmals pro Sekunde neu aufgebaut werden, um das Bild für den Benutzer aufzubauen und an- zuzeigen. Diese Wiederholfrequenz wird als Vertikalfre- quenz oder Bildaktualisierungsrate bezeichnet.
Seite 155: Ordnungsgemäße Entsorgung
Anhang Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazu- gehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B.
Seite 156 Jegliche Reproduktion ohne schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für in diesem Dokument enthaltene Fehler und Neben- oder Folgeschäden, die der Lieferung, dem Einsatz oder der Verwendung dieses Materials resultieren.

Diese Anleitung auch für:

Syncmaster 460dx-3

Samsung SyncMaster 400DX-3 Benutzerhandbuch

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Samsung SyncMaster 400DX-3

Inhaltszusammenfassung für Samsung SyncMaster 400DX-3

Diese Anleitung auch für:

Inhaltsverzeichnis
