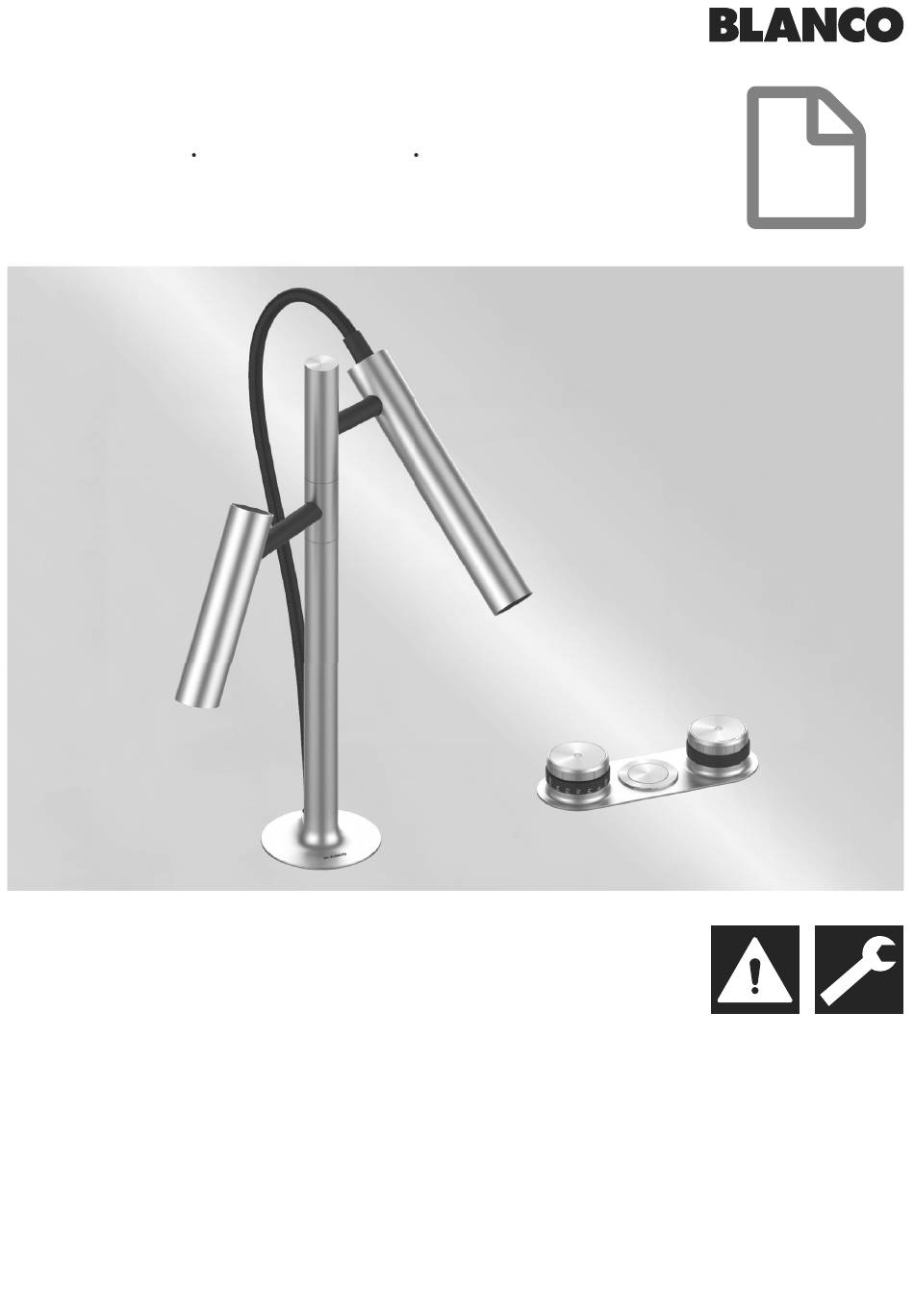

BLANCO CHOICE LUNEOO-S
Montageanleitung
Assembly instructions Instrucciones de montaje Istruzioni di montaggio
1
blanco.com
1

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Blanco CHOICE LUNEOO-S

Inhaltszusammenfassung für Blanco CHOICE LUNEOO-S

  • Seite 1 BLANCO CHOICE LUNEOO-S Montageanleitung Assembly instructions Instrucciones de montaje Istruzioni di montaggio blanco.com...
  • Seite 3 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE ISTRUZIONI DI MONTAGGIO...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheit 1.1 Allgemeine Hinweise 1.2 Bestimmungsgemäßer Gebrauch 1.3 Einschränkung des Nutzerkreises 1.4 Sichere Installation 1.5 Sicherer Gebrauch 2. Sachschäden vermeiden 3. Umweltschutz 4. Montieren und Anschließen 4.1 Lieferumfang 4.2 Kriterien für den Aufstellort 4.3 Armatur montieren 4.4 Armatur für den ersten Gebrauch vorbereiten 5.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Die Armatur ist für die Nutzung in Deutschland, Österreich, Großbritannien und Irland ausgelegt. Verwenden Sie diese Armatur nur in Verbindung mit einer BLANCO CHOICE Unterschrank-Einheit. Das System wurde für die Verwendung in privaten Haushalten konzipiert, üblicherweise in der Küchen umgebung. Es kann jedoch auch an öffentlichen Orten wie z.

  • Seite 6: Sicherer Gebrauch

    Beschädigungen, fehlerhafte Montage und unsachgemäße Reparaturen können zu Undichtigkeiten und hohen Sachschäden führen. Nur geschultes Fachpersonal darf das Gerät montieren und anschließen. BLANCO übernimmt keine Haftung bei unsachgemäßem oder nicht fachgerechtem Einbau. Kabel und Schläuche so verlegen, dass es zu keinen Beschädigungen kommen kann. Vor allem beim Einsatz eines Abfallsystems darauf achten, dass Kabel und Schläuche nicht eingeklemmt...

  • Seite 7: Kriterien Für Den Aufstellort

    - Schraubenschlüssel Schlüsselweite 24 mm - Innensechskantschlüssel 2 mm 19 mm 24 mm Prüfen, ob der Ablauf der Küchenspüle mit oder ohne Ablauffernbedienung funktioniert. - ohne Ablauffernbedienung: Weiter mit Schritt 2a - mit Ablauffernbedienung BLANCO PushControl: Weiter mit Schritt 3a...
  • Seite 8 Die Bedienelemente in die Halterung ohne Loch einbauen und mit den Sicherungsschrau- ben fixieren. Weiter mit Schritt 3b. Mit Ablauffernbedienung BLANCO PushControl: Es werden insgesamt vier Bohrungen benötigt: Zwei Löcher Ø 35 mm (das Hahnloch für die Armatur und das Loch für die Ablauffernbedie- nung BLANCOPushControl) und zwei Löcher...
  • Seite 9 Ohne Ablauffernbedienung: Es werden insgesamt drei Bohrungen benötigt: Das Hahnloch für die Armatur mit Ø 35 mm und zwei Löcher für die Bedienelemente mit Ø 50 mm. Die beiden Bohrungen am Bedienelement haben einen Abstand von 110 mm. HINWEIS! Das Gewinderohr der Armatur ist im Ver- gleich zum Auslaufrohr um 10 mm nach hin- ten versetzt! Wenn die Bedienelemente und der Armaturenkörper in einer Reihe montiert...
  • Seite 10 max. 1,75 Nm Nur für Spülen mit Ablauffernbedienung: PushControl-Element (aus dem Lieferumfang der Ablaufgarnitur der Spüle) in das Bedienele- ment einbauen und anschrauben. Bedienelement mit den beiliegenden Distanz- hülsen und den Montagesets befestigen. Bei den Distanzhülsen die korrekte Einbaulage beachten! Die Montagemuttern zuerst nach oben schie- ben und dann von Hand festdrehen.
  • Seite 11 Nur für Spülen mit Ablauffernbedienung: Den Bowdenzug der Ablaufgarnitur mit der PushControl-Ablauffernbedienung verbinden. Armatur in das Hahnloch einsetzen und mit dem Montageset befestigen. Die Montagemutter zuerst nach oben schieben und dann von Hand festdrehen. click... max. 10 Nm Beide Eckventile spülen bis sauberes Wasser austritt.
  • Seite 12 COLD 19 mm Drei Schläuche an der Steuerbox montieren: HINWEIS! Den Brauseschlauch nicht knicken oder verdrehen! Der Brauseschlauch ist in der Länge einstell- bar, ist jedoch nicht ausziehbar. 1. MITTE (OUT): Brauseschlauch der Armatur 2. LINKS (HOT): roter Flexschlauch für warmes Leitungswasser 3.
  • Seite 13 Sechs Batterien AA/LR6 (im Lieferumfang enthalten) in die Batteriebox einlegen und diese schließen. OPTION Kabel an der Steuerbox einstecken: 1. Das Kabel vom Bedienelement mit dem gelben Fähnchen in den Anschluss A stecken. Das Kabel A besitzt ebenfalls ein gelbes Fähnchen. 2.
  • Seite 14 Option A 60 mm Option B Alcohol Montage der Steuerbox: Im Lieferumfang befinden sich zwei Klett-Klebebänder. Diese können optional entweder im Schritt 14 oder im Schritt 15 verwendet werden (jeweils Option B). Option A (Schraubbefestigung): Die vorletzte Seite dieser Bedienungsanleitung als Schablone verwenden und die Löcher vorkörnen.
  • Seite 15 Option A Option B Montage der Batteriebox: Option A (magnetische Befestigung): Die Batteriebox an der Vorderseite der Steuerbox platzieren. Dank der integrierten Magnete haftet die Batteriebox von selbst an der Steuerbox. Option B (Klebe-Befestigung): Die Batteriebox mit den beiliegenden Klett-Klebebändern befestigen: Oberflächen reinigen, auf denen die Klebebänder angebracht werden sollen (z.B.

  • Seite 16: Armatur Für Den Ersten Gebrauch Vorbereiten

    Beide Eckventile vollständig öffnen. HINWEIS! Verbindungen auf Dichtheit prüfen! 4.4 Armatur für den ersten Gebrauch vorbereiten Am Brausekopf den Strahlreglereinsatz aus- bauen (Schlüssel liegt der Armatur bei). Armatur und Leitungen gut durchspülen (warmes und kaltes Wasser; mindestens 20 Sekunden). Die Beschreibung, wie Sie die Wasserarten an der Armatur auswählen und aktivieren, finden Sie in der Bedienungsanleitung der...

  • Seite 17: Außerbetriebnahme

    Mit der Montage der Unterschrank-Einheit fortfahren: Siehe Anleitung 2 5. Außerbetriebnahme Beide Eckventile schließen. Unterschrank-Einheit deaktivieren bzw. Netzstecker ziehen. Alle Kabel an der Unterschrank-Einheit und an der Steuerbox abziehen. VORSICHT Verbrennungsgefahr! Die Anschlussstutzen an der Rückseite der Unterschrank-Einheit und an der Unterseite der Armatur sowie die rote Verbindungsleitung zur Armatur können sehr heiß...
  • Seite 18 Weitere Informationen und Ersatzteile erhalten Sie im BLANCO-Webshop: blanco.com/shop-luneoo...

  • Seite 20: Safety

    Contents 1. Safety 1.1 General information 1.2 Intended use 1.3 Restrictions on the user group 1.4 Safe installation 1.5 Safe use 2. Avoiding property damage 3. Environmental protection 4. Assembling and connecting 4.1 Scope of delivery 4.2 Criteria for the installation location 4.3 Fitting the mixer tap 4.4 Preparing the mixer tap for first use 5.

  • Seite 21: Intended Use

    This mixer tap is designed for use in Germany, Austria, the UK and Ireland. Use this mixer tap only in conjunction with a BLANCO CHOICE base cabinet unit. The system was designed for private use, usually within a kitchen space. However, it can also be used in public areas like an office or medical practice.

  • Seite 22: Safe Use

    Damage, incorrect installation and improper repairs can cause leaks and considerable property damage. Only trained specialists may install and connect the mixer tap. BLANCO assumes no liability for improper or non-professional installation. Cables and hoses must be routed in such a way that they cannot be damaged. If you use a waste system, you must pay special attention and ensure that cables and hoses cannot become caught or damaged.

  • Seite 23: Criteria For The Installation Location

    - Hexagon socket spanner (Hex key), 2 mm 19 mm 24 mm Check whether the kitchen sink drain with or without the drain remote control works. - Without drain remote control: Continue with step 2 - With BLANCO PushControl drain remote control: Continue with step 3a...
  • Seite 24 A total of four holes are required: Two holes 35 mm in diameter (the tap hole for the mixer tap and the hole for the BLANCO PushControl drain remote control) and two holes 50 mm in diameter for the operating elements. The three holes in the operating element are each 55 mm apart.
  • Seite 25 Only for sinks without drain remote control: A total of three holes are required: The tap hole for the mixer tap, 35 mm in diameter, and two holes for the operating elements, 50 mm in diameter. The two holes in the operating element are 110 mm apart.
  • Seite 26 1,75 Nm With BLANCO PushControl drain remote control: Fit the PushControl element (included in the scope of delivery with the sink drain set) into the operating element and screw into place. Fasten the operating element with the enclosed spacer sleeves and assembly kits.
  • Seite 27 With BLANCO PushControl drain remote control: Connect the drain set Bowden cable to the PushControl drain remote control. Fasten the mixer tap with the assembly set. First push the mounting nut upwards and then tighten it by hand. click... max. 10 Nm Purge both corner valves until clean water comes out.
  • Seite 28 COLD 19 mm Fit three hoses to the control box: NOTICE! Do not kink or twist the spray hose! The spray hose is adjustable in length but cannot be pulled out. 1. CENTRE (OUT): Mixer tap spray hose 2. LEFT (HOT): red flexible hose for hot tap water 3.
  • Seite 29 Insert six AA/LR6 batteries (included in delivery) into the battery box and close it. OPTION Fitting the cables to the control box: 1. Plug the cable from the operating element with the yellow tag into Connection A. Cable A also features a yellow tag. 2.
  • Seite 30 Option A 60 mm Option B Alcohol Installing the control box: The delivery includes two Velcro adhesive strips. These can optionally be used in either step 14 or step 15 (option B in each case). Option A (screw fastening): Use the second last page of this user manual as a template and mark the holes.
  • Seite 31 Option A Option B Installing the battery box: Option A (attachment with magnet): Place the battery box on the front of the control box. The battery box automatically attaches itself to the control box thanks to the integrated magnets. Option B (adhesive attachment): Attach the battery box with the enclosed Velcro strips: Clean the surfaces where the adhesive strips will be attached (e.g.

  • Seite 32: Preparing The Mixer Tap For First Use

    Fully open both corner valves. NOTICE! Check all connections for leaks! 4.4 Preparing the mixer tap for first use Remove the flow regulator from the spray head (spanner is supplied with the mixer tap). Purge mixer tap and pipelines thoroughly with water (hot and cold water;...

  • Seite 33: Shutting Down

    Continue installing the base cabinet unit: See manual 2 5. Shutting down Close both corner valves. Deactivate the base cabinet unit or disconnect the mains plug. Detach all cables from the base cabinet unit and from the control box. CAUTION Risk of burns! The pipe connectors at the base cabinet unit rear and below the mixer tap as well as the red connection pipeline to the mixer tap...
  • Seite 34 For more information and spare parts, please visit the BLANCO online shop: blanco.com/shop-luneoo...
  • Seite 35 60 mm...
  • Seite 36 BLANCO GmbH + Co KG Flehinger Str. 59 75038 Oberderdingen Germany Tel.: +49 7045 44-81 419 service@blanco.com BLANCO Austria Küchentechnik GmbH Ignaz-Köck-Straße 11 1210 Wien Austria Tel.: +43 1 2782823 office@blanco.at Blanco UK Limited 1 Victor Way Colney Street St.
