Montage
Damit Sie schnell und erfolgreich den Trolley montie-
ren, hier einige Hinweise:
•
Kontrollieren Sie den Lieferumfang und legen Sie
die Einzelteile übersichtlich auf einem leeren Tisch
ab (kleinere technische Änderungen behalten wir
uns vor).
•
Sollte trotz sorgfältiger Kontrolle im Werk etwas
fehlen,
kontaktieren
(siehe letzte Seite). Wir werden Ihnen umgehend
helfen.
•
Für die Montage benötigen Sie nur einen Schrau-
bendreher mittlerer Größe und einen 10er- und
13er-Gabelschlüssel.
•
Verwenden Sie nur einwandfreies und gut pas-
sendes Werkzeug. Mit abgenutztem oder nicht
passendem Werkzeug können Sie die Schrauben
nicht fest genug anziehen, aber auch so beschädi-
gen, dass sie nicht mehr zu verdrehen sind.
•
Montieren
Sie
immer
(Schrauben, Muttern usw.), so wie es in den Abbil-
dungen gezeigt wird. Falls ein Verbindungsele-
ment abhanden gekommen ist, besorgen Sie pas-
senden Ersatz. Nur so ist eine sichere und stabile
Konstruktion gewährleistet.
•
Halten Sie die vorgegebenen Arbeitsschritte unbe-
dingt in der angegebenen Reihenfolge ein!
•
Die Abbildungen der Montageschritte finden Sie am
Ende dieses Handbuchs.
12066
2
Sie
unseren
Kundendienst
alle Verbindungselemente

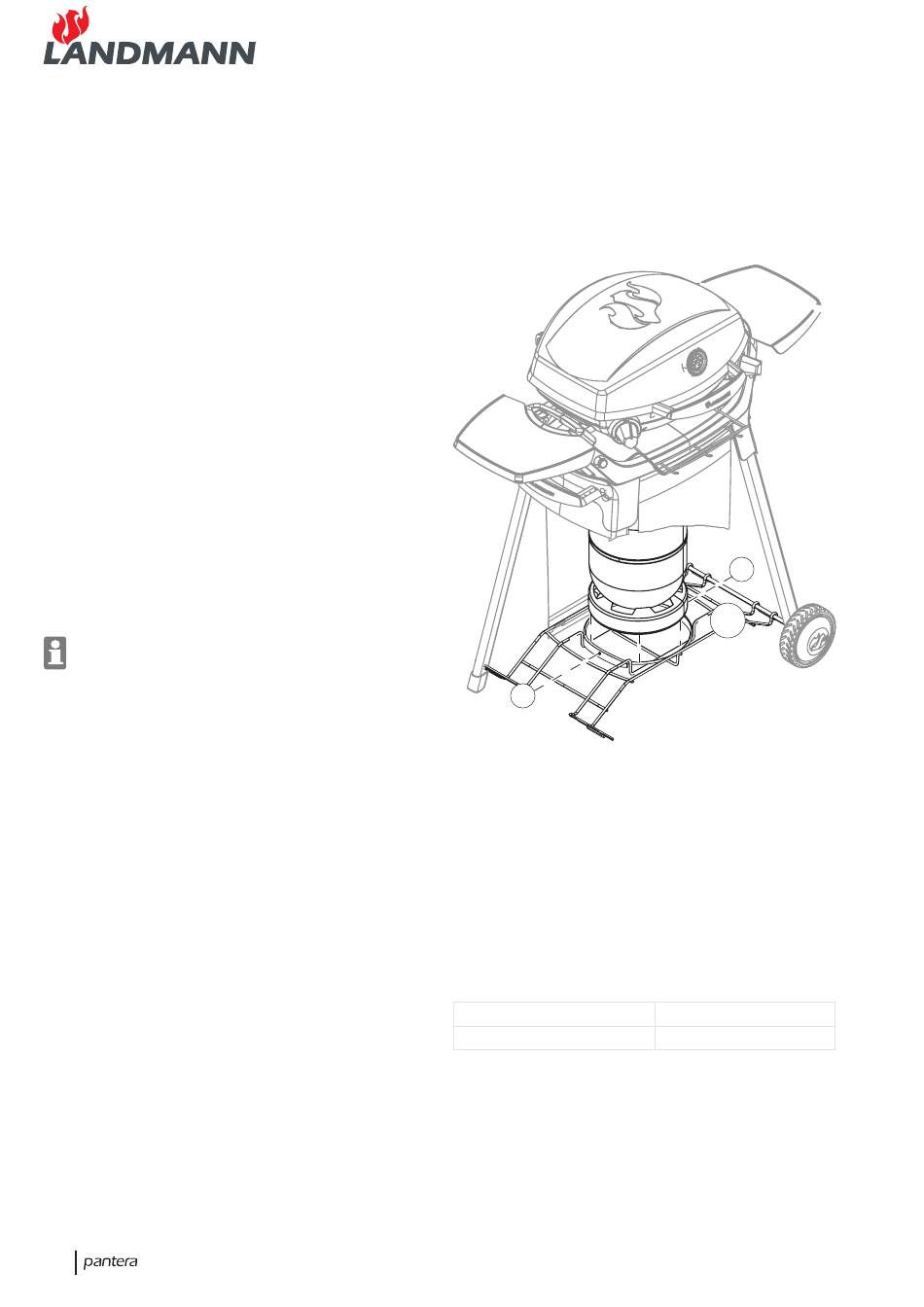

Gasflasche platzieren
Nach Anschluss der Gasflasche (siehe Montage- und
Betriebsanleitung pantera 12065) platzieren Sie diese
auf der unteren Ablage (9). Stellen Sie dabei sicher,
dass sich die Gasflasche in der Vertiefung in der Mitte
der Ablage (9) befindet und fixieren Sie die Flasche
mit den zwei Flügelschrauben (G).
G
Umwelthinweise
maßnahmen
Zur Entsorgung des Trolleys, zerlegen Sie ihn in sei-
ne Einzelteile. Geben Sie Metalle und Kunststoffe in
die Wiederverwertung. Beachten Sie die örtlichen
Bestimmungen.
Technische Daten
Abmessungen (B x H x T)
Masse
G
9
und
Entsorgungs-
480 x 743 x 585,5 mm
7,4 kg
