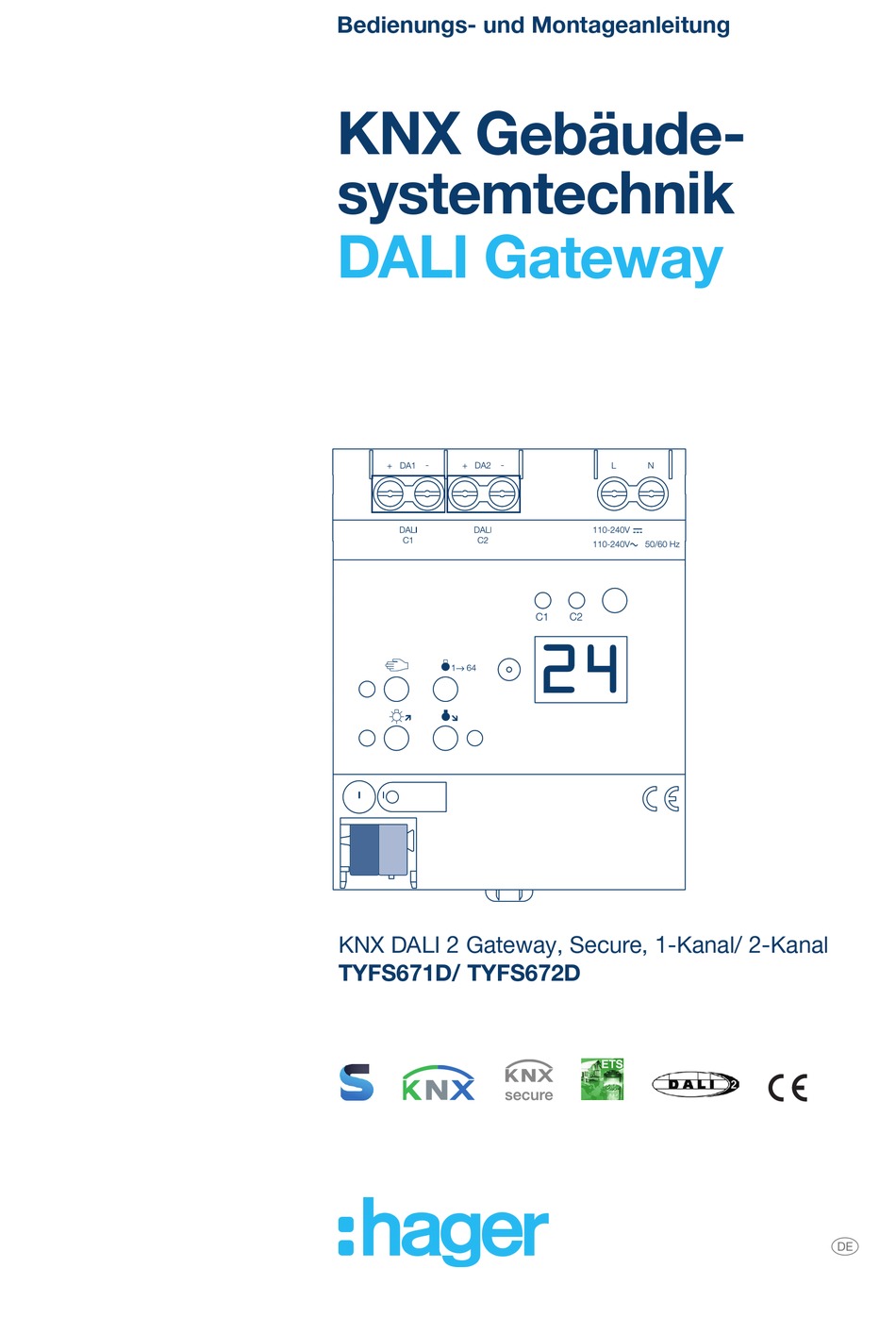

- Seite 1 Bedienungs- und Montageanleitung KNX Gebäude- systemtechnik DALI Gateway KNX DALI 2 Gateway, Secure, 1-Kanal/ 2-Kanal TYFS671D/ TYFS672D...
- Seite 3 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Funktion .......................... 3 Bedienung ........................ 5 Informationen für Elektrofachkräfte .................. 9 Montage und Elektrischer Anschluss.............. 9 Inbetriebnahme .................... 10 Anhang ........................... 13 Technische Daten .................... 13 Hilfe im Problemfall .................... 14 2 / 15 13.03.2024...
- Seite 4 Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Hager ETS Service-App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulati- on in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden.
- Seite 5 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle – Kurzschluss-, überlast- und überspannungssicher – Betriebsstundenzähler – Automatischer Farbkreisdurchlauf oder Helligkeitsdurchlauf – HCL-Modus (Human Centric Lighting), automatischer Tagesfarbtemperatur- verlauf – CT-Modus (Color Transition), automatischer Tagesfarbverlauf – Geeignet für den Betrieb mit DC-Spannung von Notbeleuchtungsanlagen –...
- Seite 6 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Bedienung Bedien- und Anzeigeelemente der Handbedienung Bild 1: Bedienfeld DALI-Gateway 1fach Bild 2: Erweitertes Bedienfeld DALI-Gateway 2fach Taste Ǒ Handbedienung LED Ǒ Ein: Permanenter Handbetrieb aktiv Blinkt: Kurzzeitiger Handbetrieb aktiv Taste Ǔ Kurzes Drücken (< 1 s): EIN / Langes Drücken (1...5 s): heller dimmen. LED Ǔ...
- Seite 7 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle LED ǔ Signalisiert bei LED EIN im Handbetrieb ein(e) ausgeschaltete(s) Gruppe/ Einzelgerät (Helligkeit: 0 %). Taste ǒ Alle DALI-Teilnehmer AUS (nur im permanenten Handbetrieb). 7-Segmentanzeige zur Anzeige der Nummer (1...16, 1...32) einer per Hand- bedienung angewählten DALI-Gruppe (8a) oder der Kurzadresse (1...64) ei- nes Einzelgeräts (8b).
- Seite 8 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Die LED (9) leuchten für die Dauer der Initialisierungsphase der beiden DALI- Systeme (nach einem ETS-Programmiervorgang oder nach Netzspannungs- wiederkehr). Die Initialisierungsphase der beiden Systeme kann unterschied- lich lang sein. Kurzzeitigen Handbetrieb einschalten Die Handbedienung ist in der ETS konfiguriert und nicht gesperrt.
- Seite 9 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Nach einem Gerätereset (Netzspannungswiederkehr, ETS-Programmiervor- gang) kann es sein, dass anfangs, ungeachtet der realen Schaltzustände der DALI-Betriebsgeräte, der Schaltstatus "AUS" signalisiert wird. In diesem Fall wird der Schaltstatus erst nach einer Handbedienung korrekt angezeigt. Dies ist besonders im Broadcast-Betrieb zu beachten, wenn einzelne Betriebsgerä- te des DALI-Systems eingeschaltet sind, bevor eine Handbedienung ausge- führt wird.
- Seite 10 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Informationen für Elektrofachkräfte Montage und Elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten. Dazu alle zugehörigen Leitungsschutzschalter ausschalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Benachbarte spannungsführende Teile abdecken.
- Seite 11 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Bild 3: Anschlussbeispiel DALI-Gateway 2fach ￭ Zum Schutz vor gefährlichen Spannungen Abdeckkappe auf den Busleitungs- anschluss aufstecken. Zeigt die Anzeige (8) Er (Error), liegt ein Installationsfehler vor, durch den Netzspan- nung auf die DALI-Leitung gelangt. In diesem Fall Gerät und DALI-Teilnehmer von Netzspannung und Busspannung freischalten.
- Seite 12 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle typgleichen Geräts) und mit unveränderter DALI-Konfiguration (gleiche Kurz- adressen, Gerätetypen, Gruppenzuordnungen etc.) weiter verwendet wird. Dies ist beispielsweise der Fall, wenn ein Gerät in der ETS-Projektierung un- verändert kopiert oder eine Konfigurationsvorlage importiert wird. Ohne angeschlossene Netzspannungsversorgung ist keine ETS-Programmie- rung möglich.
- Seite 13 Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit. Gerät auf Werkseinstellungen zurücksetzen Mit der Hager/Berker Firmware Update App kann das Gerät auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurück- setzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Kon-...
- Seite 14 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Anhang Technische Daten KNX Medium TP 256 KNX Inbetriebnahme-Modus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX 4,5 ... 5,0 mA Anschlussart Bus Anschlussklemme Versorgung Nennspannung AC 110 ... 240 V ~ Netzfrequenz 50 / 60 Hz Nennspannung...
- Seite 15 DALI Gateway 1 Kanal, DALI Gateway 2 Kanäle Bild 5: Klemmbare Leitungerquerschnitte Einbaubreite 72 mm / 4 TE Anschlussart Schraubklemme Anzugsdrehmoment Schraubklemmen max. 0,8 Nm Hilfe im Problemfall Anzeige zeigt "Er", angeschlossene DALI-Teilnehmer haben keine Funktion, keine Bedienung möglich Ursache: Netzspannung auf DALI-Leitung. Installationsfehler.
- Seite 16 Hager Controls S.A.S. B.P. 10140 Saverne Cedex France T +33 (0) 3 88 02 87 00 info@hager.com hager.com 2024-03...
