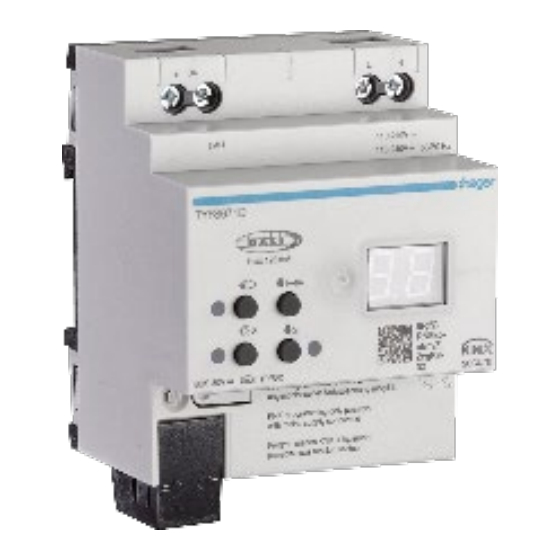

Seite 1 Applikationsbeschreibung KNX/DALI 2 Gateway, Secure Elektrische/mechanische Daten: siehe bedienungsanleitung des produkts TP-Produkt Bestellnummer Produkt-bezeichnung Applikationsprogramm Funkprodukt KNX/DALI 2 Gateway, TYFS671D STYFS671D Secure, 1 Fach KNX/DALI 2 Gateway, TYFS672D STYFS672D Secure, 2 Fach TYFS671D- TYFS672D 6LE089654A...
Seite 2 DALI-Fehlerstatus ................... 77 8.6.4 Parameter für Statusfunktionen .............. 84 8.6.5 Objekte für Statusfunktionen .............. 89 Globaler Schaltstatus / Standby-Abschaltung............ 92 DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 2 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 3 Parameter für Statusfunktionen ............ 235 9.6.6 Objekte für Statusfunktionen .............. 244 Ein- und Ausschaltverhalten ................ 247 9.7.1 Einschalt- und Ausschaltverzögerungen .......... 247 DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 3 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 4 11.2.3 Test "Gruppen (KNX)" ................ 338 11.2.4 Test "Einzelgeräte (KNX)" .............. 340 11.2.5 Test "Szenen (KNX)"................ 342 12 Anhang ......................... 344 DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 4 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 5 Leuchtmittel die Farbtemperatur einer Leuchte steuern. Das Gateway er- möglicht die Steuerung der Farbtemperatur über ein relatives oder absolutes Dim- men und zusätzlich über Szenen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 5 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 6 Zusatzfunktionen sowie einen Betriebsstundenzähler. Darüber hinaus können die Helligkeitswerte der Gruppen oder Einzelgeräte bei Busspannungsausfall oder Buss- pannungswiederkehr und nach einem ETS-Programmiervorgang separat eingestellt DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 6 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 7 Funktionseinschränkungen in Betrieb nehmen lassen. Ergänzend hierzu kann eine DALI-Telegrammratenbegrenzung aktiviert werden, wodurch ebenfalls ei- ne Anpassung auf nicht DALI-konforme Betriebsgeräte möglich ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 7 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 8 Programmierung durch die ETS muss die Netzspannung eingeschaltet sein! Das Gerät ist zur Montage auf Hutschienen in geschlossenen Kleingehäusen oder Verteilern in festen Installationen vorgesehen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 8 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 9 / Netzspannungswiederkehr oder temporäre Statusanzeige. bc: Anzeige während einer Handbedienung im Broadcast- Betrieb (unpro- grammierter Zustand, Zentralsteuerung). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 9 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 10 Programmiertaste und -LED (13) Anschlussklemmen für DALI-Systeme 1 & 2 (Anzahl abhängig von der Ge- rätevariante) (14) Anschlussklemmen für Netzspannungsversorgung DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 10 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 11 Applikationsprogramm mit Hilfe der ETS entla- den wird. Im Auslieferungszustand ist keine Farbtemperatur- oder Farbsteuerung mög- lich. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 11 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 12 Umgebungsbedingungen Umgebungstemperatur -5 ... +45 °C Lagertemperatur -5 ... +45 °C Transporttemperatur -25 ... +70 °C Klemmbare Leitungsquerschnitte DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 12 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 13 Informationen zum Produkt | Technische Daten Einbaubreite 72 mm / 4 TE Anschlussart Schraubklemme Anzugsdrehmoment Schraubklemmen max. 0,8 Nm DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 13 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 14 KNX und DALI und Netzspannung achten. Es ist ein Mindestabstand zwischen Bus- und DALI-/Netzspannungsadern von mindestens 4 mm einzuhalten. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 14 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 15 DALI-Leitung gelangt. In diesem Fall Gerät und DALI-Teilnehmer von Netzspannung und Busspannung freischalten. Installation korrigieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 15 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 16 Wurde der Kurzschluss beseitigt, schaltet das Gateway die DALI-Systemspan- nung automatisch wieder ein und arbeitet im Normalbetrieb weiter. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 16 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 17 Zum Aktivieren des Safe-State-Modes gibt es zwei Möglichkeiten. Möglichkeit 1: ￭ Netzspannungsversorgung abschalten. ￭ Ca. 10 Sekunden warten. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 17 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 18 Die Programmier-LED blinkt schnell. Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 18 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 19 Inbetriebnahme Gerät auf Werkseinstellungen zurücksetzen Mit der Hager/Berker Firmware Update App kann das Gerät auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurück- setzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Kon- figuration.
Seite 20 DALI Gateway Colour C03021 Version 2.1 für ETS5 ab Version 5.7.7 oder ETS6 ab Version 6.1.0. ab Maskenversion SystemB (07B0) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 20 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 21 In gleicher Weise funktioniert der automatische Helligkeitsdurchlauf. Die- se Funktion verstellt zyklisch die Helligkeit im gesamten Helligkeitsbereich und schafft auf diese Weise individuelle Helligkeitsszenarien. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 21 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 22 Reaktionen bei Bus-/Netzspannungsausfall und –wiederkehr und nach einem ETS-Programmiervorgang einstellbar (für Helligkeitssteuerung). Bei Farbtem- peratur- und Farbsteuerung fest vorgegeben. ETS Device Configuration App (DCA) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 22 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 23 Dokumentationsfunktion zur Erstellung eines Konfigurations-Reports als PDF (Übersicht der Gruppenzuordnung oder gesamte Gerätekonfiguration). – Integrierte Hilfe (technische Produktdokumentation). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 23 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 24 Das Applikationsprogramm kann durch die ETS entladen werden. In diesem Fall ist lediglich eine Broadcast-Handbedienung der angeschlossenen DALI-Betriebsgeräte möglich. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 24 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 25 Verwendung von DALI-2 Betriebsgeräten empfohlen. Eine vollständige Liste von DALI-2 Betriebs- und Steuergeräten ist über den folgenden Link verfüg- bar: https://www.dali-alliance.org/products DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 25 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 26 (z. B. durch Zeit-, Sperr- oder Zwangsstellungs- funktionen). Das Gateway ermittelt intern stets die aktuellen Helligkeitszustände der DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 26 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 27 Betrieb setzen lassen (vereinfachte Konfi- guration ohne DALI-Inbetriebnahme). Bei der Zentraladressierung sind einige Funktionen nicht verfügbar (kein Fehlerstatus, kein automatischer Geräte- tausch). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 27 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 28 LI-Betriebsgerät. Jeweils vier Leuchten befinden sich in einer gemeinsamen Gruppe. Die auf diese Weise zu Gruppen zusammengefassten Leuchten kön- nen über den KNX gemeinsam angesteuert werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 28 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 29 Kurzadressen müssen eindeutig sein. Dadurch dürfen Adressen nicht mehrfach in einer DALI-Anlage vorkommen. Das Applikationsprogramm prüft das Editieren von Kurzadressen und stellt die Eindeutigkeit sicher. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 29 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 30 Helligkeitswertvorgaben), ist - sofern möglich - eine Gruppen- steuerung oder alternativ eine Szenenansteuerung dieser Teilnehmer vorzu- ziehen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 30 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 31 Betriebsgeräte individuell angesteuert werden sollen und folglich eine Gruppensteuerung nicht zweckmäßig ist. Bild 8: Beispiel einer Einzelgerätesteuerung - Alle DALI-Betriebsgeräte individuell an- steuerbar DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 31 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 32 Beispiel 2: Gruppe 1 wird eingeschaltet und nimmt den Helligkeitswert 100 % ein. Der Zustand der Gruppe 2 ist intern im Gateway weiterhin auf 0 % Helligkeit (AUS) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 32 von 345...
Seite 33 Steuern der Helligkeit und RGBW "Colour Control der Farbe im Farbraum (RGBWAF)" RGBW Tab. 1: Projektierbarer Funktionsumfang von Gruppen DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 33 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 34 DALI-Betriebsgeräte installiert werden, die dem projektierten Funktionsumfang entsprechen und die vorgesehenen Funktionen aus- führen können. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 34 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 35 Anlagen mit mehreren per Kurzadresse adressierten Teilnehmern ist die Reaktions- zeit langsamer, als bei einer Gruppenadressierung, da die Adressierung individuell zeitlich nacheinander erfolgt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 35 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 36 über geeignete DALI-DT8-Betriebsgeräte ist nicht möglich. Alle im DALI-System in- stallierten Betriebsgeräte werden vom Gateway ausschließlich in Bezug auf die Hel- ligkeit gesteuert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 36 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 37 Besonderheit bei Verwendung der ETS5: Aufgrund einer funktionalen Einschrän- kung zeigt die ETS5 ggf. die voreingestellte Bezeichnung einer Gruppe in englischer Sprache an. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 37 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 38 In diesem Fall muss die Anzahl von Gruppen oder Einzelgeräten verringert werden. Dieser Parameter ist nur verfügbar, wenn die konfigurierte Adressierungsart eine Einzelgerätesteuerung vorsieht. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 38 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 39 DALI-Anlage vorkommen. Das Applikationsprogramm prüft das Editieren von Kurz- adressen und stellt die Eindeutigkeit sicher. Die Voreinstellung ist abhängig vom gewählten Einzelgerät. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 39 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 40 Farbe dem Zustand "#000000" (Schwarz) und der optionale Weißwert "#00" entspricht. Hierdurch wird sichergestellt, dass eine manuelle Helligkeitsan- steuerung über die Handbedienung für den Anwender erkennbar ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 40 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 41 Signalisiert bei LED EIN im Handbetrieb ein(e) ausgeschaltete(s) Gruppe/ Einzelgerät (Helligkeit: 0 %). Taste ǒ Alle DALI-Teilnehmer AUS (nur im permanenten Handbetrieb). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 41 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 42 Systeme (nach einem ETS-Programmiervorgang oder nach Netzspannungs- wiederkehr). Die Initialisierungsphase der beiden Systeme kann unterschied- lich lang sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 42 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 43 Schaltstatus erst nach einer Handbedienung korrekt angezeigt. Dies ist besonders im Broadcast-Betrieb zu beachten, wenn einzelne Betriebsgerä- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 43 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 44 Voraussetzung: Es darf nur ein DALI-Betriebsgerät je DALI-System ausgefallen sein und getauscht werden! Voraussetzung: Das DALI-Gateway wurde zuvor mindestens einmal durch die ETS programmiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 44 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 45 Gateway nicht eindeutig identifiziert und nicht automatisch konfiguriert werden. In diesem Fall ist eine neue DALI-Inbetriebnahme durch die ETS erforderlich. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 45 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 46 Bei der Gerätevariante "2fach" kann ein automatischer Gerätetausch in den DALI-Systemen getrennt ausgeführt werden. Die Systeme beeinflussen sich gegenseitig nicht. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 46 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 47 Bus oder durch die Handbedienung angesteuert werden. Diese Einstellung entspricht der Werksauslieferung. ￭ Den Parameter "Handbedienung bei Busbetrieb" deaktivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 47 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 48 Zwangsstellung oder eine Sperrfunktion aktiviert wurde, führt das Gateway für die betroffenen Gruppen und Einzelgeräte diese höher priorisierten Funktionen aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 48 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 49 In beiden Fällen wird beim Beenden eines Handbetriebs nicht das vor- gegebene Verhalten am Ende der Handbedienung ausgeführt. Stattdessen DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 49 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 50 Busspannung ausgesendet werden. Die Funkti- on der Statusmeldung ist konfigurierbar. Die Handbedienung bei Busbetrieb muss freigegeben sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 50 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 51 Ausschalten des permanenten Handbetriebs auf den durch die Handbedienung zuletzt eingestellten oder intern nachgeführten Zustand (direkter Betrieb, Zwangsstellung, Sperrung) eingestellt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 51 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 52 Ein aktiver Notbetrieb und eine aktive Zwangsstellung oder Sperrfunktion wird durch den Gerätetausch unterbrochen und am Ende des DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 52 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 53 Am Ende eines Handbetriebs wird die Anzeigedauer der temporären Statusanzeige neu angestoßen. Die Anzeige "--" erlischt dann nach Ablauf der konfigurierten Zeit. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 53 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 54 Die Umschalttaste der Handbedienung zum Umschalten der DALI-Systeme 1 und 2 hat während einer temporären Statusanzeige keine Funktion. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 54 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 55 0 = inaktiv / 1 = permanente Handbedienung aktiv: Das Objekt ist nur dann "EIN", wenn die permanente Handbedienung aktiviert ist. Dieser Parameter ist nur sichtbar, wenn die Statusfunktion freigegeben ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 55 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 56 Parameter aktiviert ist. Dieser Parameter ist nur sichtbar, wenn die Handbedienung bei Busbetrieb freigege- ben ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 56 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 57 Dieser Parameter ist nur sichtbar, wenn die Handbedienung bei Busbetrieb oder bei Busspannungsausfall freigegeben ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 57 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 58 Wert "EIN". Wenn das Objekt ein Telegramm mit dem Wert "AUS" oder "EIN" emp- fängt, zeigen die Status-LED gemäß Anzeigedauer den Zustand der Ausgänge an. Die Handbedienung wird dabei nicht aktiviert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 58 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 59 Das Objekt ist nur sichtbar, wenn die temporäre Statusanzeige mit Ansteuerung über Objekt aktiviert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 59 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 60 3. Priorität: Zwangsstellungsfunktion oder Sperrfunktion – 4. Priorität: Normalbetrieb / direkter Busbetrieb. Dazu gehören... – Schalten – Dimmen – Helligkeitswert – Farbtemperaturwert DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 60 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 61 Zustand der Handbedienung stehen, der Busbetrieb über Schalten, Dimmen, Wert, Szene, Zentral wird gesperrt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 61 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 62 Betriebsgeräte schneller initialisieren als das Gateway, aktivieren die- se den einprogrammierten "Power-On-Level", bevor das Gateway ggf. andere DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 62 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 63 Diese Zeitspanne wird durch die Betriebsgeräte beansprucht und kann durch das Gateway nicht beeinflusst werden. Bild 12: Pausenzeiten zwischen DALI-Befehlen DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 63 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 64 Initialisierung befinden, kann an dieser Stelle optional eine Verzögerung konfiguriert werden. Dieser Parameter ist nur bei aktivierter Telegrammratenbegrenzung aktivierbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 64 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 65 Gruppe wieder durch Zentralfunktion 1 angesteuert wer- den. Nach Bus-/Netzspannungswiederkehr sind alle Zentralfunktionen inaktiv. Es werden keine Zentralfunktionen bei Bus-/Netzspannungsausfall gespeichert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 65 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 66 ETS im Text der Zentralfunktionen und Zentralobjekte verwendet. DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 66 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 67 Dieser Parameter ordnet die Zusatzfunktionen der gewählten Gruppe oder dem ge- wählten Einzelgerät zu. Der Parameter ist nur bei freigegebenen Zentralfunktionen sichtbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 67 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 68 Einzelgerät ein Telegramm "Hochdimmen". Der Parameter ist nur bei freigegebenen Zentralfunktionen und nur bei der Funktion "Schalten & Dimmen" sichtbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 68 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 69 - Eingang 1-Byte-Objekt zur zentralen Vorgabe eines absoluten Helligkeitswerts in den Gren- zen der minimalen bis maximalen Helligkeit. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 69 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 70 Schaltzustände logisch in einem 4-Byte-Objekt darzustellen. Dabei besitzt jede Gruppe oder jedes Einzelgerät ein Bit, welches den Schaltzustand signalisiert ("S"- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 70 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 71 4 Objekte für Gruppen und / oder Einzelgeräte angezeigt. ￭ Den Parameter deaktivieren. Die Sammelrückmeldung ist deaktiviert. Es sind keine Sammelrückmeldeob- jekte verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 71 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 72 ändert. ￭ Den Parameter deaktivieren. Die Sammelrückmeldung wird nach Bus- oder Netzspannungswiederkehr oder nach einem ETS-Programmiervorgang sofort ausgesendet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 72 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 73 ￭ Den Parameter deaktivieren. Der Status für einen DALI-Kurzschluss ist deaktiviert. Das Kommunikationsob- jekt ist ausgeblendet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 73 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 74 "DALI System... -> Allgemein" definiert das Verhalten der Netzspannungsüberwa- chung. ￭ Den Parameter aktivieren. Zudem den Parameter "Sendeverhalten" auf "nur bei Spannungsausfall" konfigurieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 74 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 75 DALI-System (1 oder 2) über die entsprechende Status-LED signalisiert. Sofern beide DALI-Systeme betroffen sind, erfolgt die Signalisierung zeitgleich über beide Status-LED. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 75 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 76 "db" erlischt automatisch, sobald sich die Auslastung im DALI-System wieder normalisiert. ￭ Den Parameter "DALI-Busy" aktivieren und den Parameter "Quittierung" deak- tivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 76 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 77 Der Fehlerstatus im DALI-System wird ausgesendet, sobald sich der Zustand verändert. ￭ Den Parameter "Fehler im DALI-System" deaktivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 77 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 78 63 Sekunden identifiziert wird. Ein Fehler ist nach dem Auftreten im Betriebsgerät zu beseitigen (Netzspannung am betroffenen DALI-Teilnehmer ab- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 78 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 79 Eine DALI-Gruppennummer (0...15) entspricht einer projektierten Gruppennummer (1...16) minus "1" (Beispiel: projektierte Gruppennummer = "1" -> DALI-Gruppennum- mer im Fehlerstatustelegramm = "0"). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 79 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 80 Es sind das 2-Byte-Objekt nach KNX DPT 237.600 und das 1-Byte-Objekt nach KNX DPT 238.600 verfügbar. Beide Objekte können sowohl aktiv als auch passiv (Anforderungstelegramm) verwendet werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 80 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 81 Bits 6 und 7 müssen dabei auf "1" gesetzt sein! Andernfalls wird das Anforde- rungstelegramm ignoriert. 2-Byte-Fehlerstatus: Im Anforderungstelegramm muss das Bit 7 gesetzt sein DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 81 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 82 Der Fehlerstatus pro DALI-Gruppe/Einzelgerät ist als aktives Meldeobjekt ausgeführt. Das Gateway sendet den Status bei jeder Änderung automatisch auf den KNX aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 82 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 83 Es wird erst dann wieder ein AUS-Telegramm über das Objekt "Fehler - Status" gesendet, wenn kein Fehler mehr vorhanden ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 83 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 84 Telegrammen auf die Eingangsobjekte mit gleichem Telegrammwert), dann bleibt die Rückmeldung unverändert. Folglich wird dann kein Telegramm mit selbem Inhalt wiederholt ausgegeben. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 84 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 85 Kurzschluss auf der DALI-Leitung identifiziert wird, sendet das Gate- way einen Status auf den KNX aus, wenn die Statusfunktion für DALI-Kurzschluss an dieser Stelle freigegeben ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 85 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 86 (Lampenfehler, EVG-Fehler, Konverterfehler). Das Gateway setzt den Objektwert erst dann wieder auf "AUS" zurück, wenn alle zuvor identifizierten Fehler beseitigt wurden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 86 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 87 Fehlerstatus erzeugen. DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 87 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 88 Verhalten des Fehlerstatus pro DALI-Gruppe/Einzelgerät bei neuen Fehlern fest. Dieser Parameter ist nur bei freigegebenem Fehlerstatus pro DALI-Gruppe/Einzel- gerät verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 88 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 89 Dieses Objekt ist nur verfügbar, wenn die Konfiguration des betroffenen DALI-Sys- tems in Summe mindestens 49 Gruppen und Einzelgeräte vorsieht. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 89 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 90 Dieses Objekt ist nur verfügbar, wenn der Fehlerstatus pro DALI-Betriebsgerät frei- gegeben und das Datenformat auf "1-Byte" konfiguriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 90 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 91 Die Polarität ist fest vorgegeben: "0" = kein Fehler / "1" = Fehler. Dieses Objekt ist nur verfügbar, wenn der Fehlerstatus pro Gruppe/Einzelgerät frei- gegeben ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 91 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 92 Schaltaktors in der Funktion als Schließer mit dem Statusobjekt des Gate- ways zu verbinden. Der Ausgang des Schaltaktors schaltet die Netzspannungsver- sorgung aller DALI-Betriebsgeräte des betroffenen DALI-Systems. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 92 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 93 (entspricht DALI Power-On-Level) einer Gruppe oder eines Einzelgeräts auf "ausschalten" konfiguriert ist. Hierdurch schalten die betroffenen Geräte DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 93 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 94 Netzspannungswiederkehr erforderlich ist, muss der gleichnamige Parameter akti- viert werden. Andernfalls erfolgt das Aussenden des globalen Schaltstatus nach ei- nem Gerätereset ohne Verzögerung. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 94 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 95 An dieser Stelle wird die Zeit für das zyklische Senden der Standby-Abschaltung oder des globalen Schaltstatus definiert. Dieser Parameter ist nur bei freigegebenem zyklischen Senden verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 95 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 96 "1" = mindestens eine Gruppe/ein Einzelgerät EIN). Dieses Objekt ist nur verfügbar, wenn der globale Schaltstatus konfiguriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 96 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 97 Den Parameter auf "3 Byte" einstellen. Das Kommunikationsobjekt "Wochentag/Uhrzeit" ist verfügbar. Das Format dieses Objektes ist auf den älteren KNX DPT 10.001 definiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 97 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 98 Lese-Telegramm auslösen. Dieses Objekt ist nur verfügbar, wenn das Format für Wochentag und Uhrzeit auf "3 Byte" eingestellt ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 98 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 99 Lese-Telegramm auslösen. Dieses Objekt ist nur verfügbar, wenn das Format für Wochentag und Uhrzeit auf "8 Byte" eingestellt ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 99 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 100 Ausschalten kann die konfigurierte Minimalhelligkeit während des Dimmvor- gangs unterschritten werden. Die konfigurierte Minimalhelligkeit muss kleiner als die Maximalhelligkeit sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 100 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 101 Wenn die Einschalthelligkeit außerhalb des durch die Minimal- oder Maximal- helligkeit definierten Bereiches liegt, begrenzt das Gateway die Einschalthel- ligkeit auf die festgelegten Grenzen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 101 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 102 Die Dimmgeschwindigkeit für ein relatives Dimmen kann in der ETS separat für jede Gruppe oder jedes Einzelgerät parametriert werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 102 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 103 Den Parameter "andimmen" einstellen. Sobald ein neuer Helligkeitswert vorgegeben wird, wird dieser anhand der konfigurierten Dimmschrittzeit für das absolute Dimmen eingestellt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 103 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 104 "Bei relativem Hochdimmen im ausgeschalteten Zustand" separat für jede Gruppe und jedes Einzelgerät eingestellt werden. ￭ Den Parameter einstellen auf "Einschalten". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 104 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 105 Die Gruppe oder das Einzelgerät schaltet im Zustand "AUS" durch das relative Dimmtelegramm nicht ein. Die Gruppe oder das Einzelgerät bleibt ausgeschal- tet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 105 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 106 Auge eine weitaus größere Helligkeit. Helligkeitsänderungen im oberen physikalisch möglichen Dimmbereich (> 50% Lichtstrom) werden in der Regel durch das Auge kaum noch wahrgenommen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 106 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 107 Dimmverlauf des relativen Lichtstroms am physikalischen Ausgang eines Betriebsgeräts. Auch Statustelegramme des Helligkeitswerts werden durch Umrechnung angepasst. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 107 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 108 Der Dimmvorgang wirkt unstetig. Bild 20: Lineare Dimmkennlinie am Ausgang eines Betriebsgeräts (relativer Lichtstrom [%] abhängig vom 8-Bit-KNX Datenwert [0...255]) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 108 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 109 Kennlinie der Betriebsgeräte ergibt sich ein logarithmischer Dimm- verlauf des relativen Lichtstroms am physikalischen Ausgang eines Betriebsgeräts. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 109 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 110 Der Dimmvorgang wirkt kontinuierlich. Bild 21: Logarithmische Dimmkennlinie am Ausgang eines Betriebsgeräts (relativer Lichtstrom [%] abhängig vom 8-Bit-KNX Datenwert [0...255]) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 110 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 111 Auge nimmt subjektiv etwas mehr als eine halbe Leuchtmittelhelligkeit wahr. KNX Helligkeit: 75% -> DALI-Datenwert (APL): 224 -> Lichtstrom: ca. 44% -> Das DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 111 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 112 Leuchtmittel - jedoch noch kontinuierlich wirken. Bild 22: Kombinierte Dimmkennlinie am Ausgang eines Betriebsgeräts (relativer Lichtstrom [%] abhängig vom 8-Bit-KNX Datenwert [0...255]) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 112 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 113 Aufdimmen ausgehend vom Zustand "AUS" kann die konfigurierte Minimalhelligkeit während des Dimmvorgangs unterschritten werden. Die konfigurierte Minimalhelligkeit muss kleiner als die Maximalhelligkeit sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 113 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 114 Fading-Zeit für das absolute Dimmen eingestellt. Der Dimmvorgang dauert dann immer genau die eingestellte Zeit, egal bei welchem Ausgangswert der Dimmvorgang startet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 114 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 115 Formel: t = 255 x Zeit zwischen zwei Dimmschritten [ms]. Der tatsächlich dimmbare Bereich wird durch die konfigurierte Minimal- und Maximalhelligkeit eingeschränkt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 115 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 116 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Dimmkennlinie DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Dimmkennlinie DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 116 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 117 Betriebsgeräts mit einer weniger starken Steigung besonders im oberen Dimmbereich. Auch in diesem Fall sind KNX Statustelegramme des wirksamen DA- LI-Helligkeitswerts möglich. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 117 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 118 Zeit im Telegramm als "ungültig" definiert, führt das Gateway beim absoluten Dimmen stets das in den ETS-Parametern definierte Dimmverhalten aus. Dieses Objekt ist nur im Funktionsumfang "Farbtemperatursteuerung" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 118 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 119 Hierdurch kann es in Übergangsbereichen zu Schaltvorgängen kommen, die Dimmvorgänge der Farbtemperatur kurzzei- tig unstetig erscheinen lassen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 119 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 120 "DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Farbtempe- ratur" definiert das Verhalten. ￭ Den Parameter einstellen auf "nachführen". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 120 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 121 Dimmvorgang verändert werden. Der durch einen Dimmvorgang einstellbare Farb- temperaturbereich wird an den Grenzen definiert durch die in der ETS vorgegebenen minimale und maximale Farbtemperatur. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 121 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 122 - Vorgabe" gemäß KNX DPT 7.600 oder über das 6-Byte-Kombi- objekt "Absolutes Dimmen (Helligkeit und Farbtemperatur) - Vorgabe" gemäß DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 122 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 123 Leuchtmittel ein Temperatur- strahler simuliert werden (Wahrnehmung der Lichtquelle wie eine Glüh- oder Halo- genlampe). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 123 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 124 Verstellbereich zulässt. Bild 25: Automatische Anpassung der Farbtemperatur an die eingestellte Helligkeit Beispiel im maximalen Helligkeits- und Farbtemperaturbereich DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 124 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 125 DALI-Betriebsgeräts angeschlossenen Leuchtmittels erfolgt über die in der ETS je Gruppe oder je Einzelgerät konfigurierten DALI-Kennlinie. Die Farb- temperatur wird stets linear gedimmt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 125 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 126 In der ETS kann die Dimmzeit für das absolute Dimmen separat für jede Gruppe und jedes Einzelgerät eingestellt werden. Das Dimmverhalten muss auf "andimmen" parametriert sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 126 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 127 Beim nächsten Einschalten wird der zuletzt empfangene Farb- temperaturwert nur dann nachgeführt, sofern der Parameter "Einschaltfarb- temperatur" auf die Einstellung "nachführen" parametriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 127 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 128 ￭ Den Parameter "Verhalten der Farbtemperatur beim Verändern der Helligkeit durch absolutes Dimmen" einstellen auf "keine Änderung". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 128 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 129 Anwendungsfall angepasst werden. Die konfigurierte maximale Farbtemperatur muss größer als die minimale Farbtem- peratur sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 129 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 130 Gateway die Einschaltfarbtemperatur auf die festgelegten Grenzen. Dieser Parameter ist nur bei der Einstellung "Einschaltfarbtemperatur = vorgeben" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 130 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 131 Einstellung der Fading-Zeit für das absolute Dimmen. Dieser Parameter ist nur bei der Einstellung "Bei Empfang eines Farbtemperaturwer- tes = Fading" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 131 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 132 Beim nächsten Einschalten wird der zuletzt empfangene Farb- temperaturwert nur dann nachgeführt, sofern der Parameter "Einschaltfarbtempera- tur" auf die Einstellung "nachführen" parametriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 132 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 133 Auswirkung auf die Farbtemperatur der Gruppe oder des Einzelge- räts. Die Farbtemperatur kann ausschließlich separat gesteuert werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 133 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 134 1...64 temperatur) - Vorgabe 3-Byte-Objekt zum kombinierten relativen Dimmen der Helligkeit und Farbtemperatur über getrennte Dimmschrittweiten und Dimmrichtungen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 134 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 135 Zeit im Telegramm als "ungültig" definiert, führt das Gateway beim absoluten Dimmen stets das in den ETS-Parametern definierte Dimmverhalten aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 135 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 136 Helligkeitsverstellung. Die Matrizen sind im Betrieb des Gateways individuell akti- vierbar und umschaltbar. Bild 28: Beispielhafter Tagesfarbtemperaturverlauf "Laden & Einzelhandel" Bild 29: Beispielhafter Tagesfarbtemperaturverlauf "Intensives Lernen" DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 136 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 137 --> Uhrzeit: 8:30 Uhr, Farbtemperatur: 2.250 K Uhrzeit: 10:00 Uhr, Helligkeit: 50% Uhrzeit: 11:00 Uhr, Helligkeit: 80% --> Uhrzeit: 10:30 Uhr, Helligkeit: 65% DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 137 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 138 Farbtemperatur und optional auch die Helligkeit eines laufenden Tages- farbtemperaturverlaufes am Sperrende eingestellt. Ist am Sperrende das Nachführen der Farbtemperatur oder Helligkeit nicht konfiguriert, erfolgt kein DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 138 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 139 Farbtemperatur oder zusätzlich auf den festgelegten Helligkeitswert reagiert, wird durch den Parameter "Art des Tagesfarbverlaufs" auf den Para- meterseiten der Gruppen und Einzelgeräte definiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 139 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 140 Gateway für die betroffene Gruppe oder das Einzelgerät dann die zuletzt um- geschaltete HCL-Matrix aus. Bei einer Umschaltung im Zustand "Tagesfarb- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 140 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 141 [x] Gruppenname -> Farbtemperatur -> HCL" oder "DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Farbtemperatur -> HCL". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 141 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 142 Tage" enthalten ist, wertet das Gateway keinen diskreten Wochentag mehr aus und führt den Tagesfarbtemperaturverlauf nur noch entsprechend der hin- terlegten Uhrzeiten zyklisch jeden Tag aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 142 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 143 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Farbtemperatur -> DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Farbtemperatur -> HCL DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 143 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 144 Farbtemperatur- und Helligkeitsverstellung: Zusätzlich zur Auswertung der konfigu- rierten Farben der HCL-Matrizen wertet das Gateway auch die hinterlegten Hellig- keitswerte aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 144 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 145 Ein gestarteter Tagesfarbtemperaturverlauf wird nur an den konfigurierten Wochen- tagen ausgeführt. An Tagen einer Woche, die nicht in der Auswahl enthalten sind, wird der Tagesfarbtemperaturverlauf pausiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 145 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 146 Umschaltung über das Objekt verloren (Objektwert "0"). Es muss erst wie- der ein neues Telegramm empfangen werden, so dass eine neue Umschaltung aktiv wird. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 146 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 147 DALI Seite. Der Parameter "Bei Empfang eines Farbwertes" definiert, ob der Wert direkt angesprungen, oder alternativ ein Dimmvorgang über ein zeit- gesteuertes Fading ausgeführt wird. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 147 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 148 HSV-Farbraum als absolute Wertvorgabe durch getrennte 1 Byte Objekte je- weils für den Farbwinkel (H = Hue / DPT 5.003 / 0...360°), die Sättigung (S = DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 148 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 149 Einzelgeräte -> [x] Gerätename -> Farbe" auf "vorgeben" einstellen. Bei den Parametern "Farbwert (RGB)" und optional "Weißwert (W)" die ge- wünschte Farbe parametrieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 149 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 150 Diese Werte können abhängig vom konfigurierten Farbraum entwe- der durch die in jeder Gruppe oder in jedem Einzelgerät vorhandenen RGB- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 150 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 151 Die Dimmkennlinie für Farbänderungen ist stets linear. Ein Dimmvorgang der Farbe kann nicht über die Handbedienung vor Ort am Gerät ausgelöst werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 151 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 152 Zustand "AUS" nachgeführt wurde. Der Dimmvorgang wird ge- mäß der eingestellten Fading-Zeit ausgeführt. Nach Erreichen der vorgesehe- nen Farbe stoppt der Dimmvorgang. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 152 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 153 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Farbe DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Farbe DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 153 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 154 Farbwert (DPT 5.001 / 0...100%) anzeigt. Das Gate- way überträgt die vom KNX empfangenen RGBW-Farben direkt auf die DALI Seite. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 154 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 155 DALI verwendeten RGB Werte. Neben den Vorgabe-Objekten stehen vier weitere Objekte derselben Datentypen für die Statusanzeige der aktuell eingestellten Farbe zur Verfügung. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 155 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 156 Dieser Parameter ist nur bei der Einstellung "Einschaltfarbe = vorgeben" in den Far- bräumen "RGBW kombiniert", "RGBW einzeln" und "HSVW" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 156 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 157 Die Dimmgeschwindigkeit für ein relatives Dimmen der Farbe kann an dieser Stelle parametriert werden. Dieser Parameter ist nur in den Farbräumen "RGB einzeln" und "RGBW einzeln" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 157 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 158 Beim nächsten Einschalten wird der zuletzt gedimmte Farbwert nur dann nachgeführt, sofern der Parameter "Einschaltfarbe" auf die Einstellung "nach- führen" parametriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 158 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 159 Gateway immer auch die Helligkeit auf die konfigu- rierte Einschalthelligkeit ein. Dieses Objekt ist nur im Farbraum "RGB einzeln" oder "RGBW einzeln" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 159 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 160 1-Byte-Objekt zur absoluten Vorgabe der Lichtfarbe Rot (0...100%). Dieses Objekt ist nur im Farbraum "RGB einzeln" oder "RGBW einzeln" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 160 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 161 1...64 4-Bit-Objekt zur relativen Vorgabe der Lichtfarbe Weiß (0...100%). Dieses Objekt ist nur im Farbraum "RGBW einzeln" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 161 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 162 1-Byte-Objekt zur direkten Vorgabe des Weißwerts (W = White / 0...100%). Dieses Objekt ist nur im Farbraum "HSVW" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 162 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 163 Zuge eines vorherigen Farbkreisdurchlaufes zuletzt ein Stopp ausgeführt wurde. Bild 36: Farbverlauf abhängig vom Farbwinkel beim automatischen Farbkreisdurch- lauf DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 163 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 164 1.010) eingestellt. Ein Start erfolgt durch ein EIN-Telegramm. Ein Stopp durch ein AUS-Telegramm. ￭ Den Parameter einstellen auf "Dimm-Objekt (4 Bit)". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 164 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 165 Konfiguration Einzelgeräte -> [x] Gerätename -> Farbe -> Farbkreisdurchlauf" be- stimmt. ￭ Den Parameter einstellen auf "keine Reaktion". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 165 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 166 (0° --> 360° / Rot --> Grün --> Blau --> Rot). Bild 37: Farbkreisdurchlauf im Uhrzeigersinn ￭ Den Parameter einstellen auf "gegen Uhrzeigersinn". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 166 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 167 -> Farbe -> Farbkreisdurchlauf" legt das Verhalten fest, wenn die Bereichs- grenze (360° oder 0°) erreicht ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 167 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 168 Schrittweite eines vollen Farbkreisdurchlaufes. Sie gibt keinen Start- oder Stoppzeitpunkt vor. Ein Durchlauf kann vor Ablauf der Gesamtlaufzeit ge- stoppt werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 168 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 169 Dieser Parameter ist nur verfügbar, wenn der Parameter "Beim Starten im ausge- schalteten Zustand = einschalten" konfiguriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 169 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 170 Betriebsgeräte. Die Zeit zwischen AUS und EIN beträgt dabei unveränderbar 1 Se- kunde. Durch den kurzen Schaltvorgang werden keine Status-Telegramme erzeugt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 170 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 171 ("Dimmschritt auf oder ab" = Start, "Dimmen stopp" = Stopp). Dieses Objekt ist verfügbar, wenn das Starten und Stoppen des Farbkreisdurchlau- fes per 4-Bit-Dimm-Objekt erfolgen soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 171 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 172 Optional besteht die Möglichkeit, beim Erreichen einer Bereichsgrenze eine kurze Vi- sualisierung durch das Leuchtmittel durchzuführen, um im Anschluss den Durchlauf DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 172 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 173 Helligkeitsdurchlauf. Der Helligkeitsdurchlauf wird ebenso gestoppt, wenn die betroffene Gruppe oder das Einzelgerät ausge- schaltet wird (Helligkeit 0%). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 173 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 174 In diesem Fall beginnt der Helligkeitsdurchlauf dann beim Startwert, der durch den gleichnamigen Parameter konfiguriert wird. ￭ Den Parameter "Startwert" auf "vorgeben" einstellen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 174 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 175 Bild 41: Helligkeitsdurchlauf Richtung "heller" ￭ Den Parameter einstellen auf "dunkler". Der Helligkeitsbereich wird nach dem Starten zunächst in Richtung "dunkler" durchlaufen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 175 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 176 Leuchtmittel durchgeführt, um im Anschluss den Durchlauf in entgegengesetz- te Richtung fortzusetzen. Die visuelle Rückmeldung erfolgt durch kurzes Aus- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 176 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 177 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Farbe -> Hellig- keitsdurchlauf DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Farbe -> Hellig- keitsdurchlauf DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 177 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 178 Dieser Parameter ist nur verfügbar, wenn der Parameter "Beim Starten im ausge- schalteten Zustand = einschalten" konfiguriert ist. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 178 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 179 DALI-Betriebsgeräte. Die Zeit zwischen AUS und EIN beträgt dabei unver- änderbar 1 Sekunde. Durch den kurzen Schaltvorgang werden keine Status-Tele- gramme erzeugt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 179 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 180 ("Dimmschritt auf oder ab" = Start, "Dimmen stopp" = Stopp). Dieses Objekt ist verfügbar, wenn das Starten und Stoppen des Helligkeitsdurchlau- fes per 4-Bit-Dimm-Objekt erfolgen soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 180 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 181 Gruppe oder das Einzelgerät konfiguriert ist. Die durch den Farbwinkel vorgegebene Farbe wird automatisch durch das Gateway in einen äquivalenten RGB-Wert umge- rechnet und an die DALI-Betriebsgeräte weitergeleitet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 181 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 182 Funktionen übersteuern einen ablaufenden Tagesfarbverlauf hinsichtlich Farbe und Helligkeit. Bei einer Übersteuerung kann ein ablaufender Tagesfarbverlauf automa- tisch gestoppt werden, oder alternativ im Hintergrund weiterlaufen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 182 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 183 Farb- und Helligkeitsverlauf realisiert wird. ￭ Je Uhrzeit die Parameter für "Farbwinkel" und "Helligkeit" auf die gewünschten Werte konfigurieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 183 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 184 Es ist kein Kommunikationsobjekt zur Umschaltung der CTM-Matrizen im lau- fenden Betrieb verfügbar. Es bleibt stets die durch den Parameter "Nach ETS- Programmiervorgang" definierte CTM-Matrix wirksam. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 184 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 185 Helligkeitsdurchlauf oder ein Szenenabruf hat die gleiche Priorität. Die genannten Funktionen übersteuern einen ablaufenden Tagesfarbverlauf hinsichtlich Farbe und Helligkeit. Bei einer Übersteuerung kann ein ablaufender Tagesfarbverlauf automa- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 185 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 186 Ein gestarteter Tagesfarbverlauf wird nur an den konfigurierten Wochentagen ausgeführt. An Tagen einer Woche, die nicht in der Auswahl enthalten sind, wird der Tagesfarbverlauf pausiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 186 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 187 Tage" enthalten ist, wertet das Gateway keinen diskreten Wochentag mehr aus und führt den Tagesfarbverlauf nur noch entsprechend der hinterlegten Uhrzeiten zyklisch jeden Tag aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 187 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 188 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Farbe -> CTM DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Farbe -> CTM DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 188 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 189 Farb- und Helligkeitsverstellung: Zusätzlich zur Auswertung der konfigurierten Far- ben der CTM-Matrizen wertet das Gateway auch die hinterlegten Helligkeitswerte aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 189 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 190 Ein gestarteter Tagesfarbverlauf wird nur an den konfigurierten Wochentagen aus- geführt. An Tagen einer Woche, die nicht in der Auswahl enthalten sind, wird der Ta- gesfarbverlauf pausiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 190 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 191 Umschaltung über das Objekt verloren (Objektwert "0"). Es muss erst wie- der ein neues Telegramm empfangen werden, so dass eine neue Umschaltung aktiv wird. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 191 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 192 Helligkeitswerte kleiner der Minimalhelligkeit oder größer der Maximalhelligkeit eingestellt werden, steuert das Gateway die Helligkeit auf die parametrierten minimalen und maximalen Grenzwerte. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 192 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 193 Bus-/Netzausfall intern abgespeicherte Helligkeitswert nachgeführt. ￭ Parameter einstellen auf "Helligkeitswert". Im nachfolgenden Parameter "Hel- ligkeitswert" den erforderlichen Wert konfigurieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 193 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 194 Gruppen oder Einzelgeräte empfangen werden, führt das Gerät den jeweils zuletzt vorgegebenen Befehl aus und nicht das konfigurierte Verhalten nach Bus-/Netzspannungswiederkehr. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 194 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 195 Die DALI-Betriebsgeräte werden nach einem ETS-Programmiervorgang durch die ETS ausgeschaltet. ￭ Parameter einstellen auf "Helligkeitswert". Im nachfolgenden Parameter "Hel- ligkeitswert" den erforderlichen Wert konfigurieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 195 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 196 LI-Leitung einen Fehler gibt (z. B. Kurzschluss, Leitungsbruch), kann die DALI- Konfiguration nicht ausgeführt werden. Der Fehler ist dann zu beseitigen und DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 196 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 197 Helligkeit nach Busspannungswiederkehr). Das Verhalten der Be- triebsgeräte in Bezug auf die Farbtemperatur wird in diesem Fall unmittelbar DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 197 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 198 Telegramme für Gruppen oder Einzelgeräte zur Steuerung der Farbtemperatur empfangen werden, führt das Gerät den jeweils zuletzt vorgegebenen Befehl aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 198 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 199 Farbe zurück (#000000). Das Verhalten der Betriebsgerä- te nach Netzspannungswiederkehr in Bezug auf die Farbtemperatur wird in DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 199 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 200 Telegramme für Gruppen oder Einzelgeräte zur Steuerung der Farbe empfan- gen werden, führt das Gerät den jeweils zuletzt vorgegebenen Befehl aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 200 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 201 Farbe nur beeinflussen, wenn die Netzspannung auch am Gateway ausgeschaltet war und wieder eingeschaltet wird (siehe "Verhal- ten der Farbe nach Busspannungswiederkehr"). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 201 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 202 Gateway die Helligkeit auf die parametrierten minimalen und maximalen Grenz- werte. Dieser Parameter ist nur verfügbar bei "Nach ETS-Programmiervorgang = Hellig- keitswert". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 202 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 203 Gateway die Helligkeit auf die parametrierten minimalen und maximalen Grenz- werte. Dieser Parameter ist nur verfügbar bei "Bei Bus-/Netzspannungsausfall = Helligkeits- wert". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 203 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 204 Helligkeitswert nachgeführt. Ein ETS-Programmiervor- gang der Applikation oder der Parameter setzt den intern abgespeicherten Hellig- keitszustand auf "AUS" zurück. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 204 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 205 Gateway keine Farbtemperaturen an die DALI-Betriebsgeräte aus. Die zugeordneten DALI-Betriebsgeräte verbleiben hierdurch in der zuletzt vorgegebenen Farbtemperatur. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 205 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 206 Bus-/Netzspannungsausfall durch ein rela- tives oder absolutes Dimmen eingestellte und bei Bus-/Netzausfall intern abgespei- cherte Farbe nachgeführt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 206 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 207 Busbedienung der Gruppe oder des Einzelgeräts verriegelt. Ausschalten: Eine Gruppe oder ein Einzelgerät schaltet zu Beginn der Sperr- funktion aus. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 207 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 208 Farbe wird eingestellt. Dieser Me- morywert wird nichtflüchtig im Gateway abgespeichert, so dass nach Bus- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 208 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 209 Nach einem ETS-Programmiervorgang ist der Memorywert auf "100%" vorde- finiert. Dieser Wert wird optional durch die Maximalhelligkeit begrenzt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 209 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 210 Farbe wird eingestellt. Dieser Me- morywert wird nichtflüchtig im Gateway abgespeichert, so dass nach Bus- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 210 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 211 Einschalten wird durch einen ETS-Parameter festgelegt, auf wel- chen Helligkeitswert eingeschaltet werden soll. Mit dem zweiten Bit (Bit 1) Objekts DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 211 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 212 Memorywert (Helligkeit vor letztem Ausschalten): Der vor dem letzten Aus- schalten aktive und geräteintern abgespeicherte Helligkeitswert wird einge- stellt. Dieser Memorywert wird nichtflüchtig im Gateway abgespeichert, so DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 212 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 213 Zustand vor Bus-/Netzspannungsausfall: Es wird nach Bus- oder Netzspan- nungswiederkehr der zuletzt vor Bus- oder Netzspannungsausfall eingestellte und intern abgespeicherte Zustand der Zwangsstellung nachgeführt. Ein ETS- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 213 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 214 Nach einem ETS-Programmiervorgang der Applikation oder der Parameter ist die Zwangsstellungsfunktion stets deaktiviert (Objektwert "0"). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 214 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 215 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Sperrfunktion DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Sperrfunktion DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 215 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 216 (Objektwert "0"). Bei der invertierten Einstellung ("1 = freigegeben / 0 = gesperrt") muss nach der Initialisierung zunächst ein Telegrammupdate "0" erfolgen, bis dass die Sperrung aktiviert wird. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 216 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 217 Dieser Parameter ist nur verfügbar, wenn zu Beginn der Sperrfunktion ein Hellig- keitswert abgerufen werden soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 217 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 218 Dieser Parameter ist nur verfügbar, wenn zu Beginn der Sperrfunktion ein Farbtem- peraturwert abgerufen werden soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 218 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 219 Dieser Parameter ist nur verfügbar, wenn zu Beginn der Sperrfunktion ein Farbwert abgerufen werden soll und für die Gruppe oder das Einzelgerät ein RGBW-Far- braum konfiguriert wurde. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 219 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 220 Dieser Parameter ist nur verfügbar, wenn am Ende der Sperrfunktion ein Helligkeits- wert abgerufen werden soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 220 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 221 Dieser Parameter ist nur verfügbar, wenn am Ende der Sperrfunktion ein Farbtem- peraturwert abgerufen werden soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 221 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 222 Gruppe oder das Einzelgerät ein RGBW-Far- braum konfiguriert wurde. Bei Zwangsstellung als Zusatzfunktion: DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Zwangsstellung DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 222 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 223 (niedrige Priorität) wird nicht nachgeführt. keine Reaktion: Die Betriebsgeräte zeigen keine Reaktion und verbleiben im zuletzt durch die Zwangsstellung eingestellten Helligkeitszustand. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 223 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 224 / Deaktivieren gerät 1...64 2-Bit-Objekt zum Aktivieren und Deaktivieren der Zwangsstellung. Die Polarität wird durch das Telegramm vorgegeben. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 224 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 225 Ende eines Soft-AUS-Dimmvorgangs / auch bei einer Treppenhaus- funktion), – unmittelbar beim Ausschalten durch die automatische Ausschaltfunktion, DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 225 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 226 Das Objekt "Schalten - Status" wird freigeschaltet. Der Schaltstatus wird aus- gesendet, sobald der Status aktualisiert wird. ￭ Den Parameter deaktivieren. Es ist kein Schaltstatus verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 226 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 227 Szenenabruf) wird bei dieser Einstellung kein Status gesendet, wenn sich der Schaltstatus nicht verändert. ￭ Den Parameter einstellen auf "nur bei Änderung des Rückmeldewerts". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 227 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 228 - Vorgabe" und "Helligkeitswert - Status" mit einer identischen Gruppen- adresse verbunden sind. Dies ist häufig bei Ansteuerung durch Lichtszenen- tastsensoren (Abruf und Speicherfunktion) der Fall. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 228 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 229 Vorgabe einer neuen absoluten Farbtemperatur (abhängig vom konfigu- rierten Sendeverhalten), – immer nach einem Gerätereset (ETS-Programmiervorgang, Bus-/Netzspan- nungswiederkehr) mit dem Zustand "gültige Farbtemperatur". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 229 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 230 Farbtemperatur wird ausgesendet, sobald der Status aktuali- siert wird. ￭ Den Parameter deaktivieren. Es ist kein Status für eine ungültige Farbtemperatur verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 230 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 231 Der Status einer ungültigen Farbtemperatur muss freigegeben sein. ￭ Den Parameter einstellen auf "bei jeder Aktualisierung des Rückmeldewerts". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 231 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 232 Gateway die Parameter für das Resetverhalten aus und stellt den Zustand der Gruppen und Einzelgeräte entsprechend ein und aktualisiert die Status-Objek- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 232 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 233 Eingangsobjekte auch entsprechende Farbstatus-Telegramme er- zeugt. ￭ Den Parameter einstellen auf "nur bei Änderung des Rückmeldewerts". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 233 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 234 Zyklisches Senden des Schaltstatus einstellen Jeder Status kann zusätzlich zur Übertragung bei Aktualisierung auch zyklisch aus- gesendet werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 234 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 235 Die Zykluszeit wird einheitlich für alle Statusmeldungen der be- troffenen Gruppe und des betroffenen Einzelgeräts durch diesen Parameter defi- niert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 235 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 236 "Schalten - Status" mit einer identischen Gruppenadresse verbunden sind. Dies ist häufig bei Ansteuerung durch Lichtszenentastsensoren (Abruf und Speicherfunktion) der Fall. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 236 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 237 Das Objekt "Helligkeitswert - Status" wird freigeschaltet. Der Helligkeits- wert-Status wird ausgesendet, sobald der Status aktualisiert wird. deaktiviert: Es ist kein Helligkeitswert-Status verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 237 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 238 "Helligkeitswert - Status" mit einer identischen Gruppenadresse verbunden sind. Dies ist häufig bei Ansteuerung durch Lichtszenentastsensoren (Abruf und Speicher- funktion) der Fall. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 238 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 239 Das Objekt "Farbtemperatur - Status" wird freigeschaltet. Der Farbtempera- turstatus wird ausgesendet, sobald der Status aktualisiert wird. deaktiviert: Es ist kein Farbtemperaturstatus verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 239 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 240 Der Status wird nach Bus- oder Netzspannungswiederkehr oder nach ei- nem ETS-Programmiervorgang unmittelbar bei der Geräteinitialisierung ausgesen- det. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 240 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 241 Telegrammwert), dann bleibt der Status unverändert. Folglich wird dann auch kein Telegramm mit selbem Inhalt wiederholt ausgegeben. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 241 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 242 Die Objekte für den Farbstatus werden freigeschaltet. Der Farbstatus wird ausgesendet, sobald der Status aktualisiert wird. deaktiviert: Es ist kein Farbstatus verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 242 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 243 Der Status wird nach Bus- oder Netzspannungswiederkehr oder nach ei- nem ETS-Programmiervorgang unmittelbar bei der Geräteinitialisierung ausgesen- det. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 243 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 244 Objekt stets der Zustand "gültige Farbtemperatur" ausge- sendet. Dieses Objekt ist nur verfügbar, sofern die Gruppe oder das Einzelgerät den Funkti- onsumfang "Farbtemperatursteuerung" besitzt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 244 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 245 Dieses Objekt ist für Gruppen und Einzelgeräte nur im Funktionsumfang "Farbe" und im Farbraum "RGB einzeln" oder "RGBW einzeln" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 245 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 246 1-Byte-Objekt zur Statusanzeige des Weißwerts (W = White / 0...100%). Dieses Objekt ist für Gruppen und Einzelgeräte nur im Funktionsumfang "Farbe" und im Farbraum "HSVW" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 246 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 247 Parameterseite "DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Zeitverzögerungen" oder "DALI-System... -> Konfiguration Einzel- geräte -> [x] Gerätename -> Zeitverzögerungen" aktiviert werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 247 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 248 "DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Ein-/Ausschaltver- halten" oder "DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Ein-/Ausschaltverhalten" konfiguriert werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 248 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 249 Dimmvorgang durch absolutes oder relatives Dimmen. Ein neuer Dimmvorgang, der auch unterhalb der Ausschalthelligkeit endet, DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 249 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 250 Das Ausschalten erfolgt grundsätzlich ohne Soft-AUS-Funktion, also sprin- gend. Die Statusobjekte für Schaltzustand und Helligkeitswert werden durch die au- tomatische Ausschaltfunktion nach dem Ausschalten aktualisiert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 250 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 251 -> [x] Gerätename -> Ein-/Ausschaltverhalten" aktiviert werden. Das Ein-/Ausschaltverhalten sowie die Ausschaltfunktion müssen für die Gruppe oder das Einzelgerät freigegeben sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 251 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 252 DALI-System... -> Konfiguration Gruppen -> [x] Gruppenname -> Zeitverzögerungen DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Zeitverzögerun- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 252 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 253 Dieser Parameter aktiviert die Soft-EIN-Funktion. Bei aktivierter Soft-EIN-Funktion wird beim Einschalten ein Dimmvorgang bis zur parametrierten Einschalthelligkeit ausgeführt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 253 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 254 Ausschalthelligkeit auf Maximalhelligkeit konfiguriert ist und die Maximalhelligkeit durch Dimmen unterschritten wird. Dieser Parameter ist nur bei freigegebener Ausschaltfunktion verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 254 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 255 0...59 min 0...30...59 s Dieser Parameter definiert die Verzögerungszeit für die Ausschaltfunktion. Er ist nur bei freigegebener Verzögerungszeit verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 255 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 256 ETS konfigurierte "Am Ende der Treppenhauszeit". Dabei kann die Gruppe oder das Einzelgerät ausschalten, optional die Vorwarnzeit (T ) der Vorwarnfunktion akti- Vorwarn DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 256 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 257 Die Treppenhausfunktion muss freigegeben sein. ￭ Im Parameter "Treppenhauszeit" die erforderliche Einschaltzeit der Treppenh- ausfunktion konfigurieren. ￭ Den Parameter "Nachtriggerbar"aktivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 257 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 258 Objekt "Treppenhausfunktion - Start/Stopp" parametrierbar. Ohne den Empfang ei- nes AUS-Telegramms zeigt die Gruppe oder das Einzelgerät nach Ablauf der Trep- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 258 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 259 [x] Gruppenname -> Treppenhausfunktion" oder "DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Treppenhausfunktion" und bezieht sich aus- schließlich auf das Objekt "Treppenhausfunktion - Start/Stopp". DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 259 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 260 Ablauf der Vorwarnzeit in den Objekten der Schaltzustand "AUS" und der Wert "0" nachgeführt werden. Bild 53: Die Vorwarnfunktion der Treppenhausfunktion ohne Soft-AUS-Funktion DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 260 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 261 Bei Verwendung der automatischen Ausschaltfunktion: Die reduzierte Hellig- keit der Vorwarnung startet beim Erreichen oder Unterschreiten der Aus- schalthelligkeit die Ausschaltfunktion nicht! DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 261 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 262 Objekt der Treppenhausfunktion beeinflusst werden kann, sollte die Sperrfunk- tion verwendet werden. Bild 55: Die Dauerbeleuchtung der Treppenhausfunktion ohne Soft-Funktionen DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 262 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 263 Bei Verwendung der automatischen Ausschaltfunktion: Die reduzierte Hellig- keit der Dauerbeleuchtung startet beim Erreichen oder Unterschreiten der Ausschalthelligkeit die Ausschaltfunktion nicht! DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 263 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 264 Falls eine Zeitverlängerung als Zusatzfunktion parametriert wurde, ist der Pa- rameter "Nachtriggerbar" fest auf "Nein" eingestellt", da das Nachtriggern durch die Zeitverlängerung erfolgt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 264 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 265 Ein empfangener Faktor > 0 während einer Vorwarnzeit triggert die Treppenh- auszeit unabhängig vom Parameter "Nachtriggerbar" immer nach. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 265 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 266 DALI-System... -> Konfiguration Einzelgeräte -> [x] Gerätename -> Treppenhaus- funktion 0...23 h Treppenhauszeit 0...3...59 min 0...59 s Hier wird die Dauer der Einschaltzeit der Treppenhausfunktion parametriert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 266 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 267 An dieser Stelle wird die Zeit der Einschaltverzögerung konfiguriert. Erst nach Ablauf der Zeitverzögerung wird die Treppenhauszeit aktiviert. Dieser Parameter ist nur bei freigegebener Einschaltverzögerung der Treppenhaus- funktion verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 267 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 268 Start/Stopp" während der EIN-Phase der Treppenhausfunktion werden verworfen. Die Treppenhauszeit wird mit dem konfigurierten "Am Ende der Treppenhauszeit" vollständig zu Ende ausgeführt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 268 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 269 Periode einer Treppenhauszeit nur so oft erfolgen, wie der parametrierte Faktor vorgibt. Dieser Parameter ist nur bei "Zusatzfunktion = Zeitverlängerung" verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 269 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 270 Dieser Parameter legt die reduzierte Helligkeit fest, die zur Vorwarnung oder Dauer- beleuchtung eingestellt wird. Dieser Parameter ist nur bei aktivierter Vorwarnzeit oder Dauerbeleuchtung sichtbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 270 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 271 K, -, S, -, A gerät 1...64 1-Byte-Objekt zur Vorgabe eines Zeitfaktors für die Einschaltzeit der Treppenhaus- funktion (Wertebereich: 0...255). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 271 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 272 Beim Stundenzähler: Aufsummierte Betriebsminu- ten (noch keine volle Stunde erreicht) werden in diesem Fall jedoch verworfen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 272 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 273 Optional kann ein Startwert in der ETS eingestellt oder über das Kommunikationsob- jekt "Betriebsstundenzähler - Startwert" vorgegeben werden. Falls ein Startwert ein- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 273 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 274 Netzspannungswiederkehr abgelaufen ist. Wenn der Zähler noch nicht abge- laufen ist (Objektwert "AUS"), dann wird kein Telegramm nach Bus-/Netzspan- nungswiederkehr oder nach einem ETS-Programmiervorgang ausgesendet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 274 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 275 Wenn ein Melde- oder Startwert mit "0" vorgegeben wird, gibt es bei einem Neustart unterschiedliche Verhaltensweisen in Abhängigkeit des Prinzips der Wertvorgabe... Bei Vorgabe über Parameter: DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 275 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 276 Der Zählwert wird zyklisch ausgesendet. Die Zykluszeit wird durch den gleich- namigen Parameter definiert. Nach Bus-/Netzspannungswiederkehr oder nach einem ETS-Programmiervor- gang wird der Zählerstand stets unmittelbar automatisch ausgesendet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 276 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 277 Änderung um einen Intervallwert durch das Kommunikationsobjekt "Betriebsstundenzähler - Zählerstand - Status" gemäß DPT 7.007 auf den KNX aus- gesendet werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 277 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 278 Kommunikationsobjekt vom Bus aus individuell ange- passt werden kann. Dieser Parameter ist nur sichtbar bei der Zählrichtung "Rückwärts" . DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 278 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 279 K, -, S, -, A Neustart gerät 1...64 1-Bit-Objekt zum Zurücksetzen des Betriebsstundenzählers ("1" = Neustart, "0" = keine Reaktion). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 279 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 280 4-Byte-Objekt zur externen Vorgabe eines Meldewertes / Startwertes des Betriebs- stundenzählers. Wertebereich: 0...2.147.483.647 Sekunden Dieses Objekt ist nur beim Sekundenzähler verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 280 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 281 2-Byte-Objekt zur externen Vorgabe eines Meldewertes / Startwertes des Betriebs- stundenzählers. Wertebereich: 0...65.535 Stunden Dieses Objekt ist nur beim Stundenzähler verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 281 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 282 übersteuert. Alternativ kann eine Szene eine geringere Priorität besitzen, so dass Sperrfunktionen oder Zwangsstellungen durch einen Szenenabruf nicht übersteuert DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 282 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 283 Das Objekt "Erweiterter Szenenabruf" ist verfügbar. Jedes EIN-Telegramm ruft die nächste Szene ab. Jedes AUS-Telegramm ruft die vorhergehende Szene ￭ Den Parameter "Erweiterten Szenenabruf" deaktivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 283 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 284 ￭ Die Parameter "Zuordnung" der Gruppen und Einzelgeräte, die der selektier- ten Szene zugeordnet werden sollen, aktivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 284 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 285 Szenen-Weißwert vorgeben. Den Parameter "Aktiv" deaktivieren, sofern die entsprechende Gruppe oder das Einzelgerät beim Abruf der gewählten Szene keinen Farbwerte verändern soll. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 285 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 286 Gruppen und Einzelgeräte, wobei individuell konfiguriert werden kann, welche Hellig- keitswerte, Farbtemperaturwerte oder Farben gespeichert werden. Eine Gruppe oder ein Einzelgerät muss einer Szene zugeordnet sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 286 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 287 Bei Verwendung der Farbsteuerung: Für die Gruppen und Einzelgeräte, die beim Speichern die Farbwerte nicht abspeichern sollen, in der Kategorie "Far- be" den Parameter "Speichern" deaktivieren. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 287 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 288 Szenenwerte durch andere Funktionen des Gateways nachträglich wieder verändert werden (z. B. beim Beenden einer Zusatzfunktion oder durch Schal- ten, Dimmen oder Wertvorgabe). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 288 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 289 Empfang eines Szenenabruftelegramms ausgeführt. Jedes Szenenabruf-Telegramm startet die Verzögerungszeit neu und triggert diese dadurch nach. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 289 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 290 0,7 Sekunden. Dieser Wert wird bei der Initialisierung automatisch in alle DA- LI-Betriebsgeräte einprogrammiert. Das Gateway programmiert unmittelbar DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 290 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 291 Hochzählen oder die Szene 1 beim Herunterzählen erreicht wurde und ein wei- teres Telegramm in die letzte Zählrichtung empfangen wird. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 291 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 292 Dieser Parameter entscheidet, wie viele Szenen in der ETS für das gewählte DALI System verfügbar sind. Dieser Parameter ist nur bei variabler Szenenkonfiguration verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 292 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 293 Jeder Szene kann eine Bezeichnung vergeben werden, die zur besseren Identifikati- on ausschließlich in der ETS sichtbar ist. DALI-System... -> Szenen -> Szene... DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 293 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 294 Szenenwerte bleiben erhalten. Wenn keine Szenenwerte abgespeichert wurden, bleiben die zuletzt durch die ETS einprogrammierten Szenenwerte gültig. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 294 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 295 Dimmvorgang beginnt, ohne Bedeutung. Der Dimmvorgang bei einem Szenenabruf benötigt für alle Gruppen und Einzelgeräte der Szene immer exakt die vorgegebene Zeit. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 295 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 296 Einzelgerät aktiviert. Beim Empfang eines Speichertelegramms über das Nebenstel- lenobjekt wird der aktuelle Helligkeitswert im Gateway in der Szene abgespeichert. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 296 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 297 Bei Gruppen und Einzelgeräten kann im Funktionsumfang "Farbe RGBW" zusätzlich zum RGB-Farbwert auch ein Weißwert in der Szene definiert werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 297 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 298 Szene ab. Nach einem Reset (Bus-Netzspannungswiederkehr, ETS- Programmiervorgang) wird durch ein EIN- oder AUS-Telegramm immer zunächst Szene1 abgerufen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 298 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 299 Beim Anklicken des Reiters "DCA" im Projektierungsfenster der ETS öffnet sich un- mittelbar die Device Configuration App mit dem Willkommen-Fenster. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 299 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 300 Schaltzustand sowie die Helligkeit beeinflusst werden. Zudem ist es möglich, eine Farbtemperatur- oder Farbsteuerung auszuführen und DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 300 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 301 Die DALI-Inbetriebnahmeumgebung ist dann für jedes DALI-System vorhanden und wird getrennt angezeigt. Bei der Gerätevariante "1fach" ist nur eine DALI-Inbetriebnahmeumgebung verfügbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 301 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 302 Anzeigebereich für Status-Meldungen Reiter zum Umschalten der DALI-Systeme (nur bei Gerätevariante "2fach") Schaltflächen für Gerätesuche und Abschluss der DALI-Inbetriebnahme DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 302 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 303 KNX verfügen (z. B. USB oder IP). Das Gateway ermittelt bei der Prüfung der KNX Programmierverbindung nicht die Funktionstüchtigkeit der DALI-Leitung. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 303 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 304 ETS mit dem Gateway über die KNX Programmierverbin- dung kommunizieren kann. Bei Erfolg wird die DALI-Onli- ne-Funktion unmittelbar ausgeführt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 304 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 305 Normalbetrieb befindet. Kurz warten oder die Störung des Normalbetriebs beseitigen und im Anschluss mit der DCA erneut einen Zugriff auf das Gateway ausführen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 305 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 306 Einstellungen und erweiterte Funktionen erreichbar sind. Das Kontextmenü wird auf- gerufen, wenn das -Symbol mit der linken oder rechten Maustaste angeklickt wird. Bild 62: Kontextmenü der DALI-Inbetriebnahme DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 306 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 307 DALI-Gruppe zugeordnet werden. Um dies zu er- lassen möglichen, muss das Kontrollfeld angewählt werden. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 307 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 308 Der Blinkvorgang bleibt solange aktiv, bis der DALI-Online- Befehl "Gerät Blinken stoppen" oder eine andere verfügba- re DALI-Online-Funktion ausgewählt wird. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 308 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 309 Einzelgeräts möglich. Das Umbenennen ist in gleicher Weise über einen Doppelklick der linken Maustaste auf dem entsprechenden Element in der Liste ausführbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 309 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 310 Geräte blinken automatisch" ist per Doppelklick der linken Maustaste auf das Betriebsgerät in der Liste oder mit der Taste "F2" möglich. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 310 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 311 Die Einstellung "Einzelgerätebezeichnung verwenden" im Kontextmenü des DALI-In- betriebnahmedialoges definiert die folgenden Regeln beim Anzeigen und Zuweisen gefundener Betriebsgeräte: DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 311 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 312 Den Gruppen 17...32 sind dagegen nur jeweils bis zu fünf DALI-Betriebsgeräte zuzu- weisen. Bei diesen Gruppen erfolgt die DALI-Adressierung mangels DALI-Gruppen- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 312 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 313 Kurzadressen, die im weiteren Verlauf der Inbetriebnahme durch Gruppen- und Gerätezuordnungen angepasst und somit wieder überschrieben werden können. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 313 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 314 Fehlermeldung an. Bei einem Leitungsbruch z. B. werden DALI-Betriebsge- räte nicht erkannt. Bild 66: Beispiel für Suchfortschritt bei einer DALI-Betriebsgerätesuche (links) und fertiges Suchergebnis (rechts) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 314 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 315 DALI-Gerätetypen ab. Bei einer Kombination von mehreren Gerätetypen handelt es sich um ein multifunktionales Betriebsgerät, das mehrere Verwendungen zulässt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 315 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 316 Einzelgeräten zugeordnet wurden, sind grund- sätzlich im rechten Anzeigebereich nicht sichtbar. Für alle nicht zugeordneten Betriebsgeräte wird als Kurzadresse "-" angezeigt. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 316 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 317 Den Gruppen 1...16 können mehrere Betriebsgeräte zugeordnet werden. Den Gruppen 17...32 sind jeweils nur bis zu fünf Betriebsgeräte zuzuweisen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 317 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 318 Steuern der Helligkeit Helligkeit & Farb- nur DT8 mit Farbtyp Steuern der Helligkeit und temperatur "Farbtemperatur der Farbtemperatur (Tc)" DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 318 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 319 Das zugeordnete Betriebsgerät erhält durch die Zuord- nung die Kurzadresse des virtuellen Geräts. Der Gerätetyp wird dann neu ver- geben. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 319 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 320 Hier- durch ist es dann möglich, DALI-Betriebsgeräte im Zuge der Inbetriebnahme mehr als nur einer Gruppe zuzuordnen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 320 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 321 Betriebsgeräte sichtbar. ￭ Falls erforderlich, weitere Betriebsgeräte zuordnen wie beschrieben. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 321 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 322 Mehrfachzuordnung hergestellt werden. Ebenso kann keine Mehrfachzuord- nung zu einer Gruppe erfolgen, in der sich das Betriebsgerät bereits befindet. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 322 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 323 Gruppensteuerung integriert sind, können nicht mehr als Einzelgerät adressiert werden. Der umgekehrte Fall gilt in gleicher Weise. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 323 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 324 DT6 nur Steuern der Helligkeit DT7 (nur schaltbar) nur DT7 nur Steuern des Schaltzu- stands (DALI Schaltaktor) DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 324 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 325 Das gleichnamige Kontrollfeld beein- flusst die DALI-Gerätesuche und auch den Abschlussprozess der DALI-Inbetriebnah- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 325 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 326 Gerätesuche ausgeführt wird, bei der zuvor gefundene Geräte nicht mehr antworten. Dabei ist dann zu beachten, dass alle anderen Betriebsgerä- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 326 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 327 (bekanntes Gerät), oder ob es sich um ein neu gefundenes Be- triebsgerät handelt. DALI-Betriebsgeräte vergeben sich im Zuge eines Suchvorgangs DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 327 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 328 Treten Inbetriebnahmefehler wiederholt auf, kann probeweise der Kompatibilitätsmo- dus aktiviert werden. Im Kompatibilitätsmodus verzichtet das Gateway bei einer DA- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 328 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 329 Betrieb genommene Geräte nachträglich in DALI-Anlagen integriert werden oder es Schwierigkeiten bei der DALI-Inbetriebnahme aufgrund von fehlerhaften Inbetrieb- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 329 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 330 Bus- als auch die Netzspannung eingeschaltet sein. Die ETS muss über eine funktionierende Kommunikationsschnittstelle zum KNX verfügen (z. B. USB oder IP). DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 330 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 331 Zuletzt werden die Gruppenzuordnungen aktualisiert. Dies erfolgt auch in zwei Schritten. Zunächst werden die Gruppenzuordnungen in das DALI-Gateway einprogrammiert. Danach in die Betriebsgeräte über die DALI-Leitung. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 331 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 332 In diesem Fall muss der Fehler (z. B. EVG abgeklemmt, Netz- spannung abgeschaltet, Leitungsbruch) beseitigt und der Inbetriebnahmeab- schluss erneut ausgeführt werden. Auch beim Einprogrammieren der Inbe- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 332 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 333 Bei der Gerätevariante "1fach" ist nur der Reiter "DALI System 1" verfügbar. Bei Konfiguration der Adressierungsart "Zentral" sind im DALI-Test nur Broad- cast-Befehle (alle Betriebsgeräte schalten) ausführbar. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 333 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 334 Ursache: KNX Busspannung am Gateway oder an der ETS-Kommunikations- schnittstelle nicht angeschlossen oder betriebsbereit. Abhilfe: Busspannung anschließen und einschalten. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 334 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 335 Test KNX Statusobjekte nicht nachgeführt werden und somit Unterschiede zwischen der KNX Anlage und den tatsächlichen Zuständen der DALI-Be- triebsgeräte auftreten können. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 335 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 336 Parametrierung für Minimal- oder Maximalhelligkeit. Es ist also der gesamte Helligkeitsbereich im geräteorientierten DALI-Test einstellbar. Analog kann der aktu- DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 336 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 337 Gerätestatus (Fehler Betriebsgerät, z. B. interner EVG-Fehler), der Lampenzustand (z. B. defektes Leuchtmittel, Leitungsbruch zur Lampenfassung), der aktuelle Schaltzustand, die Information, ob projektierte Helligkeits-Grenzwerte DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 337 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 338 Gateway auch Statustelegramme in der KNX Anlage erzeugt und die entsprechen- den DALI-Gruppenparameter (z. B. Dimmverhalten und Dimmkennlinien) mit einbe- zogen. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 338 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 339 Schaltfläche "Lesen" abgefragt werden. Der ausgelesene Gruppenwert wird im Aus- wahlfeld angezeigt. Rundungsbedingt weicht der angezeigte Wert ggf. von zuletzt vorgegebenen ab. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 339 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 340 (KNX)" in der Testumgebung der DCA ausführbar. Bei der DALI-Inbetriebnahme müssen Betriebsgeräte gefunden und mindestens eines davon einem Einzelgerät zu- geordnet worden sein. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 340 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 341 Minimal- oder Maximalhelligkeit. Es ist also der volle Helligkeitsbe- reich im einzelgeräteorientierten DALI-Test einstellbar. Das Einzelgerät beachtet al- lerdings die Parametrierung und reagiert entsprechend eingeschränkt. Hierdurch DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 341 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 342 Szenentest lassen sich nicht nur die in die Szenen eingebundenen Gruppen oder Einzelgeräte testen. Es ist vielmehr auch eine Szenendefinition durch Abspeichern von Szenenwerten möglich. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 342 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 343 Szenen-Nebenstellenobjekt empfangen worden. Die ur- sprünglich in der Szenenkonfiguration definierten Werte werden dadurch im Gateway überschrieben. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 343 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 344 LUNG ODER ANDERWEITIG, DIE SICH AUS ODER IN VERBINDUNG MIT DER SOFTWARE ODER DER NUTZUNG ODER ANDEREN GESCHÄFTEN MIT DER SOFTWARE ERGEBEN. DALI Gateway 1 Kanal | Art.-Nr. TYFS671D | 99001406 Seite 344 von 345 DALI Gateway 2 Kanäle | Art.-Nr. TYFS672D | 99001406...
Seite 345 TYFS671D- TYFS672D 6LE089654A...
