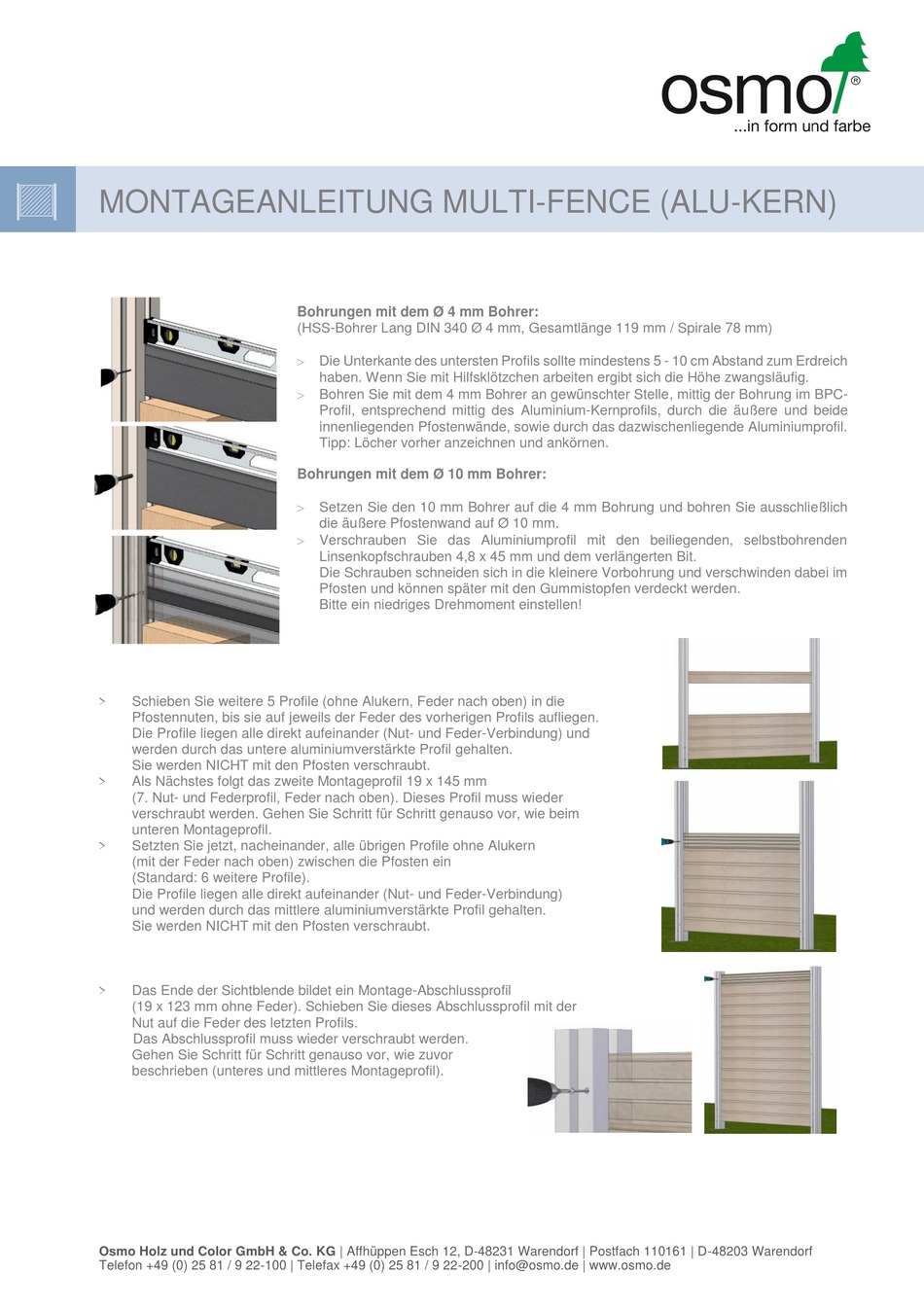

MONTAGEANLEITUNG MULTI-FENCE (ALU-KERN)
>
Schieben Sie weitere 5 Profile (ohne Alukern, Feder nach oben) in die
Pfostennuten, bis sie auf jeweils der Feder des vorherigen Profils aufliegen.
Die Profile liegen alle direkt aufeinander (Nut- und Feder-Verbindung) und
werden durch das untere aluminiumverstärkte Profil gehalten.
Sie werden NICHT mit den Pfosten verschraubt.
>
Als Nächstes folgt das zweite Montageprofil 19 x 145 mm
(7. Nut- und Federprofil, Feder nach oben). Dieses Profil muss wieder
verschraubt werden. Gehen Sie Schritt für Schritt genauso vor, wie beim
unteren Montageprofil.
>
Setzten Sie jetzt, nacheinander, alle übrigen Profile ohne Alukern
(mit der Feder nach oben) zwischen die Pfosten ein
(Standard: 6 weitere Profile).
Die Profile liegen alle direkt aufeinander (Nut- und Feder-Verbindung)
und werden durch das mittlere aluminiumverstärkte Profil gehalten.
Sie werden NICHT mit den Pfosten verschraubt.
>
Das Ende der Sichtblende bildet ein Montage-Abschlussprofil
(19 x 123 mm ohne Feder). Schieben Sie dieses Abschlussprofil mit der
Nut auf die Feder des letzten Profils.
Das Abschlussprofil muss wieder verschraubt werden.
Gehen Sie Schritt für Schritt genauso vor, wie zuvor
beschrieben (unteres und mittleres Montageprofil).
