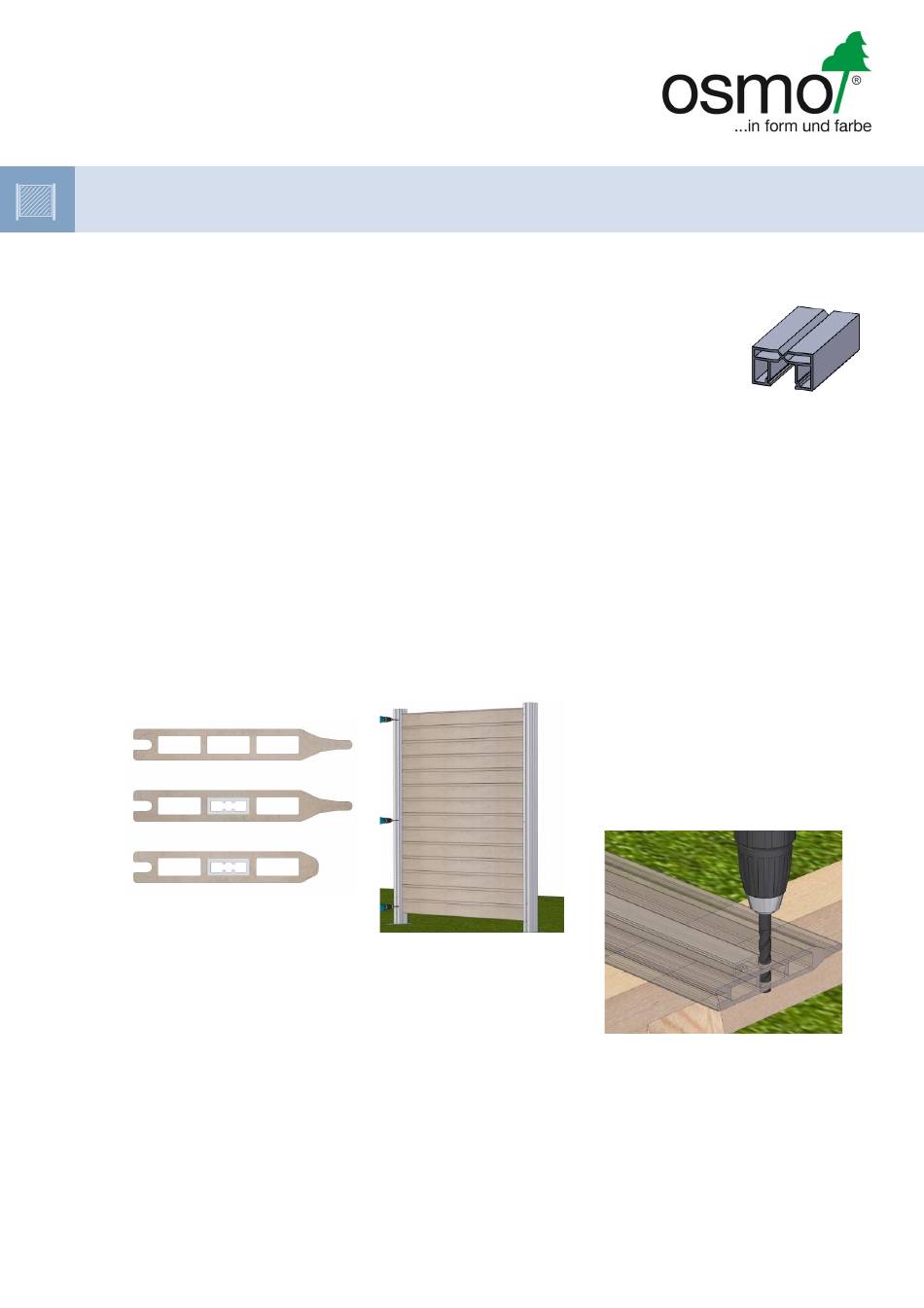

MONTAGEANLEITUNG MULTI-FENCE (ALU-KERN)
WANDANSCHLUSSPFOSTEN:
>
Schrauben und Dübel zur Wandbefestigung gehören nicht zum Lieferumfang, da diese
auf die Beschaffenheit Ihrer Wand abgestimmt sein müssen.
>
Positionieren Sie den Wandanschlusspfosten und bohren Sie, entsprechend Ihrem Zubehör,
vor. Die Verschraubung muss in der Nut des Aluminiumpfostens, an vertiefter Stelle erfolgen.
Wir empfehlen den 1 m Pfosten zweimal (oben und unten) und den 2 m Pfosten dreimal
(oben, unten und mittig) in die Wand zu verschrauben.
>
Versenken Sie die Schraubenköpfe vollständig in der Vertiefung, in der Nut des Wandanschlusspfosten, damit diese bei
der Montage der Profile nachher nicht stören.
>
Besonderheit bei der Montage der Sichtblendenprofile:
Der Wandanschlusspfosten hat nur eine Gesamttiefe von 50 mm, daher kann die Profilverschraubung mit den
4,8 x 45 mm Linsenkopfschrauben nicht verdeckt erfolgen. Verzichten Sie auf die Ø 10 mm Bohrung der äußeren
Pfostenwand und bohren Sie ausschließlich mit Ø 4 mm vor. Die Schraubenköpfe bleiben sichtbar, außen auf dem
Wandanschlusspfosten. Alternativ setzen Sie kürzere Schrauben (4,8 x 30 mm) ein. Diese sind nicht im Lieferumfang
des Bausatzes, sondern müssen bauseits besorgt werden.
SCHRITT 4: MONTAGEPROFILE VORBEREITEN
>
Die Multi-Fence Sichtblende besteht aus 13 Profilen 19 x 145 mm,
davon 2 Stück mit Aluminiumkern in der mittleren Kammer und 1 Abschlussprofil ohne Feder 19 x 123 mm,
ebenfalls mit Aluminiumkern in der mittleren Kammer.
>
Die drei alukerngefüllten Profile bilden die Montageprofile. Ausschließlich diese werden mit dem Pfosten verschraubt.
Für einen ausreichenden Platz zur Längenausdehnung müssen alle Multi-Fence Profile etwa einen Zentimeter kürzer
sein, als die drei Aluminiumkerne der Montageprofile.
>
Bereiten Sie die drei Montageprofile vor:
Schieben Sie alle drei Aluminiumkerne einseitig ein Stück aus der Kammer.
Durchbohren Sie (Ø 10 mm), mittig der mittleren Kammer, möglichst weit
am Rand nur das BPC-Profil. Schieben Sie die Aluminiumkerne jetzt auf
der anderen Seite hinaus und bohren die zweite Seite, identisch wie zuvor.
SCHRITT 5: SICHTBLENDEN MONTAGE
>
Legen Sie ein Montageprofil 19 x 145 mm mit der Feder nach oben, zwischen die Pfosten, in die Pfostennuten ein. Damit
Sie den von Ihnen gewünschten Abstand zum Erdreich (5-10 cm) einhalten, legen Sie die Hilfsklötzchen unter das
Montageprofil. Achten Sie darauf, dass das Profil gerade liegt (Wasserwaage verwenden).
>
Mit zwei Bohrern (Bohrer 4 mm und Bohrer 10 mm) bereiten Sie die Bohrlöcher für die Montage des ersten, unteren
Profils vor.
