A:
Knopf zur Einstellung der Beinhöhe (beidseitig)
B:
Beinverlängerung
C:
Anzeige der Beinbasis
D:
Fußteil

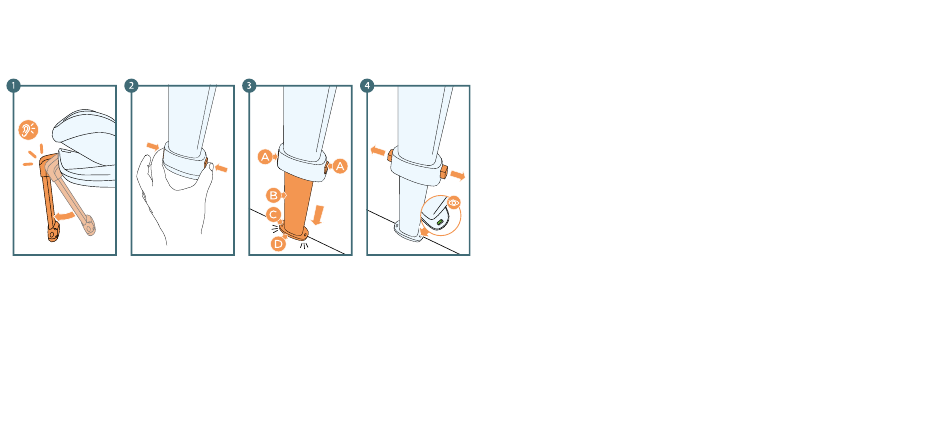

4.2 Montage des Stabilisierungsfußes
1. Ziehen Sie das Sitzbein aus der Basis und klappen Sie es vollständig aus.
2. Drücken Sie die Knöpfe zur Einstellung der Beinhöhe auf beiden Seiten des
Beins (dadurch wird die Verriegelung der Beinverlängerung gelöst und das
Bein fährt automatisch aus).
3. Stellen Sie die Beinhöhe so ein, dass der Fuß auf dem Boden aufliegt.
4. Lassen Sie die Knöpfe los.
Wenn der Sitz nach diesen Schritten starr steht und die Montageanzeige
grün leuchtet, ist das Bein korrekt montiert.
18
