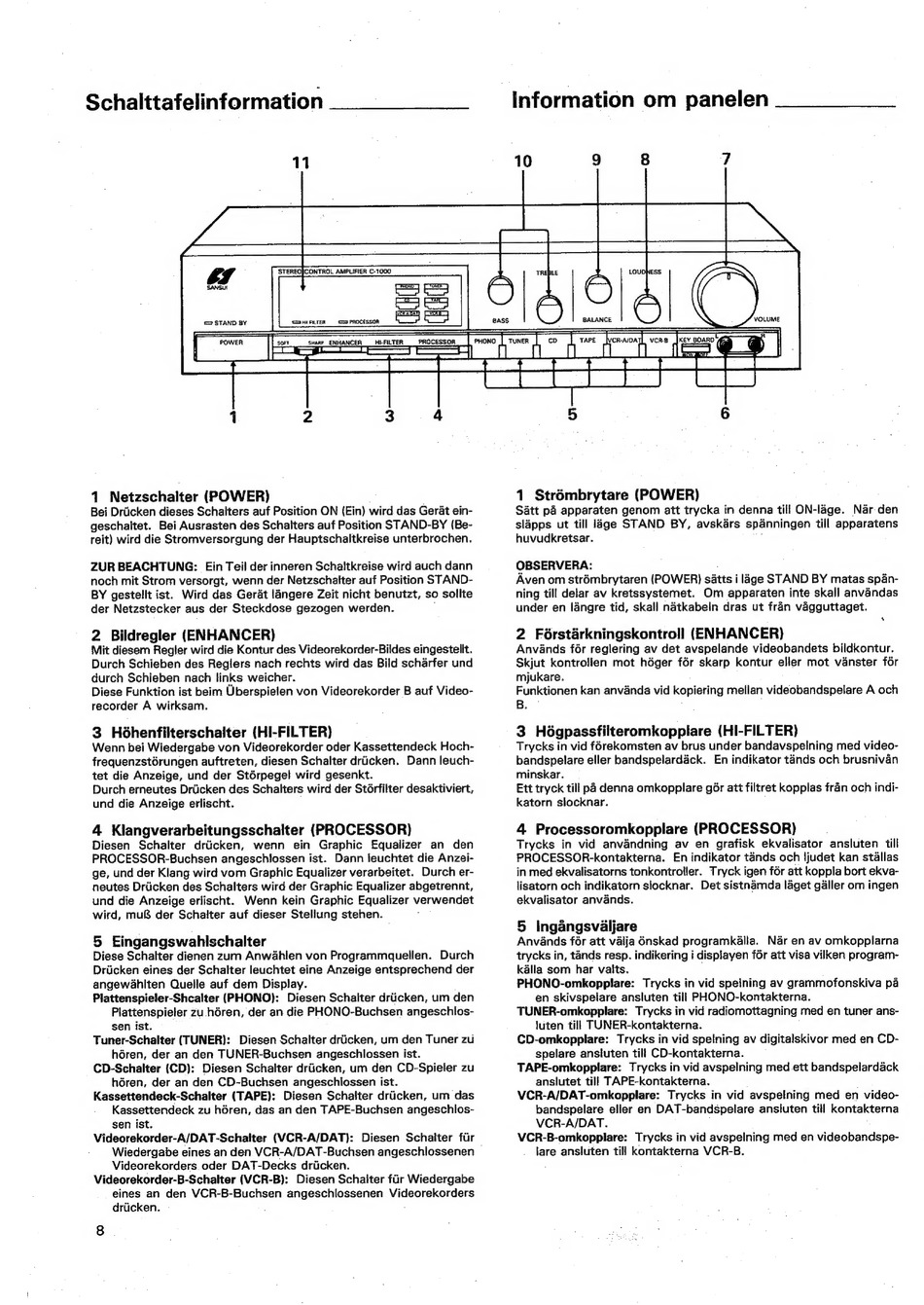

Schalttafelinformation
= STAND 8Y
OHIFILTER
_ 3 PROCESSOR
1 Netzschalter (POWER)
Bei Driicken dieses Schalters auf Position ON (Ein) wird das Gerat ein-
geschaltet.
Bei Ausrasten des Schalters auf Position STAND-BY (Be-
reit) wird die Stromversorgung der Hauptschaltkreise unterbrochen.
ZUR BEACHTUNG:
Ein Teil der inneren Schaltkreise wird auch dann
noch mit Strom versorgt, wenn der Netzschaiter auf Position STAND-
BY gestellt ist. Wird das Gerat langere Zeit nicht benutzt, so sollte
der Netzstecker aus der Steckdose gezogen werden.
2 Bildregler (ENHANCER)
Mit diesem Regler wird die Kontur des Videorekorder-Bildes eingestellt.
Durch Schieben des Reglers nach rechts wird das Bild scharfer und
durch Schieben nach links weicher.
Diese Funktion ist beim Uberspielen von Videorekorder B auf Video-
recorder A wirksam.
3 Héhenfilterschalter (H!-FILTER)
Wenn bei Wiedergabe von Videorekorder oder Kassettendeck Hoch-
frequenzstérungen auftreten, diesen Schalter driicken.
Dann leuch-
tet die Anzeige, und der Stérpegel wird gesenkt.
Durch erneutes Driicken des Schalters wird der St6rfilter desaktiviert,
und die Anzeige erlischt.
4 Klangverarbeitungsschalter (PROCESSOR)
Diesen
Schalter
driicken,
wenn
ein Graphic
Equalizer
an
den
PROCESSOR-Buchsen angeschlossen ist. Dann leuchtet die Anzei-
ge, und der Klang wird vom Graphic Equalizer verarbeitet.
Durch er-
neutes Driicken des Schalters wird der Graphic Equalizer abgetrennt,
und die Anzeige erlischt.
Wenn kein Graphic Equalizer verwendet
wird, muB& der Schalter auf dieser Stellung stehen.
5 Eingangswahlschalter
Diese Schalter dienen zum Anwahlen von Programmauellen.
Durch
Driicken eines der Schalter leuchtet eine Anzeige entsprechend der
angewahlten Quelle auf dem Display.
Plattenspieler-Shcalter (PHONO):
Diesen Schalter driicken, um den
Plattenspieler zu héren, der an die PHONO-Buchsen angeschlos-
sen ist.
Tuner-Schalter (TUNER):
Diesen Schalter driicken, um den Tuner zu
héren, der an den TUNER-Buchsen angeschlossen ist.
CD-Schalter (CD):
Diesen Schalter dricken, um den CD-Spieler zu
héren, der an den CD-Buchsen
angeschiossen ist.
Kassettendeck-Schalter (TAPE):
Diesen Schalter driicken, um das
Kassettendeck zu héren, das an den TAPE-Buchsen angeschlos-
sen ist.
Videorekorder-A/DAT-Schalter
(VCR-A/DAT):
Diesen Schalter fur
Wiedergabe eines an den VCR-A/DAT-Buchsen angeschlossenen
Videorekorders oder DAT-Decks driicken.
Videorekorder-B-Schalter (VCR-B):
Diesen Schaiter fir Wiedergabe
eines an den VCR-B-Buchsen angeschlossenen Videorekorders
driicken.
;
information om panelen
1 Strémbrytare (POWER)
Satt pa apparaten genom att trycka in denna till ON-lage.
Nar den
slapps ut till lage STAND
BY, avskars spanningen till apparatens
huvudkretsar.
-
OBSERVERA:
Aven om strémbrytaren (POWER) satts i lage STAND BY matas span-
ning till delar av kretssystemet.
Om apparaten inte skall anvandas
under en langre tid, skall natkabeln dras ut fran vagguttaget.
2 Férstarkningskontroll (ENHANCER)
Anvands fér reglering av det avspelande videobandets bildkontur.
Skjut kontrollen mot héger fér skarp kontur eller mot vanster fér
mjukare.
Funktionen kan anvanda vid kopiering mellan videobandspelare A och
B.
3 Hégpassfilteromkopplare (HI-FILTER)
Trycks in vid forekomsten av brus under bandavspelning med video-
bandspelare eller bandspelardack.
En indikator tands och brusnivan
minskar.
Ett tryck till pa denna omkopplare gor att filtret kopplas fran och indi-
katorn slocknar.
'
4 Processoromkopplare (PROCESSOR)
Trycks in vid anvandning
av en grafisk ekvalisator
ansluten
till
PROCESSOR-kontakterna.
En indikator tands och |judet kan stallas
in med ekvalisatorns tonkontroller. Tryck igen fér att koppla bort ekva-
lisatorn och indikatorn slocknar.
Det sistnamda laget galler om ingen
ekvalisator anvands.
'
5 Ingangsvaljare
Anvands fér att valja Gnskad programkalla.
Nar en av omkopplarna
trycks in, tands resp. indikering i displayen f6r att visa vilken program-
kalla som har vaits.
PHONO-omkopplare:
Trycks in vid speining av grammofonskiva pa
en skivspelare ansluten till PHONO-kontakterna.
TUNER-omkopplare:
Trycks in vid radiomottagning med en tuner ans-
luten till TUNER-kontakterna.
CD-omkopplare:
Trycks in vid spelning av digitalskivor med en CD-
spelare ansluten till CD-kontakterna.
TAPE-omkoppliare:
Trycks in vid avspelning med ett bandspelardack
anslutet till TAPE-kontakterna.
VCR-A/DAT-omkopplare:
Trycks in vid avspelning med en video-
bandspelare eller en DAT-bandspelare ansluten till kontakterna
VCR-A/DAT.
VCR-B-omkopplare:
Trycks in vid avspelning med en videobandspe-
lare ansluten till kontakterna VCR-B.
