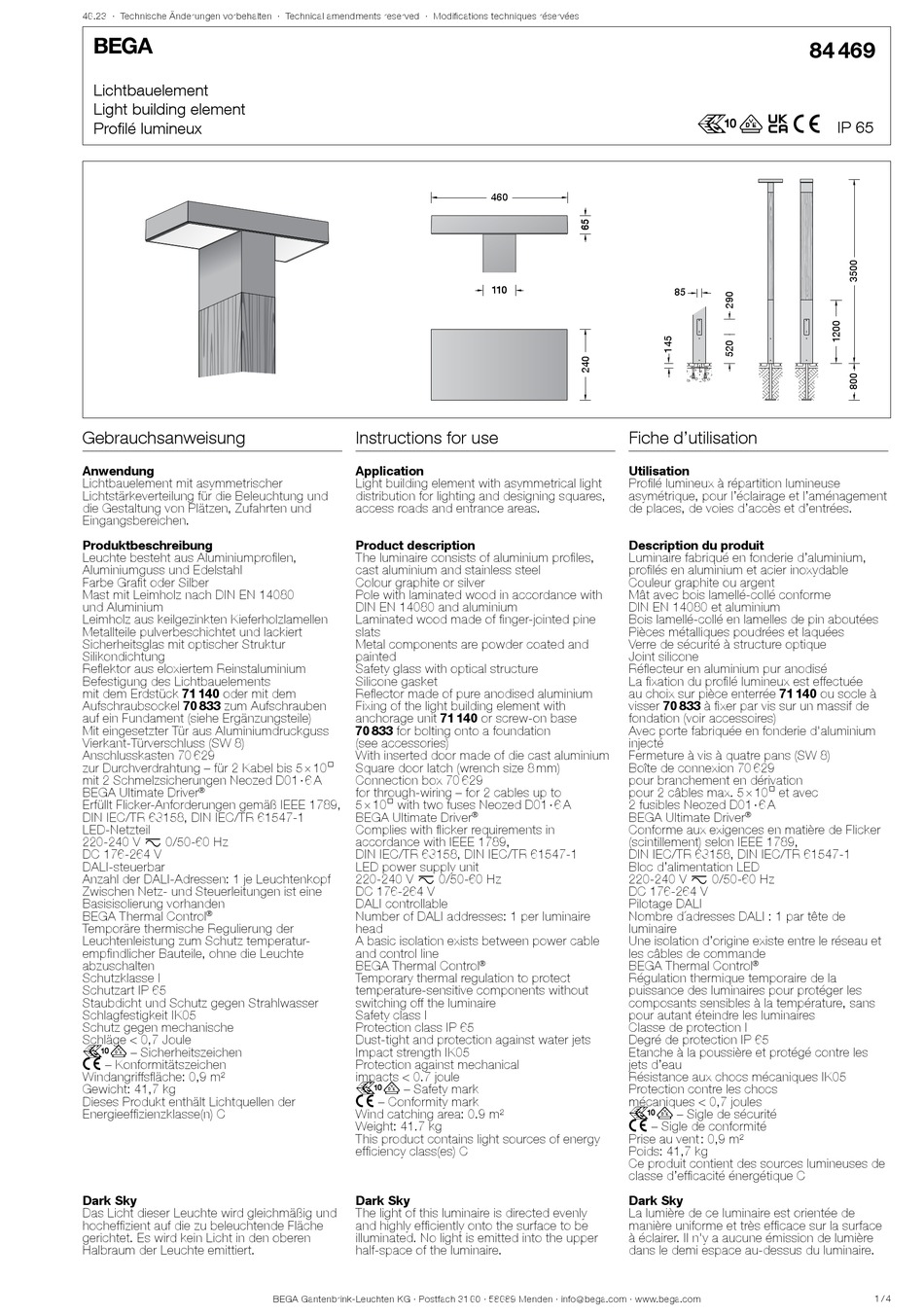

BEGA 84 469 Gebrauchsanweisung

46.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit asymmetrischer
Lichtstärkeverteilung für die Beleuchtung und
die Gestaltung von Plätzen, Zufahrten und
Eingangsbereichen.
Produktbeschreibung
Leuchte besteht aus Aluminiumprofilen,
Aluminiumguss und Edelstahl
Farbe Grafit oder Silber
Mast mit Leimholz nach DIN EN 14080
und Aluminium
Leimholz aus keilgezinkten Kieferholzlamellen
Metallteile pulverbeschichtet und lackiert
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Befestigung des Lichtbauelements
mit dem Erdstück 71 140 oder mit dem
Aufschraubsockel 70 833 zum Aufschrauben
auf ein Fundament (siehe Ergänzungsteile)
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
Anschlusskasten 70 629
zur Durchverdrahtung – für 2 Kabel bis 5 × 10@
mit 2 Schmelzsicherungen Neozed D01 · 6 A
BEGA Ultimate Driver
®
Erfüllt Flicker-Anforderungen gemäß IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1 je Leuchtenkopf
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,9 m²
Gewicht: 41,7 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C
Dark Sky
Das Licht dieser Leuchte wird gleichmäßig und
hocheffizient auf die zu beleuchtende Fläche
gerichtet. Es wird kein Licht in den oberen
Halbraum der Leuchte emittiert.
Instructions for use
Application
Light building element with asymmetrical light
distribution for lighting and designing squares,
access roads and entrance areas.
Product description
The luminaire consists of aluminium profiles,
cast aluminium and stainless steel
Colour graphite or silver
Pole with laminated wood in accordance with
DIN EN 14080 and aluminium
Laminated wood made of finger-jointed pine
slats
Metal components are powder coated and
painted
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
Fixing of the light building element with
anchorage unit 71 140 or screw-on base
70 833 for bolting onto a foundation
(see accessories)
With inserted door made of die cast aluminium
Square door latch (wrench size 8 mm)
Connection box 70 629
for through-wiring – for 2 cables up to
5 × 10@ with two fuses Neozed D01 · 6 A
BEGA Ultimate Driver
Complies with flicker requirements in
accordance with IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
Number of DALI addresses: 1 per luminaire
head
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.9 m²
Weight: 41.7 kg
This product contains light sources of energy
efficiency class(es) C
Dark Sky
The light of this luminaire is directed evenly
and highly efficiently onto the surface to be
illuminated. No light is emitted into the upper
half-space of the luminaire.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
460 460
110 110
Fiche d'utilisation
Utilisation
Profilé lumineux à répartition lumineuse
asymétrique, pour l'éclairage et l'aménagement
de places, de voies d'accès et d'entrées.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
profilés en aluminium et acier inoxydable
Couleur graphite ou argent
Mât avec bois lamellé-collé conforme
DIN EN 14080 et aluminium
Bois lamellé-collé en lamelles de pin aboutées
Pièces métalliques poudrées et laquées
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
La fixation du profilé lumineux est effectuée
au choix sur pièce enterrée 71 140 ou socle à
visser 70 833 à fixer par vis sur un massif de
fondation (voir accessoires)
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Boîte de connexion 70 629
pour branchement en dérivation
pour 2 câbles max. 5 × 10@ et avec
2 fusibles Neozed D01 · 6 A
BEGA Ultimate Driver
®
Conforme aux exigences en matière de Flicker
(scintillement) selon IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Pilotage DALI
Nombre d´adresses DALI : 1 par tête de
luminaire
Une isolation d'origine existe entre le réseau et
les câbles de commande
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 0,9 m²
Poids: 41,7 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C
Dark Sky
La lumière de ce luminaire est orientée de
manière uniforme et très efficace sur la surface
à éclairer. Il n'y a aucune émission de lumière
dans le demi espace au-dessus du luminaire.
84 469
r é c
IP 65
85
®
®
