CV2002 & CV2003 Istruzioni di installazione e messa in funzione dell'impianto aspirapolvere centralizzato per roulotte
Nella parete potrebbe essere presente un
cablaggio elettrico. Disconnettere il cavo di
alimentazione da 220 a 240 volt CA e il terminale
positivo (+) a 12 volt DC della batteria di
alimentazione. Il mancato rispetto di questa
indicazione potrebbe provocare uno shock
elettrico con conseguente morte o ferite gravi.
c.
Segnare tutti i punti dei fori con una puntina o
un chiodo. Rimuovere il modello. Con una
matita e un righello, tracciare una linea che
connette i punti tra loro. Sarà così definita
un'area da ritagliare di 212 mm x 416 mm.
d. Forare in corrispondenza delle tacche ai
quattro angoli con una punta da trapano con
ø8 mm, quindi ritagliare un foro da 13 mm
all'interno del perimetro dei quattro angoli per
permettere il passaggio della lama del
seghetto. Ritagliare l'apertura. Assicurarsi di
seguire la linea, visto che i fori di montaggio
sono vicini al bordo del modello.

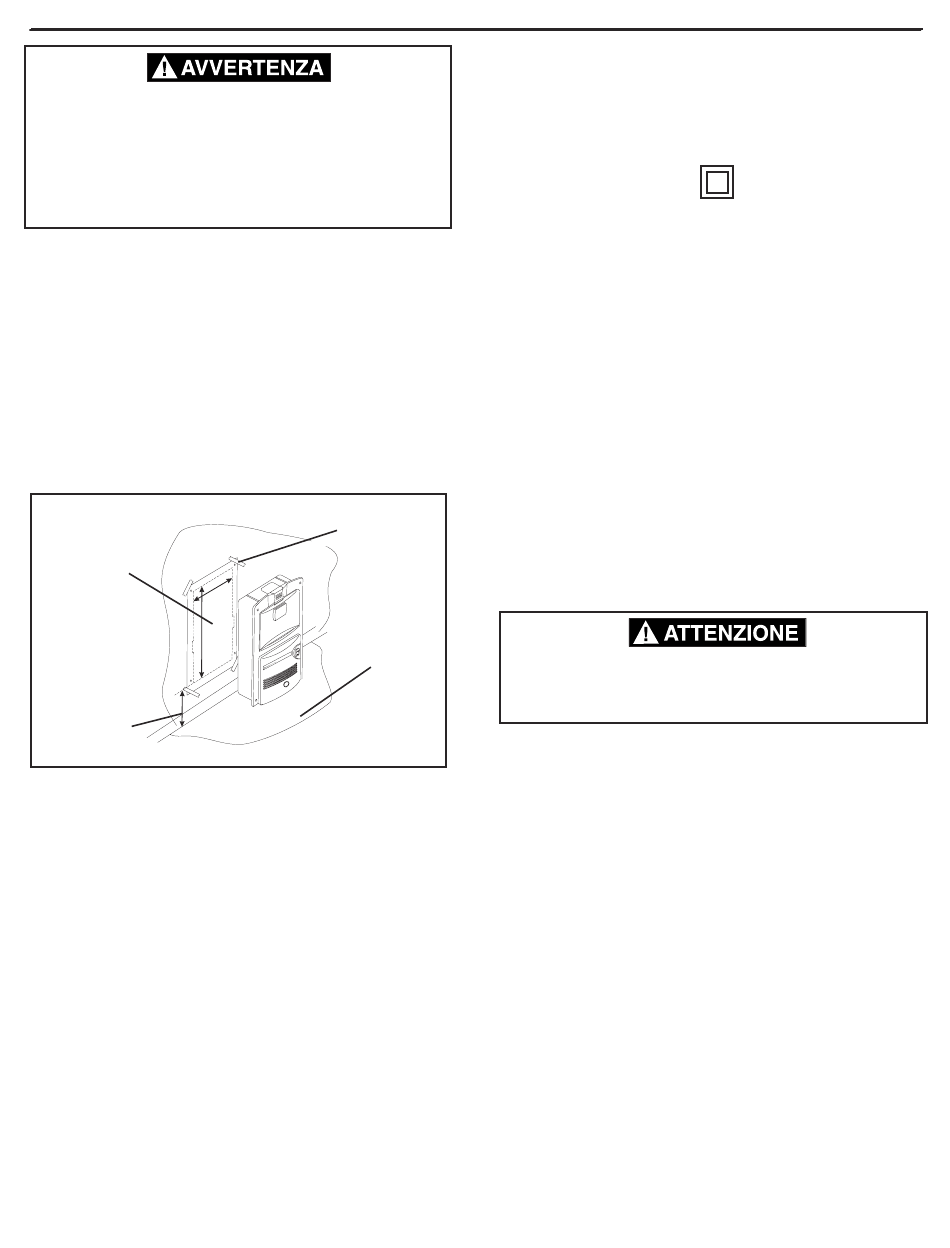

Parete
FIG. 2
Ritaglio apertura
212 x 416 mm
Distanza min.
150 mm
Nota: le istruzioni sono stampate anche sul modello in carta.
e.
Capovolgere l'aspirapolvere e posizionare la
parte posteriore verso sé stessi. Rimuovere il
coperchio da 70 mm x 35 mm sulla parte
laterale dell'aspirapolvere. Collegare il cavo
16 AWG (certificato a 90
un cavo con guaina non metallica con messa
a terra (Romex) o con tubo flessibile metallico
con messa a terra alla presa elettrica
(controllare le normative elettriche locali).
Effettuare la connessione tramite il connettore
Romex (non schiacciare il cavo). Reinserire il
coperchio.
f.
Verificare il funzionamento dell'unità prima di
installarla. Assicurarsi che il sacchetto, il filtro
motore e il filtro di scarico siano in posizione.
Consultare le istruzioni per il funzionamento.
Far scorrere l'unità cominciando con la parte
inferiore nell'apertura e fissarla alla parete con
le quattro viti per legno.
Nota: non usare mai l'aspirapolvere senza il sacchetto o il
filtro motore in posizione.
Fissare il
modello
alla parete
Pavimento
°
C) all'unità. Collegare
39
C. Istruzioni per la messa a terra
1. Un'apparecchiatura con doppio isolamento può
essere indicata nei modi seguenti:
a. Con le parole "DOPPIO ISOLAMENTO".
b. Con il simbolo del doppio isolamento (un
quadrato all'interno di un altro quadrato).
2. In un'apparecchiatura a doppio isolamento, invece
della messa a terra sono presenti due sistemi di
isolamento. L'apparecchiatura a doppio isolamento
non presenta nessun dispositivo di messa a terra
né è necessario aggiungerne uno. La
manutenzione di un'apparecchiatura a doppio
isolamento richiede molta cura, nonché una buona
conoscenza del sistema, e dovrebbe essere
eseguita da personale qualificato. I pezzi di
ricambio di un'apparecchiatura a doppio isolamento
devono essere identici ai pezzi sostituiti.
D. Polarizzazione
1. L'apparecchiatura è dotata di un cavo di
alimentazione con un conduttore e una spina di
messa a terra. La spina deve essere inserita in
una presa appropriata, correttamente installata e
messa a terra in conformità alle normative locali.
Non alterare la presa.
Nota: tutti i cablaggi devono essere conformi alle normative
e agli standard locali in vigore.
Per evitare il rischio di shock elettrico, assicurarsi
che l'alimentazione sia disattivata mediante
l'interruttore principale o l'interruttore di circuito.
